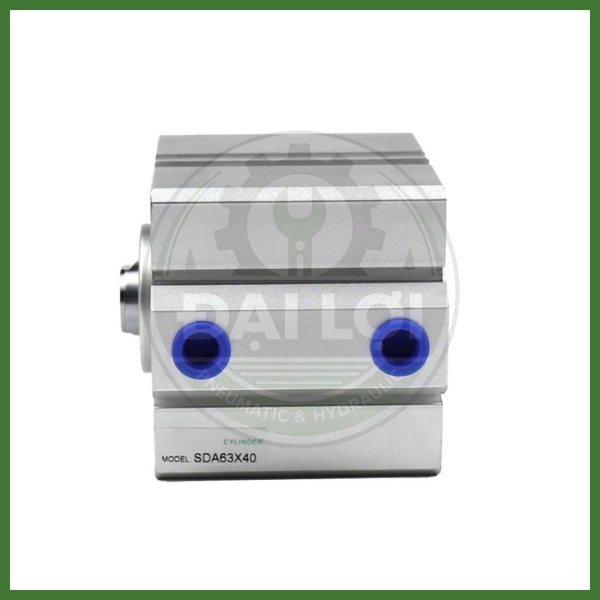

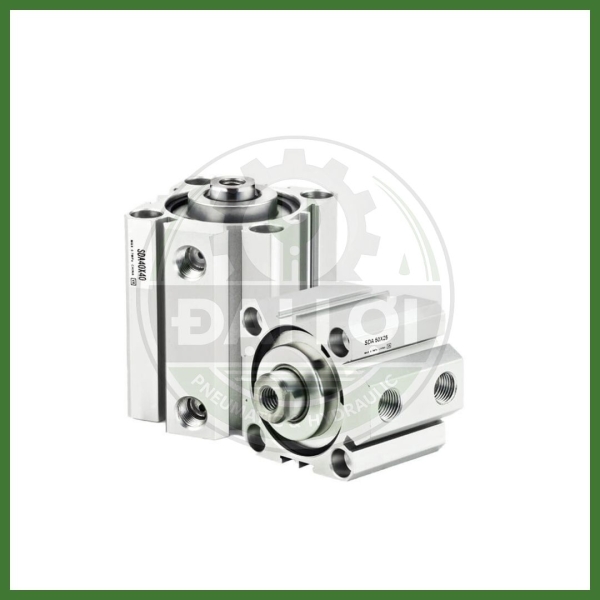

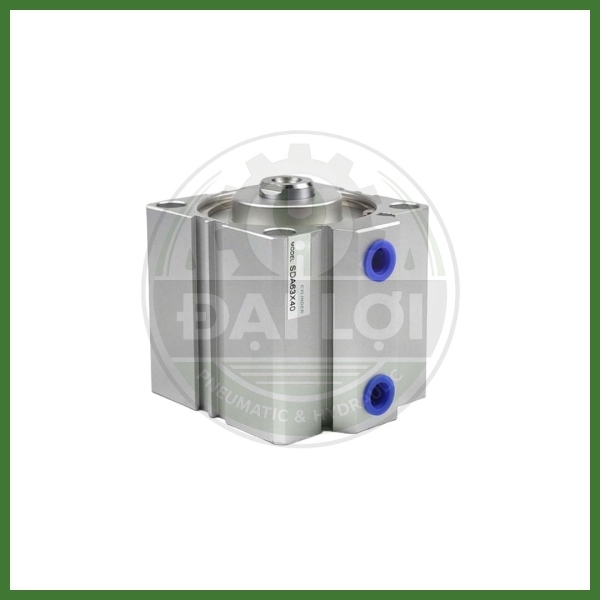

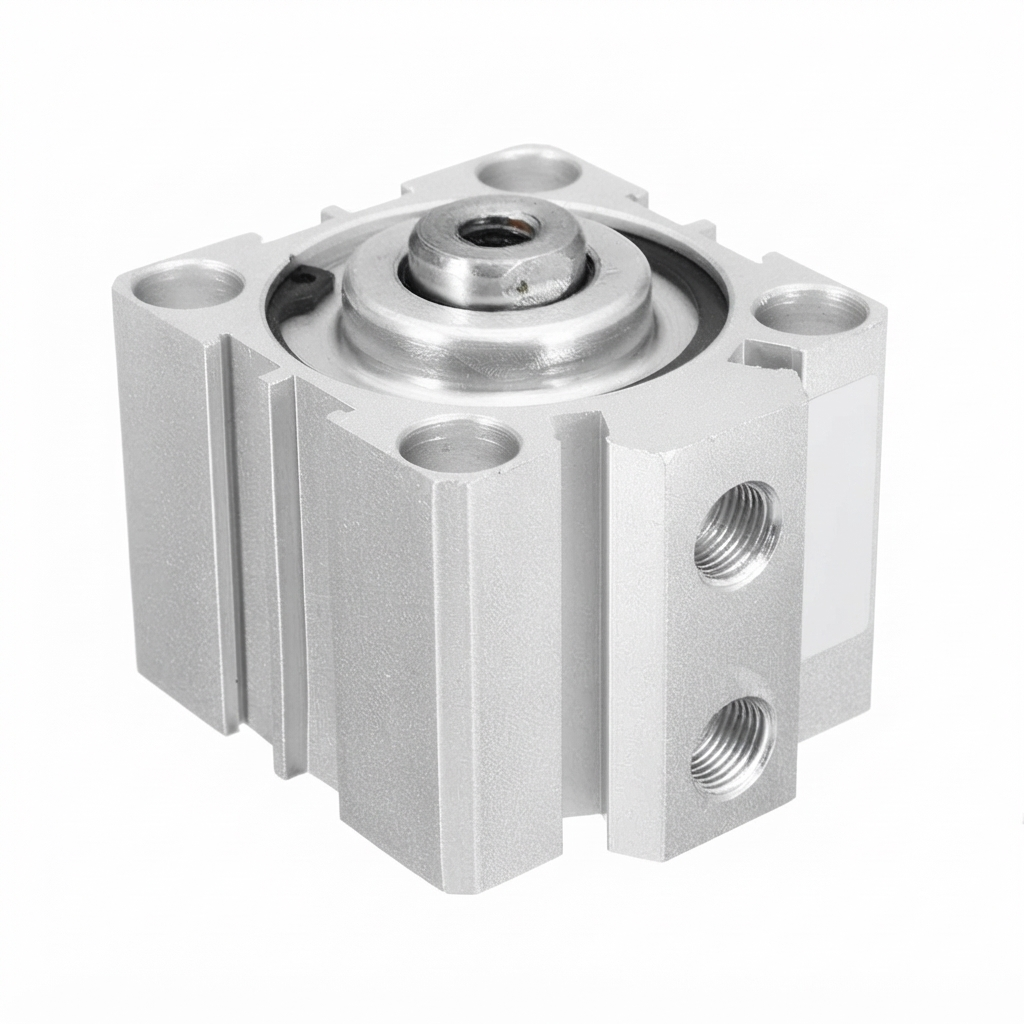

Xi Lanh Khí Nén SDA Ren Trong Compact

Giới Thiệu Sản Phẩm

Xi Lanh Khí Nén SDA Ren Trong là dòng Compact Pneumatic Cylinder được thiết kế nhằm tối ưu không gian lắp đặt nhưng vẫn đảm bảo lực đẩy ổn định. So với các dòng xi lanh tiêu chuẩn, SDA có chiều dài thân ngắn hơn, phù hợp với các cơ cấu máy yêu cầu kích thước nhỏ gọn.

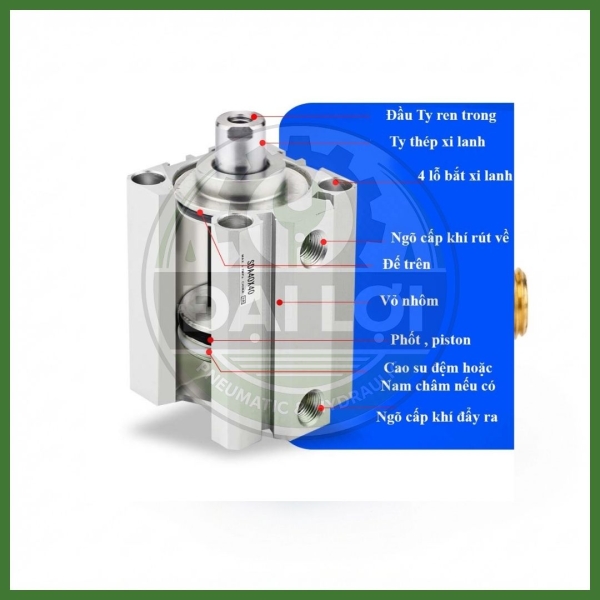

Xi lanh sử dụng ty piston ren trong, giúp dễ dàng lắp đầu nối hoặc cơ cấu truyền động. Thiết kế Double Acting cho phép cấp khí ở cả hai buồng piston, tạo chuyển động đẩy và kéo liên tục với độ ổn định cao.

Sản phẩm có nhiều quy cách như SDA16, SDA20, SDA25, SDA32, SDA40 và SDA50, hành trình từ 5 mm đến 100 mm, đồng thời có hai phiên bản có từ và không từ để đáp ứng nhu cầu lắp cảm biến hành trình hoặc vận hành thông thường.

---

Ưu Điểm Nổi Bật

• Thiết kế Compact giúp tiết kiệm không gian lắp đặt.
• Ty piston ren trong thuận tiện lắp đầu nối và đồ gá.
• Cơ cấu Double Acting cho chuyển động đẩy và kéo ổn định.
• Có nhiều đường kính piston và hành trình phổ biến.
• Có phiên bản có từ để lắp cảm biến từ.
• Dễ thay thế, lắp đặt và bảo trì.
• Phù hợp với nhiều hệ thống tự động hóa công nghiệp.

---

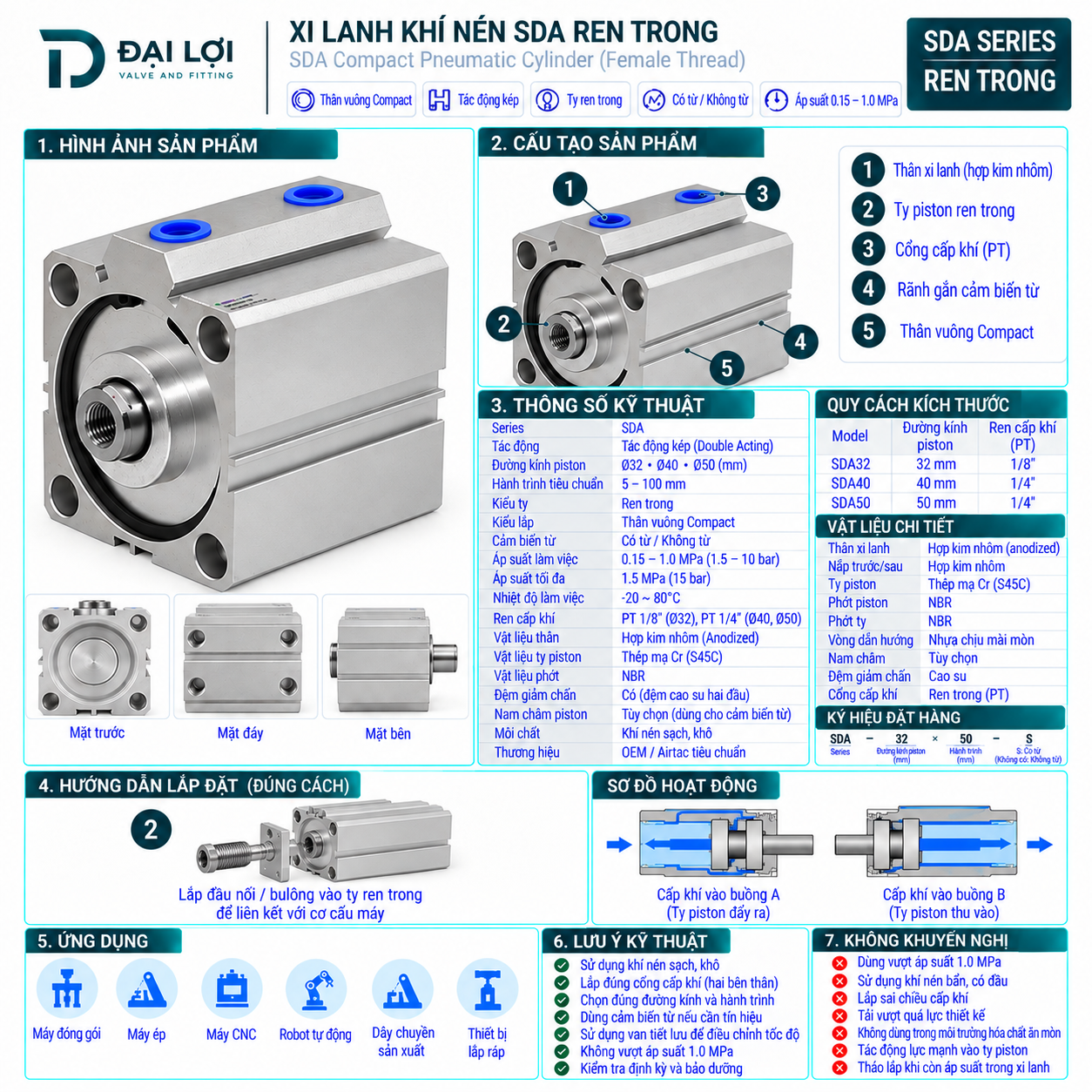

Kích Thước Và Phân Loại

Model phổ biến

Model	Đường kính piston	Hành trình
SDA16	Ø16mm	5–100 mm
SDA20	Ø20mm	5–100 mm
SDA25	Ø25mm	5–100 mm
SDA32	Ø32 mm	5–100 mm
SDA40	Ø40 mm	5–100 mm
SDA50	Ø50 mm	5–100 mm

Ren cấp khí

Model	Ren cấp khí
SDA16	M5
SDA20	M5
SDA25	M5
SDA32	PT1/8"
SDA40	PT1/8"
SDA50	PT1/4"

Lực đẩy tham khảo (tại áp suất 0.6 MPa / 6 Bar)

Đường kính piston	Lực đẩy xấp xỉ
Ø16	~12 kgf
Ø20	~19 kgf
Ø25	~29 kgf
Ø32	~48 kgf
Ø40	~75 kgf
Ø50	~118 kgf

Lưu ý: Lực đẩy trên chỉ mang tính tham khảo tại áp suất khoảng 0.6 MPa (6 Bar). Giá trị thực tế phụ thuộc vào áp suất cấp khí và điều kiện vận hành.

Ý nghĩa mã sản phẩm

Model	Ý nghĩa
SDA32×20	Piston Ø32 mm, hành trình 20 mm
SDA40×50	Piston Ø40 mm, hành trình 50 mm
SDA50×100	Piston Ø50 mm, hành trình 100 mm

---

Ứng Dụng Thực Tế

Xi Lanh Khí Nén SDA Ren Trong được sử dụng trong nhiều hệ thống tự động hóa như:

• Máy đóng gói.
• Robot gắp sản phẩm.
• Máy CNC.
• Thiết bị lắp ráp tự động.
• Máy ép khí nén.
• Dây chuyền tự động hóa.

---

Hướng Dẫn Lựa Chọn

Để lựa chọn đúng Xi Lanh Khí Nén SDA Ren Trong, cần xác định:

• Đường kính pistonØ16, Ø20, Ø25, Ø32, Ø40 hoặc Ø50.
• Hành trình từ 5 mm đến 100 mm.
• Có cần lắp cảm biến từ hay không.
• Tải trọng cần đẩy hoặc kéo.
• Không gian lắp đặt trên máy.

Nếu hệ thống sử dụng PLC hoặc cần xác định vị trí piston, nên chọn phiên bản có từ để lắp cảm biến. Với các ứng dụng không cần giám sát hành trình, phiên bản không từ sẽ giúp tối ưu chi phí.

---

Hướng Dẫn Lắp Đặt

Để xi lanh hoạt động ổn định, nên thực hiện theo các bước sau:

1. Kiểm tra đúng model, đường kính piston và hành trình.
2. Kết nối nguồn khí sạch thông qua bộ FRL.
3. Lắp van điện từ phù hợp với lưu lượng khí.
4. Điều chỉnh tốc độ bằng van tiết lưu.
5. Căn chỉnh đồng tâm giữa ty piston và tải.
6. Chạy thử trước khi đưa vào vận hành chính thức.

---

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Hiện tượng	Nguyên nhân	Khuyến nghị
Xi lanh không hoạt động	Van điện từ không cấp khí	Kiểm tra nguồn khí và van điện từ
Ty hồi chậm	Áp suất thấp hoặc van tiết lưu chỉnh quá nhỏ	Điều chỉnh lại van tiết lưu
Rò khí	Phớt piston mòn	Thay seal hoặc repair kit
Lực đẩy yếu	Chọn sai đường kính piston	Chọn piston lớn hơn phù hợp tải
Cảm biến không nhận	Dùng phiên bản không từ	Chọn phiên bản có từ

---

Sản Phẩm Liên Quan

• Xi Lanh Khí Nén SC.
• Xi Lanh Khí Nén MAL.
• Xi Lanh Khí Nén TN.
• Van Điện Từ 5/2.
• Van Tiết Lưu Khí Nén.
• Bộ Lọc Điều Áp FRL.
• Khớp Nối Nhanh Khí Nén.
• Ống PU Khí Nén.

---

Góc Kiến Thức Đại Lợi

Xi lanh Compact SDA được thiết kế dành cho những vị trí lắp đặt có không gian hạn chế nhưng vẫn yêu cầu lực đẩy ổn định. Việc lựa chọn đúng đường kính piston, hành trình và phiên bản có từ hoặc không từ sẽ giúp hệ thống hoạt động hiệu quả và dễ dàng tích hợp với PLC hoặc cảm biến hành trình.

---

Kiến Thức Liên Quan

• Xi lanh Compact là gì?
• Cách tính lực đẩy của xi lanh khí nén.
• Ý nghĩa mã SDA32×20, SDA40×50 và SDA50×100.
• Xi lanh có từ và không từ khác nhau như thế nào?
• Hướng dẫn chọn hành trình xi lanh khí nén.

---

FAQ

Xi Lanh Khí Nén SDA Ren Trong dùng để làm gì?

Sản phẩm dùng để tạo chuyển động tịnh tiến trong các hệ thống khí nén, máy tự động và dây chuyền sản xuất.

SDA32×20 có nghĩa là gì?

Đó là model có đường kính piston Ø32 mm và hành trình 20 mm.

Xi lanh SDA có từ và không từ khác nhau như thế nào?

Phiên bản có từ được tích hợp nam châm trên piston để sử dụng với cảm biến từ, trong khi phiên bản không từ không hỗ trợ chức năng này.

Nên chọn piston Ø16, Ø20, Ø25, Ø32, Ø40 hay Ø50?

Việc lựa chọn phụ thuộc vào tải trọng và lực đẩy yêu cầu. Piston có đường kính càng lớn thì lực tạo ra càng cao.

Xi lanh SDA sử dụng với thiết bị nào?

Xi lanh SDA thường kết hợp với van điện từ 5/2, van tiết lưu, bộ FRL, ống PU, khớp nối nhanh và cảm biến từ.

---

Lưu Ý Khi Mua

Để lựa chọn đúng Xi Lanh Khí Nén SDA Ren Trong, vui lòng cung cấp:

• Đường kính piston (Ø16, Ø20, Ø25, Ø32, Ø40 hoặc Ø50).
• Hành trình mong muốn.
• Tải trọng cần đẩy hoặc kéo.
• Có cần cảm biến từ hay không.
• Thiết bị hoặc máy đang sử dụng.

---
