Co Nối Khí Nén XCPC XPL Ren Ngoài 90°

Giới Thiệu Sản Phẩm

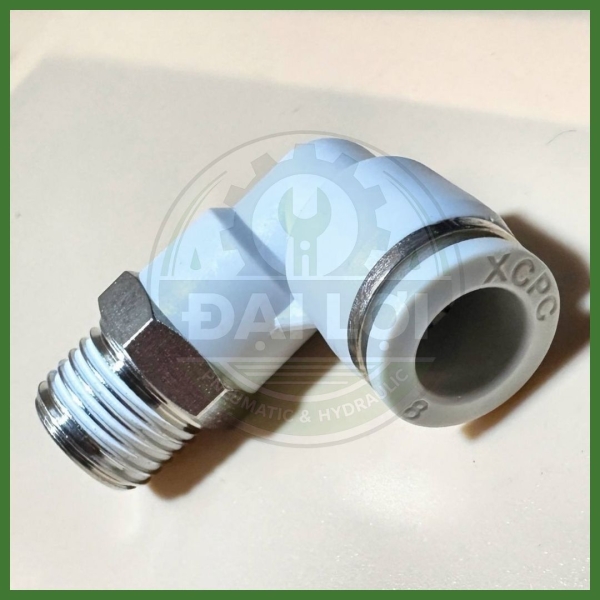

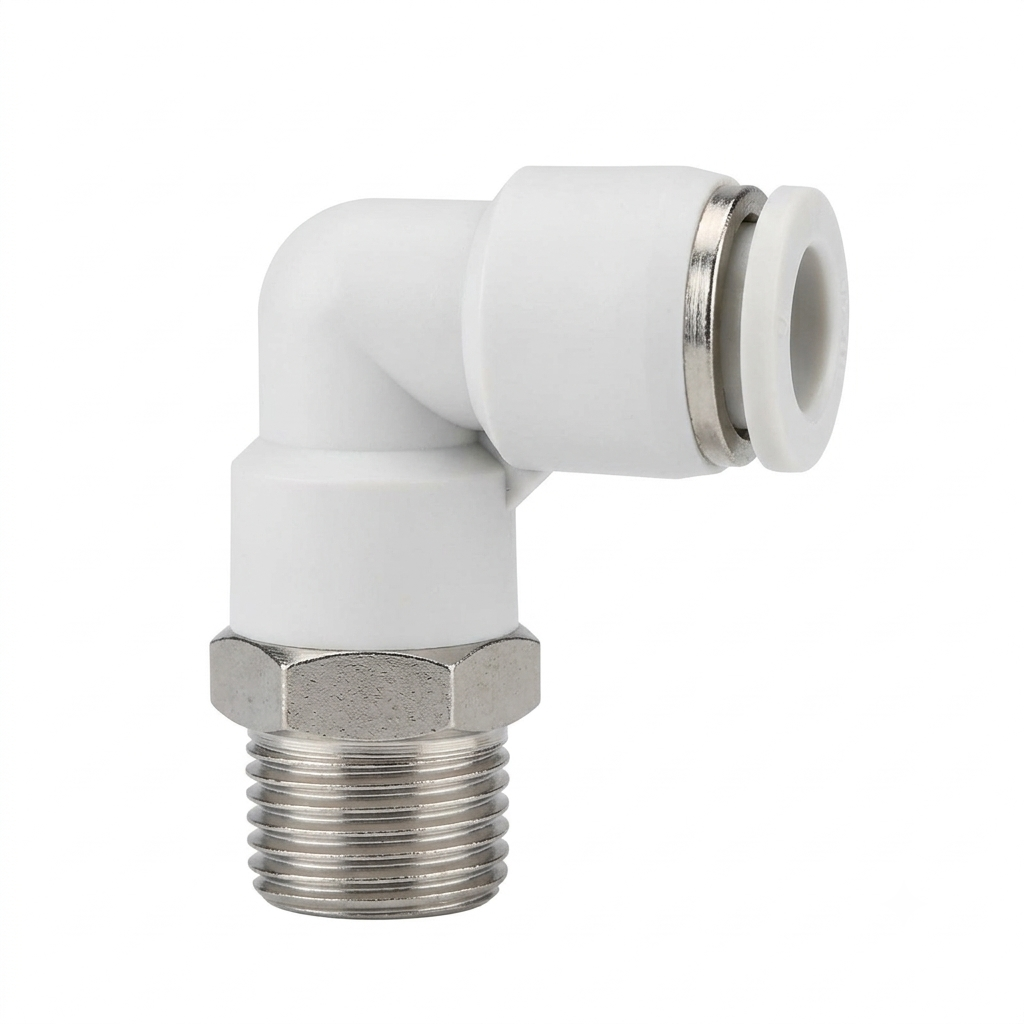

Co Nối 1 Đầu Ghim Ống 1 Đầu Ren Ngoài XCPC XPL thuộc nhóm đầu nối khí nén của XCPC, được thiết kế với góc nối 90° nhằm đổi hướng đường ống trong không gian lắp đặt hẹp.

Sản phẩm gồm một đầu Push-in để cắm trực tiếp ống khí và một đầu ren ngoài R (PT) để kết nối với thiết bị có cổng ren trong. Theo catalog XCPC, XPL thuộc nhóm Tube (Metric) – Thread (R) và có nhiều tổ hợp đường kính ống kết hợp với kích thước ren khác nhau, đáp ứng đa dạng nhu cầu lắp đặt.

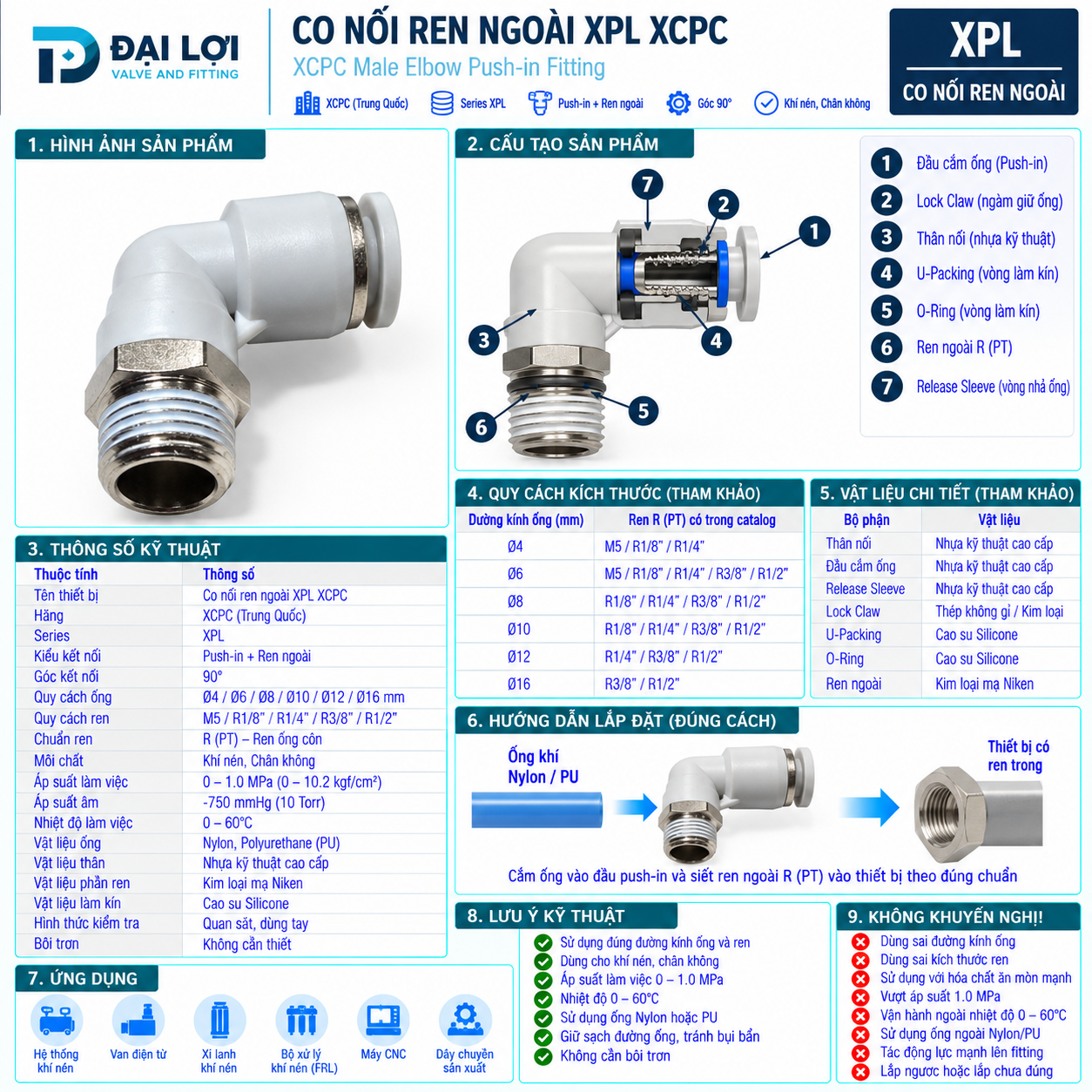

Đầu nối sử dụng cơ cấu One-Touch Push-to-Connect, kết hợp Lock Claw, Release Sleeve, U-Packing và O-Ring để giữ ống chắc chắn, đảm bảo độ kín và thuận tiện khi tháo lắp.

---

Ưu Điểm Nổi Bật

• Thiết kế co 90° giúp tối ưu không gian đi ống.
• Kết nối nhanh bằng cơ cấu Push-in, không cần dụng cụ chuyên dụng.
• Đầu ren ngoài R (PT) phù hợp với nhiều thiết bị có cổng ren trong.
• Hỗ trợ sử dụng với ống PU và ống Nylon theo catalog XCPC.
• Làm việc với khí nén và chân không trong giới hạn thông số kỹ thuật của nhà sản xuất.
• Tháo lắp nhanh bằng Release Sleeve.
• Đa dạng quy cách ống và kích thước ren.

---

Kích Thước Và Phân Loại

Quy cách phổ biến

Đường kính ống	Kích thước ren
Ø4	M5 / R1/8" / R1/4"
Ø6	M5 / R1/8" / R1/4" / R3/8" / R1/2"
Ø8	R1/8" / R1/4" / R3/8" / R1/2"
Ø10	R1/8" / R1/4" / R3/8" / R1/2"
Ø12	R1/4" / R3/8" / R1/2"
Ø16	R3/8" / R1/2"

Quy ước mã sản phẩm

XPL – ΦD – T

Ví dụ:

XPL 08-02

• XPL: Co nối 90°
• 08: Ống Ø8 mm
• 02: Ren R1/4"

Phân biệt các dòng đầu nối

Series	Đặc điểm
XPL	Co 90° +  Ren ngoài
XPLF	Co 90° + Ren trong
XPC	Nối thẳng + Ren ngoài
XPCF	Nối thẳng + Ren trong
XPX	Đầu nối chữ Y +  Ren ngoài

---

Ứng Dụng Thực Tế

Theo thông tin catalog, XPL phù hợp cho các hệ thống sử dụng khí nén và chân không. Trong thực tế, sản phẩm thường được sử dụng trong:

• Hệ thống khí nén công nghiệp.
• Máy tự động hóa.
• Cụm van điện từ.
• Xi lanh khí nén.
• Bộ xử lý khí (FRL).
• Thiết bị sử dụng ống PU hoặc Nylon.
• Hệ thống chân không trong phạm vi thông số catalog.

---

Hướng Dẫn Lựa Chọn

Để lựa chọn đúng Co Nối XCPC XPL, cần xác định:

• Đường kính ngoài của ống: Ø4, Ø6, Ø8, Ø10, Ø12 hoặc Ø16 mm.
• Kích thước ren của thiết bị: M5, R1/8", R1/4", R3/8" hoặc R1/2".
• Thiết bị cần kết nối phải có cổng ren trong.
• Môi chất sử dụng: Khí nén hoặc chân không.
• Điều kiện làm việc phải nằm trong giới hạn áp suất và nhiệt độ của catalog.

---

Hướng Dẫn Lắp Đặt

• Kiểm tra đúng đường kính ngoài của ống và kích thước ren trước khi lắp.
• Cắt đầu ống vuông góc, sạch và không có ba via.
• Vặn đầu ren vào thiết bị có ren trong theo đúng chuẩn ren.
• Cắm ống thẳng vào đầu Push-in đến đúng vị trí giữ ống.
• Kiểm tra độ kín của các mối nối trước khi đưa hệ thống vào vận hành.
• Khi cần tháo ống, nhấn Release Sleeve rồi rút ống theo phương thẳng.

---

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Hiện tượng	Nguyên nhân	Khuyến nghị
Xì hơi tại đầu ống	Ống chưa cắm đúng vị trí hoặc đầu ống bị hư	Kiểm tra và cắm lại ống, thay đầu ống nếu cần
Xì hơi tại ren	Sai kích thước ren hoặc lắp đặt chưa đúng	Kiểm tra chuẩn ren và thực hiện làm kín phù hợp
Ống bị tuột	Lock Claw không giữ ống đúng cách hoặc dùng sai đường kính ống	Chọn đúng cỡ ống và kiểm tra cơ cấu giữ ống
Khó tháo ống	Release Sleeve hoạt động không đúng	Nhấn đúng vị trí Release Sleeve trước khi rút ống
Không lắp được vào thiết bị	Sai loại ren hoặc sai kích thước	Kiểm tra lại thông số ren của thiết bị trước khi chọn fitting

---

Sản Phẩm Liên Quan

Để hoàn thiện hệ thống khí nén và đảm bảo khả năng kết nối đồng bộ, Co Nối 1 Đầu Ghim Ống 1 Đầu Ren Ngoài XCPC XPL thường được sử dụng cùng các sản phẩm sau:

• Co Nối Ren Trong XCPC XPLF.
• Đầu Nối Thẳng Ren Ngoài XCPC XPC.
• Đầu Nối Thẳng Ren Trong XCPC XPCF.
• Đầu Nối Chữ Y XCPC XPX.
• Van điện từ khí nén.
• Van tiết lưu.
• Bộ xử lý khí FRL.
• Xi lanh khí nén.
• Ống khí PU.
• Ống khí Nylon.

---

Góc Kiến Thức Đại Lợi

Việc lựa chọn đúng đầu nối khí nén không chỉ dựa vào đường kính ống mà còn cần xác định chính xác kiểu ren của thiết bị và dạng đầu nối (thẳng hay co 90°). Chọn đúng ngay từ đầu sẽ giúp hạn chế rò rỉ khí, giảm thời gian lắp đặt và nâng cao độ ổn định của hệ thống.

👉 Tìm hiểu thêm trong bài viết "Cách chọn đầu nối khí nén theo đường kính ống và kiểu ren".

---

Kiến Thức Liên Quan

• Đầu nối Push-in hoạt động như thế nào?
• Phân biệt ren R (BSPT), BSPP và NPT.
• Hướng dẫn lựa chọn đường kính ống PU và Nylon.
• Cách lắp đầu nối khí nén đúng kỹ thuật.
• Nguyên nhân đầu nối khí nén bị rò rỉ.
• So sánh XPL, XPLF, XPC và XPCF.

---

FAQ

Co Nối XCPC XPL dùng để làm gì?

XPL được sử dụng để kết nối ống khí với thiết bị có cổng ren trong, đồng thời đổi hướng đường ống 90° trong hệ thống khí nén.

XPL sử dụng với loại ống nào?

Theo catalog XCPC, sản phẩm phù hợp với ống Polyurethane (PU) và ống Nylon.

XPL có dùng cho hệ thống chân không không?

Có. Catalog XCPC xác nhận XPL có thể sử dụng với khí nén và chân không trong giới hạn thông số kỹ thuật của nhà sản xuất.

Làm sao chọn đúng model XPL?

Cần xác định:

• Đường kính ngoài của ống.
• Kích thước ren của thiết bị.
• Môi chất sử dụng.
• Điều kiện áp suất và nhiệt độ làm việc.

XPL và XPLF khác nhau như thế nào?

• XPL: Một đầu Push-in, một đầu ren ngoài.
• XPLF: Một đầu Push-in, một đầu ren trong.

---

Lưu Ý Khi Mua

Để lựa chọn đúng Co Nối 1 Đầu Ghim Ống 1 Đầu Ren Ngoài XCPC XPL, khách hàng nên chuẩn bị các thông tin sau:

• Đường kính ngoài của ống khí (Ø4, Ø6, Ø8, Ø10, Ø12 hoặc Ø16).
• Kích thước ren của thiết bị (M5, R1/8", R1/4", R3/8" hoặc R1/2").
• Môi chất sử dụng (khí nén hoặc chân không).
• Áp suất và nhiệt độ làm việc của hệ thống.
• Số lượng sản phẩm cần sử dụng.

Việc cung cấp đầy đủ thông tin sẽ giúp lựa chọn đúng model, đảm bảo khả năng lắp đặt, độ kín và hiệu quả vận hành.

---

Liên Hệ Tư Vấn

Nếu cần tư vấn lựa chọn Co Nối 1 Đầu Ghim Ống 1 Đầu Ren Ngoài XCPC XPL, vui lòng gửi thông tin về đường kính ống, kích thước ren của thiết bị, môi chất sử dụng và áp suất làm việc để Đại Lợi hỗ trợ lựa chọn đúng model và báo giá nhanh.
