Tê Nối Khí Nén XPD XCPC Ren Ngoài Bên Hông

Giới Thiệu Sản Phẩm

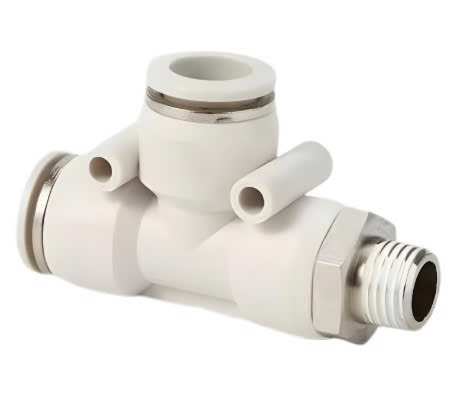

XPD XCPC có thiết kế chữ T với ren ngoài nằm bên hông, một đầu Push-in nằm đối diện ren và đầu Push-in còn lại bố trí vuông góc 90°. Cấu hình này phù hợp với các vị trí cần vừa lấy khí từ cổng ren vừa bố trí hai đường ống theo hai hướng khác nhau.

Điểm khác biệt quan trọng giữa XPD và XPB nằm ở vị trí ren và hướng hai đầu Push-in.

Ưu Điểm Nổi Bật

• Cấu hình 2 Push-in + 1 ren ngoài.
• Ren ngoài nằm bên hông, thuận tiện bố trí đường ống.
• Hai đầu Push-in bố trí vuông góc.
• Cơ cấu One-Touch giúp lắp và tháo ống nhanh.
• Release Sleeve hỗ trợ bảo trì thuận tiện.
• Phù hợp với ống Nylon và Polyurethane.
• Có nhiều lựa chọn đường kính ống và kích thước ren.

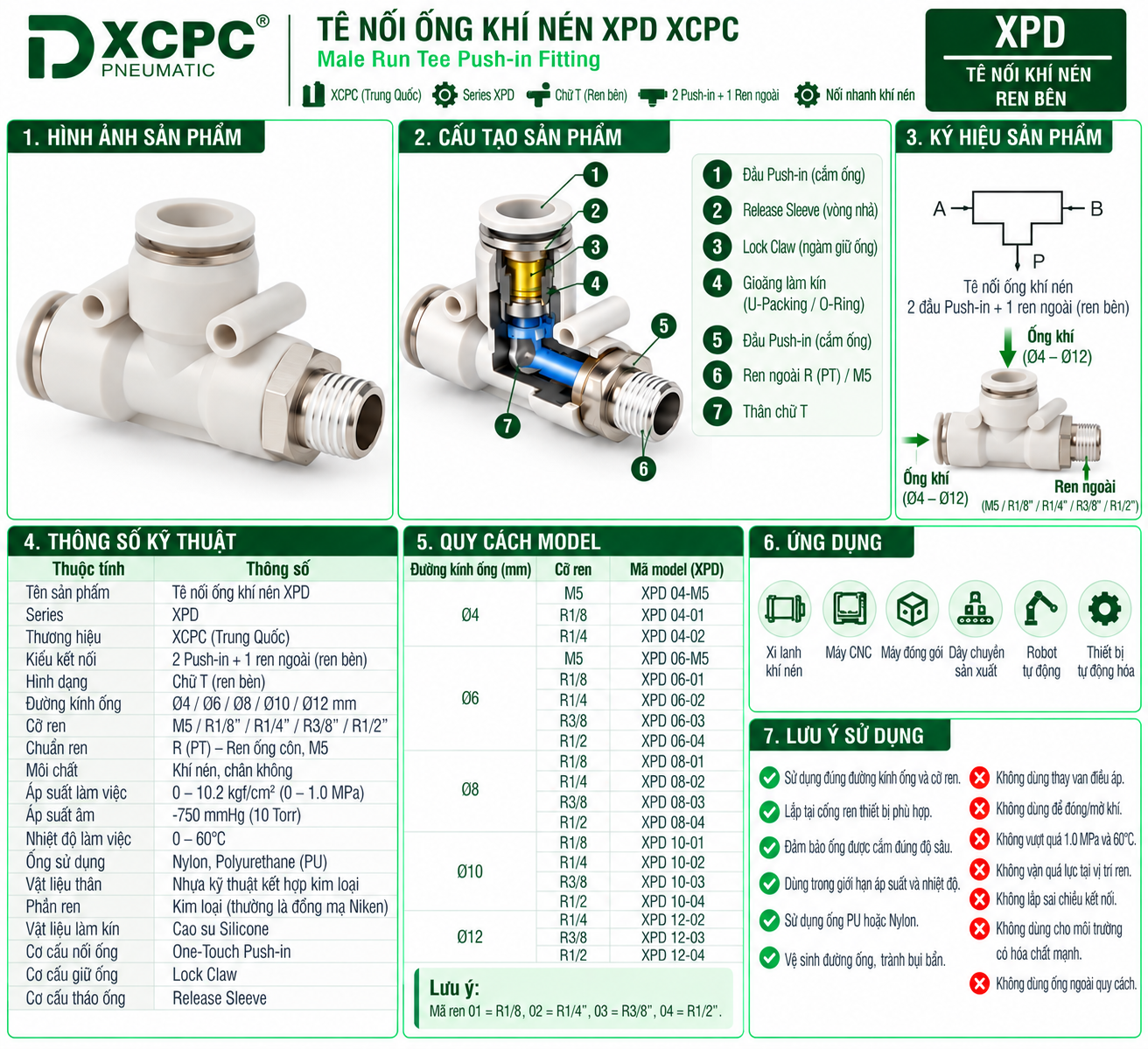

Kích Thước Và Phân Loại

Ứng Dụng Thực Tế

XPD có thể được sử dụng trong:

• Xi lanh khí nén.
• Cụm van điện từ.
• Cổng phù hợp trên manifold khí.
• Máy đóng gói.
• Máy CNC.
• Máy ép khí nén.
• Robot và jig khí nén.
• Máy lắp ráp.
• Dây chuyền tự động hóa.

Hướng Dẫn Lựa Chọn

Khi chọn XPD, cần xác định:

• Đường kính ngoài của ống.
• Kích thước và chuẩn ren trong của thiết bị.
• Hướng bố trí hai đường ống.
• Áp suất và nhiệt độ làm việc.
• Cần ren bên hông hay ren ở nhánh giữa.

Nếu cần ren bên hông + hai Push-in vuông góc, chọn XPD. Nếu cần hai Push-in thẳng hàng + ren ở nhánh giữa, xem XPB.

Hướng Dẫn Lắp Đặt

1. Kiểm tra đúng đường kính ống và kích thước ren.
2. Lắp ren ngoài XPD vào cổng ren trong của thiết bị.
3. Cắt đầu ống vuông, sạch và không có ba via.
4. Cắm hai ống vào đầu Push-in đến đúng vị trí giữ.
5. Cấp khí và kiểm tra độ kín.
6. Khi tháo ống, xả áp trước, nhấn Release Sleeve rồi kéo ống thẳng ra.

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Sản Phẩm Liên Quan

• Tê nối khí nén XPB.
• Đầu nối chữ Y XPX.
• Đầu nối ren ngoài XPC.
• Co ren ngoài XPL.
• Đầu nối thẳng XPE.
• Đầu nối giảm XPU.
• Ống khí PU.
• Van tiết lưu khí nén.

Góc Kiến Thức Đại Lợi

XPD và XPB đều có 2 đầu Push-in + 1 ren ngoài, nhưng khác nhau ở vị trí ren và hướng bố trí hai đường ống. Chọn đúng kiểu hình học giúp đường khí gọn hơn và hạn chế ống bị cấn hoặc bẻ góc sau khi lắp.

Tìm hiểu thêm về cách phân biệt XPD, XPB và các dạng đầu nối chữ T trong bài viết kiến thức liên quan của Đại Lợi.

Kiến Thức Liên Quan

• Đầu nối Push-in là gì?
• Phân biệt XPD và XPB.
• Cách chọn đầu nối khí nén theo OD ống và ren.
• Ren R (BSPT) là gì?
• Hướng dẫn lắp ống PU đúng kỹ thuật.
• Nguyên nhân đầu nối khí nén bị rò.

FAQ

Đầu nối XPD dùng để làm gì?
Dùng để kết nối một cổng ren với hai đường ống khí bố trí theo dạng chữ T.

XPD khác XPB như thế nào?
XPD có ren ngoài bên hông, hai Push-in bố trí vuông góc. XPB có hai Push-in thẳng hàng và ren ở nhánh giữa.

XPD dùng được với ống PU không?
Có. Sản phẩm phù hợp với ống Polyurethane và Nylon đúng đường kính ngoài.

XPD có phải van chia khí không?
Không. XPD là fitting thông dòng ba cổng, không có cơ cấu đóng/mở hoặc điều tiết.

Có thể tháo ống khi hệ thống đang có áp không?
Không nên. Cần xả áp trước khi nhấn Release Sleeve và tháo ống.

Lưu Ý Khi Mua

Khi chọn XPD, nên cung cấp:

• Đường kính ngoài của ống.
• Kích thước ren của thiết bị.
• Hướng đi của hai đường ống.
• Áp suất làm việc của hệ thống.

Đặc biệt cần xác định rõ XPD ren bên hông hay XPB ren giữa để tránh chọn sai kiểu bố trí.
