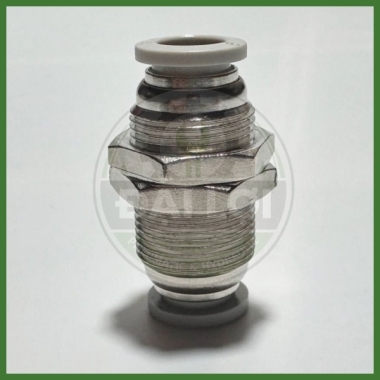

Nối Nhanh Ống Khí Nén 2 Đầu XPM XCPC

Giới Thiệu Sản Phẩm

XPM XCPC được thiết kế cho các vị trí cần đưa đường ống khí xuyên qua panel, vách tủ hoặc khung máy nhưng vẫn cần một điểm kết nối cố định.

Hai đầu XPM đều là Push-in để nối ống khí. Phần ren nằm giữa thân kết hợp với đai ốc chỉ có chức năng kẹp và cố định fitting trên panel, không phải cổng kết nối khí.

Ưu Điểm Nổi Bật

• Hai đầu Push-in giúp nối ống nhanh.
• Thiết kế chuyên dụng cho lắp xuyên panel/vách.
• Thân ren và đai ốc giúp cố định vị trí fitting.
• Lock Claw giữ ống chắc chắn.
• Release Sleeve hỗ trợ tháo ống nhanh.
• Phù hợp với ống Nylon và PU.
• Sử dụng cho khí nén và chân không.

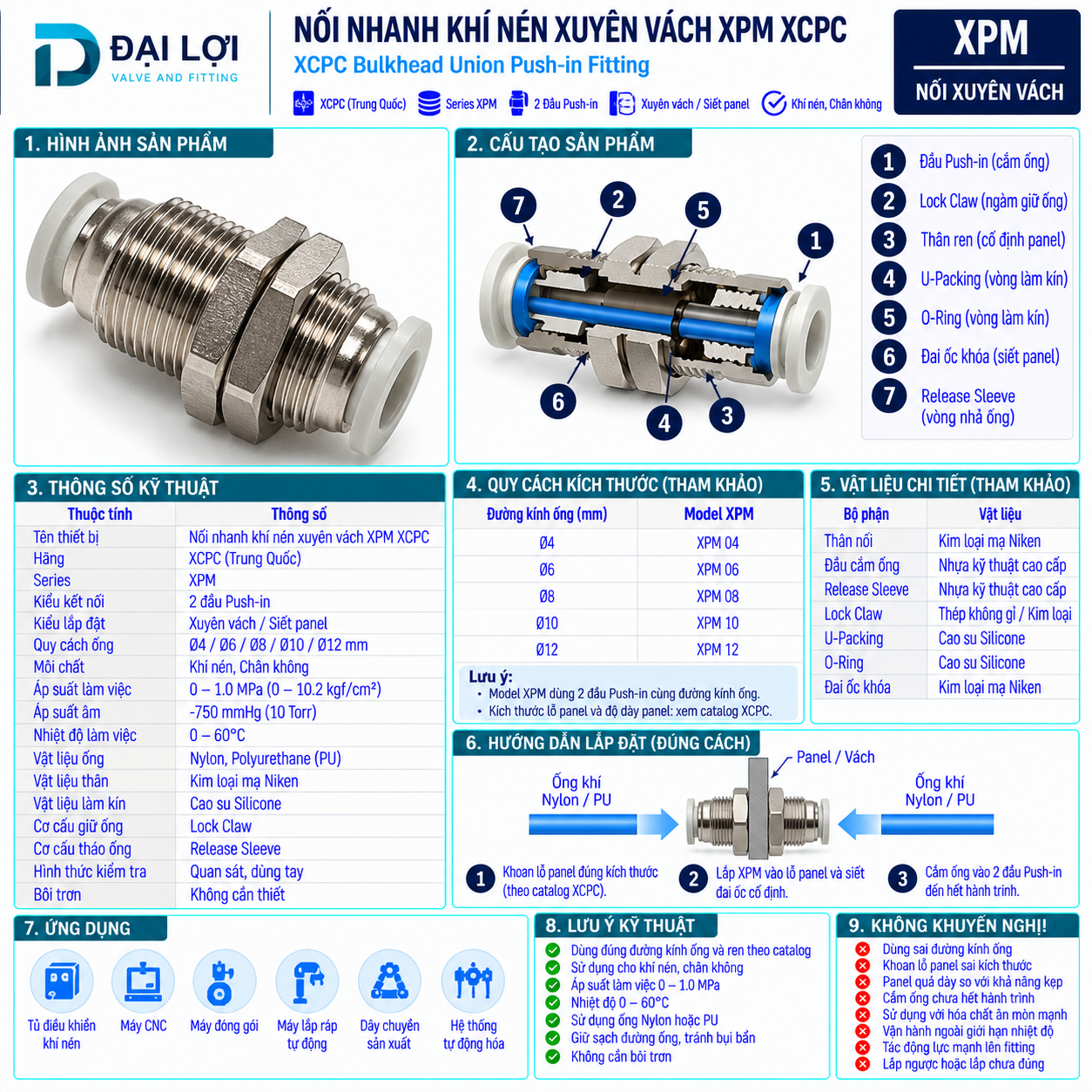

Kích Thước Và Phân Loại

Khi lựa chọn cần căn cứ vào đường kính ngoài của ống và kích thước cơ khí tại vị trí xuyên panel.

Ứng Dụng Thực Tế

XPM có thể được sử dụng tại các vị trí cần đưa đường ống khí qua một kết cấu cố định như:

• Tủ điều khiển khí nén.
• Panel máy.
• Khung máy tự động.
• Máy CNC.
• Máy đóng gói.
• Máy lắp ráp.
• Robot và jig khí nén.
• Cụm phân phối khí.

Hướng Dẫn Lựa Chọn

Khi chọn XPM, cần xác định:

• Đường kính ngoài của ống: Ø4, Ø6, Ø8, Ø10 hoặc Ø12 mm.
• Hai phía sử dụng ống cùng quy cách.
• Vị trí cần xuyên panel hoặc vách.
• Kích thước lỗ và độ dày panel thực tế.
• Áp suất, nhiệt độ và môi chất của hệ thống.

Hướng Dẫn Lắp Đặt

1. Chọn XPM đúng đường kính ngoài của ống.
2. Kiểm tra lỗ lắp trên panel phù hợp với thân fitting.
3. Đưa thân ren xuyên qua panel và cố định bằng đai ốc.
4. Cắt đầu ống vuông, sạch và không có ba via.
5. Cắm hai đầu ống vào Push-in đến đúng vị trí giữ.
6. Cấp khí và kiểm tra độ kín trước khi vận hành.

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Sản Phẩm Liên Quan

• Đầu nối thẳng hai đầu XPE.
• Đầu nối giảm ống XPU.
• Đầu nối ren ngoài XPC.
• Đầu nối ren trong XPCF.
• Tê nối khí nén XPB.
• Đầu nối chữ Y XPX.
• Ống khí PU.

Góc Kiến Thức Đại Lợi

Đầu nối xuyên vách giúp tạo một điểm kết nối khí nén cố định trên panel, khác với đầu nối thẳng thông thường chỉ dùng để nối hai đoạn ống. Tìm hiểu chi tiết cấu tạo, cách lựa chọn và sự khác nhau giữa đầu nối xuyên vách và đầu nối thẳng trong bài viết kiến thức liên quan của Đại Lợi.

Kiến Thức Liên Quan

• Đầu nối xuyên vách là gì?
• Phân biệt XPM và XPE.
• Cách chọn đường kính ống khí nén.
• Cách lắp đầu nối Push-in đúng kỹ thuật.
• Nguyên nhân đầu nối khí nén bị rò khí.
• Cách bố trí đường ống khí qua panel máy.

FAQ

XPM dùng để làm gì?
Dùng để nối hai đoạn ống khí qua panel hoặc vách, đồng thời tạo điểm kết nối cố định.

XPM khác XPE như thế nào?
XPE chỉ nối thẳng hai ống, còn XPM có thêm thân ren và đai ốc để cố định trên panel.

XPM dùng được với ống PU không?
Có. Sản phẩm phù hợp với ống PU và Nylon đúng đường kính ngoài.

Phần ren giữa XPM có phải ren dẫn khí không?
Không. Phần ren giữa thân dùng để cố định fitting vào panel, không phải cổng lưu chất.

XPM có dùng cho hệ thống chân không được không?
Có, trong giới hạn áp suất chân không và điều kiện làm việc phù hợp của sản phẩm.

Lưu Ý Khi Mua

Khi đặt XPM, nên cung cấp:

• Đường kính ngoài của ống.
• Độ dày và vị trí panel cần lắp.
• Môi chất sử dụng.
• Áp suất và nhiệt độ làm việc.

Không nên chọn XPM theo kích thước ren giữa thân vì đây là phần cố định cơ khí, không phải cổng kết nối lưu chất.

Liên Hệ Tư Vấn

Nếu cần tư vấn lựa chọn Nối Ống Khí Nén Hai Đầu XPM – Nối Nhanh Xuyên Vách XCPC, vui lòng gửi thông tin về đường kính ống khí, độ dày vách cần lắp và điều kiện làm việc của hệ thống để Đại Lợi hỗ trợ lựa chọn đúng model và báo giá nhanh.

📞 Hotline/Zalo: 0386 541 833
