Tê Nối Nhanh Khí Nén XPB XCPC - Tê nối ống hơi, ren giữa

Giới Thiệu Sản Phẩm

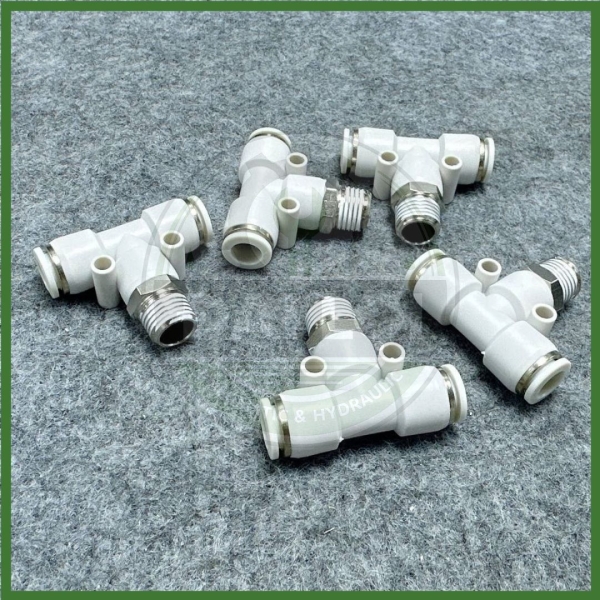

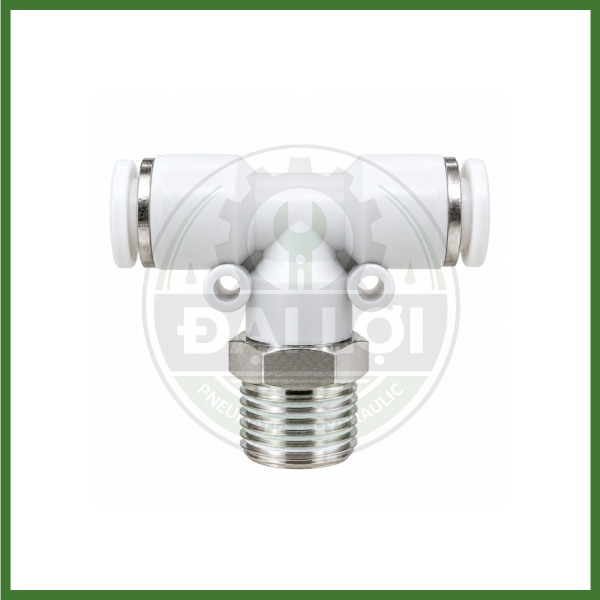

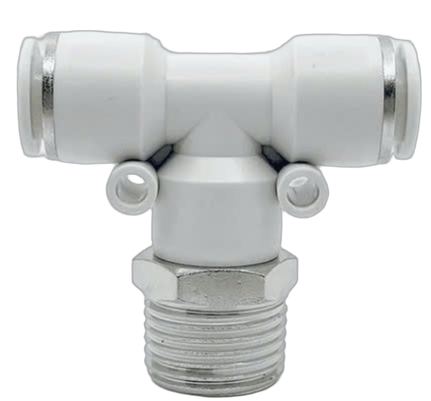

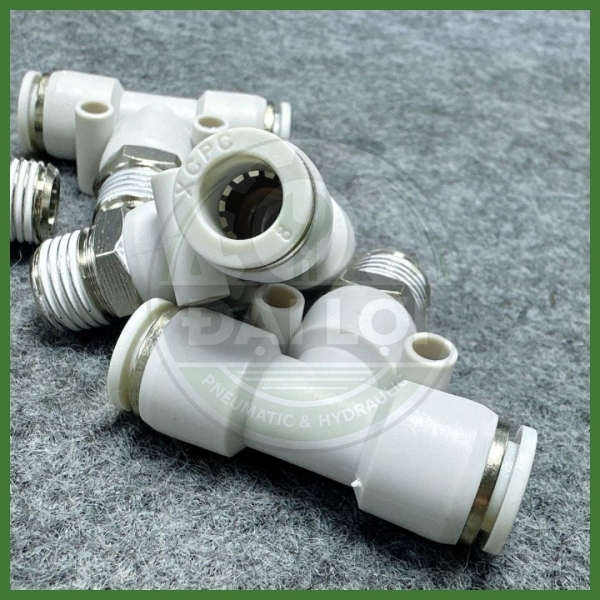

Nối Nhanh Khí Nén XPB – Tê Nối Khí Nén Ren Ngoài XCPC thuộc dòng đầu nối khí nén One-Touch của XCPC, được thiết kế với cấu trúc hai đầu cắm nhanh (Push-in) và một đầu ren ngoài R (BSPT) theo dạng chữ T.

Sản phẩm được sử dụng để phân nhánh đường khí trong hệ thống khí nén, giúp kết nối từ một cổng ren của thiết bị sang hai đường ống khí riêng biệt mà vẫn đảm bảo kết nối nhanh và độ kín ổn định.

XPB phù hợp với các hệ thống sử dụng môi chất khí nén và chân không, tương thích với ống Nylon và Polyurethane (PU) theo thông số của catalog XCPC.

Ưu Điểm Nổi Bật

• Thiết kế chữ T giúp chia một đường khí thành hai nhánh thuận tiện.
• Hai đầu Push-in giúp cắm và tháo ống nhanh.
• Ren ngoài R (BSPT) phù hợp với nhiều thiết bị có cổng ren trong.
• Cơ cấu Lock Claw giữ ống chắc chắn.
• Release Sleeve hỗ trợ tháo ống nhanh khi bảo trì.
• Cơ cấu U-Packing và O-Ring hỗ trợ làm kín kết nối.
• Phù hợp với ống Nylon và PU.
• Có nhiều quy cách đường kính ống và kích thước ren để lựa chọn.

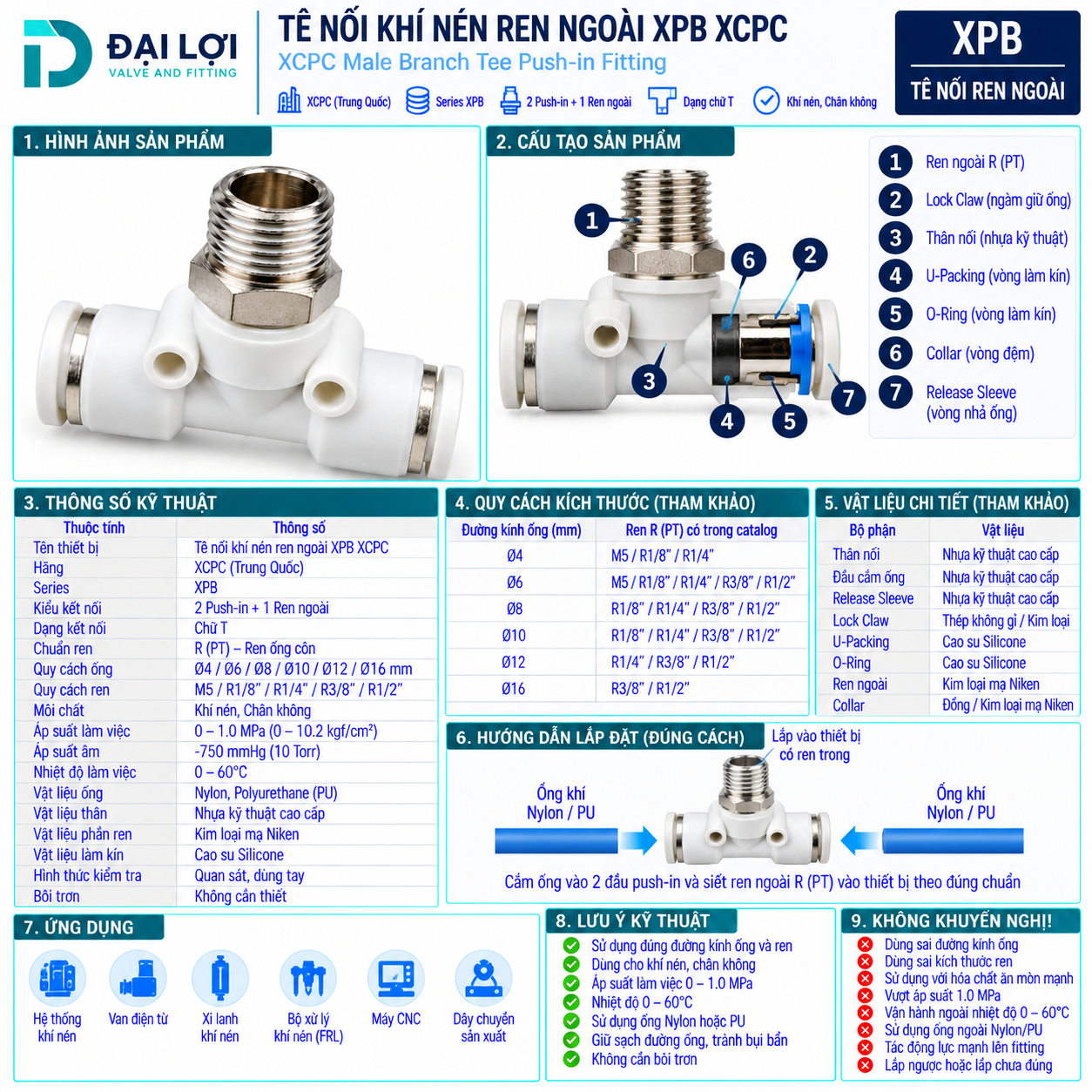

Kích Thước Và Phân Loại

Quy cách lựa chọn

Phân biệt với các dòng đầu nối khác

Ứng Dụng Thực Tế

XPB có thể được sử dụng trong các hệ thống khí nén và tự động hóa như:

• Hệ thống khí nén công nghiệp.
• Hệ thống phân nhánh đường ống khí.
• Máy CNC.
• Máy đóng gói.
• Máy in.
• Robot tự động.
• Van điện từ.
• Xi lanh khí nén.
• Bộ xử lý khí (FRL).
• Hệ thống sử dụng chân không trong phạm vi thông số của catalog.

Hướng Dẫn Lựa Chọn

• Xác định đường kính ngoài của ống khí.
• Kiểm tra kích thước cổng ren trong của thiết bị.
• Chọn đúng chuẩn ren R (BSPT).
• Lựa chọn đúng model XPB theo đường kính ống và kích thước ren.
• Kiểm tra áp suất và nhiệt độ làm việc của hệ thống trước khi sử dụng.

Hướng Dẫn Lắp Đặt

1. Kiểm tra đúng quy cách ống và ren trước khi lắp.
2. Cắt đầu ống vuông góc, sạch bavia.
3. Lắp phần ren vào thiết bị có ren trong và siết phù hợp.

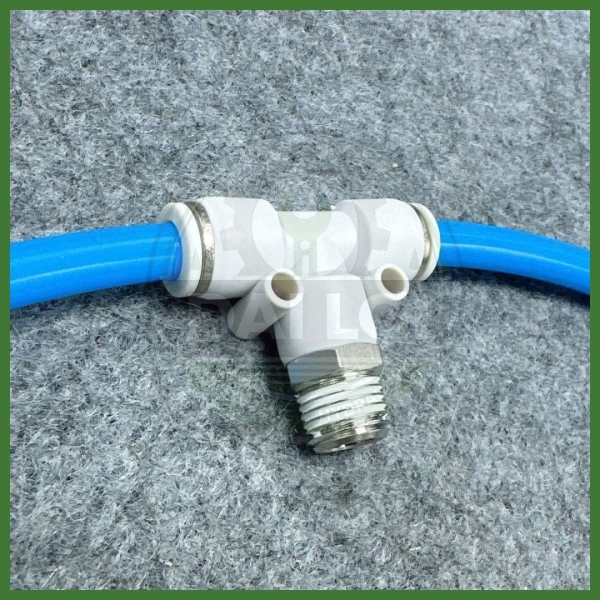

4. Cắm hai đầu ống vào đúng vị trí giữ của đầu Push-in.
5. Kiểm tra độ kín của toàn bộ các vị trí kết nối trước khi vận hành.
6. Khi cần tháo ống, nhấn Release Sleeve rồi rút ống theo phương thẳng.

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Sản Phẩm Liên Quan

• Đầu Nối Khí Nén Ren Ngoài XCPC XPC.
• Đầu Nối Khí Nén Ren Trong XCPC XPCF.
• Co Nối Khí Nén Ren Ngoài XCPC XPL.
• Co Nối Khí Nén Ren Trong XCPC XPLF.
• Đầu Nối Thẳng Hai Đầu Push-in XCPC XPE.
• Ống khí nén PU.
• Ống khí nén Nylon.
• Van điện từ khí nén.
• Xi lanh khí nén.
• Bộ xử lý khí FRL.

Góc Kiến Thức Đại Lợi

Việc lựa chọn đầu nối khí nén không chỉ dựa vào hình dạng fitting mà còn cần xác định đúng đường kính ngoài của ống và kích thước ren của thiết bị. Chọn đúng ngay từ đầu sẽ giúp hạn chế rò rỉ khí, giảm thời gian lắp đặt và đảm bảo hệ thống vận hành ổn định. Tìm hiểu thêm qua bài viết kiến thức liên quan dưới đây.

Kiến Thức Liên Quan

• Cách chọn đầu nối khí nén theo đường kính ống và kích thước ren.
• Phân biệt ren R (BSPT), BSPP và NPT.
• Đầu nối Push-in hoạt động như thế nào?
• Hướng dẫn lắp đầu nối khí nén đúng kỹ thuật.
• Nguyên nhân đầu nối khí nén bị rò rỉ và cách khắc phục.
• So sánh XPB, XPC, XPCF, XPL và XPLF.

FAQ

1. XPB dùng để làm gì?
XPB dùng để chia một đường khí thành hai nhánh thông qua cấu trúc chữ T, đồng thời kết nối với thiết bị có cổng ren trong.

2. XPB sử dụng được với loại ống nào?
Sản phẩm tương thích với ống Nylon và Polyurethane (PU) theo thông số của catalog XCPC.

3. XPB có dùng cho hệ thống chân không không?
Có. XPB được sử dụng cho môi chất khí nén và chân không trong giới hạn thông số kỹ thuật của nhà sản xuất.

4. XPB khác XPC như thế nào?
XPB là đầu nối chữ T dùng để phân nhánh đường khí, trong khi XPC là đầu nối thẳng chỉ kết nối một đường ống với một cổng ren.

5. Làm sao để chọn đúng model XPB?
Cần xác định đường kính ngoài của ống khí, kích thước ren của thiết bị và điều kiện làm việc của hệ thống trước khi lựa chọn model phù hợp.

Lưu Ý Khi Mua

Để lựa chọn đúng Nối Nhanh Khí Nén XPB – Tê Nối Khí Nén Ren Ngoài XCPC, nên chuẩn bị trước các thông tin:

• Đường kính ngoài của ống khí (Ø4, Ø6, Ø8, Ø10, Ø12 hoặc Ø16).
• Kích thước cổng ren trong của thiết bị.
• Môi chất sử dụng (khí nén hoặc chân không).
• Áp suất và nhiệt độ làm việc của hệ thống.
• Số lượng đầu nối cần sử dụng.

Việc cung cấp đầy đủ thông tin sẽ giúp lựa chọn đúng model, hạn chế nhầm quy cách và đảm bảo khả năng lắp đặt.
