Đầu Nối Khí Nén PC Xanh Ren Ngoài Ø4–Ø16

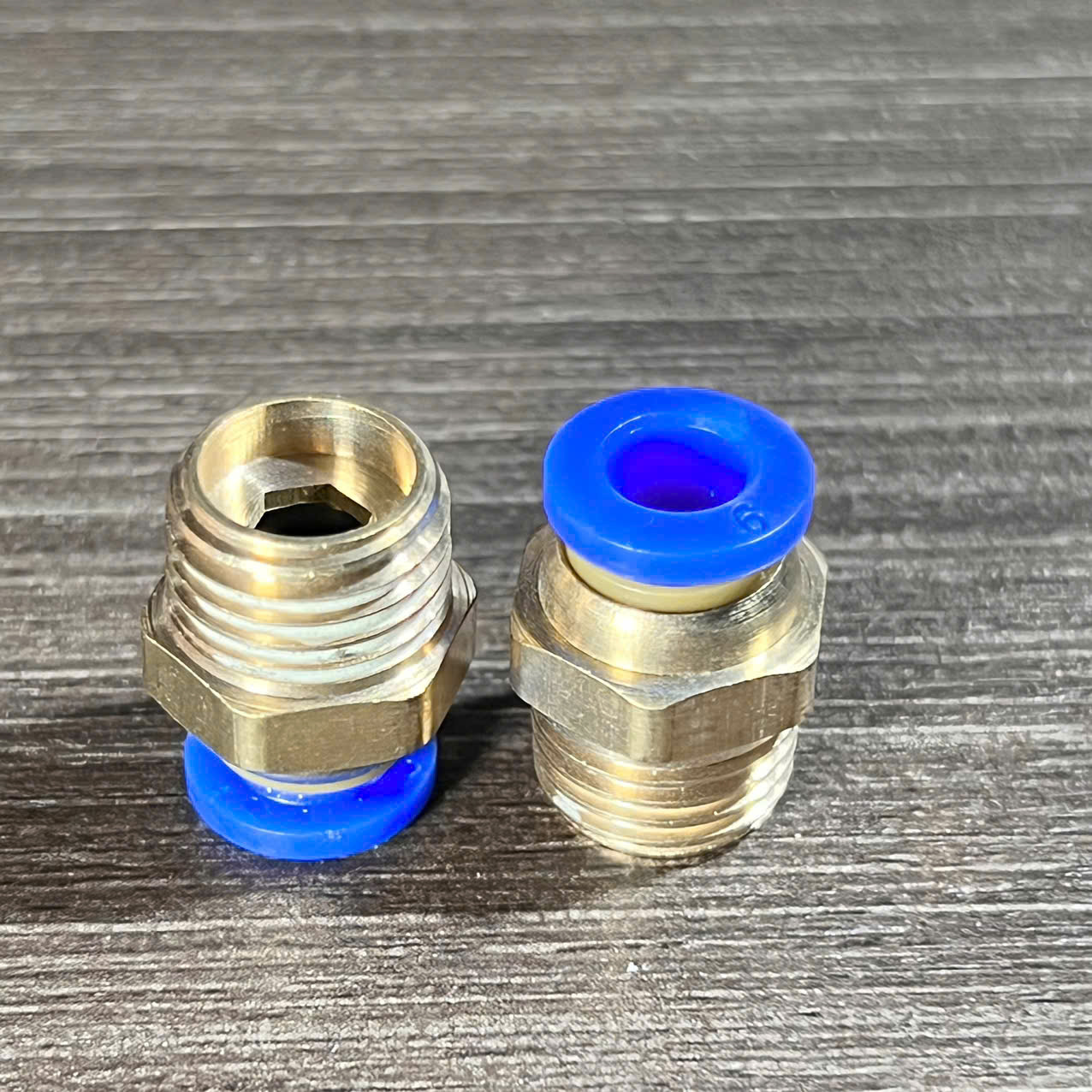

Giới Thiệu Sản Phẩm

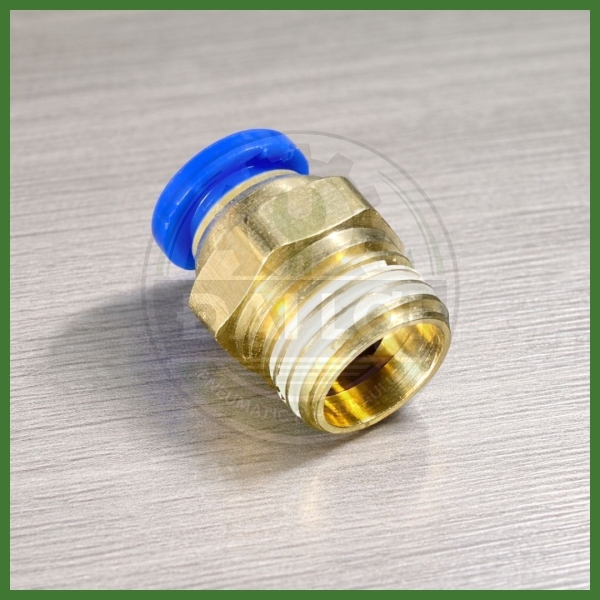

Đầu nối PC xanh là phụ kiện khí nén dạng Male Straight Push-in Fitting, thuộc series PC, có một đầu ghim ống và một đầu ren ngoài. Thiết kế thẳng giúp kết nối ống khí nén với van điện từ, xi lanh, bộ lọc khí và các thiết bị có cổng ren trong.

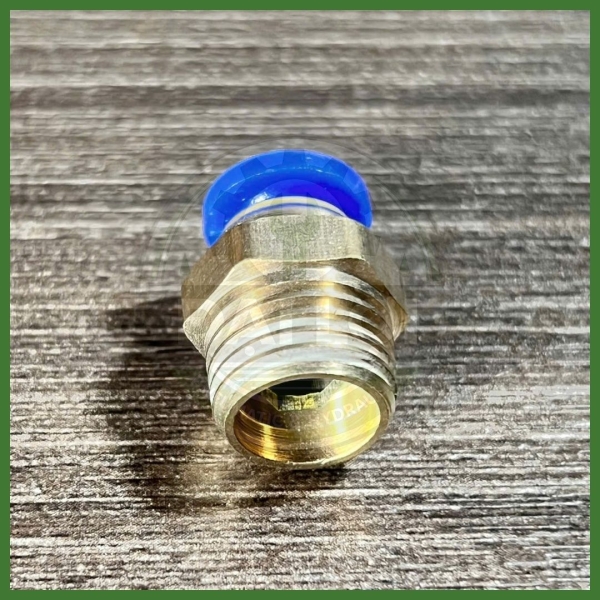

Thân đầu nối bằng đồng thau, vòng nhấn bằng nhựa màu xanh, phần thân có lục giác để thao tác bằng cờ lê. Cơ cấu push-in giữ và làm kín ống mà không cần siết hạt bắp tại đầu ống.

Logic kết nối: Ống PU / PA / Nylon → Đầu push-in PC xanh → Ren ngoài → Cổng ren trong thiết bị.

Sản phẩm chỉ thực hiện chức năng kết nối, không điều chỉnh lưu lượng, giảm áp hoặc đóng/mở khí.

Ưu Điểm Nổi Bật

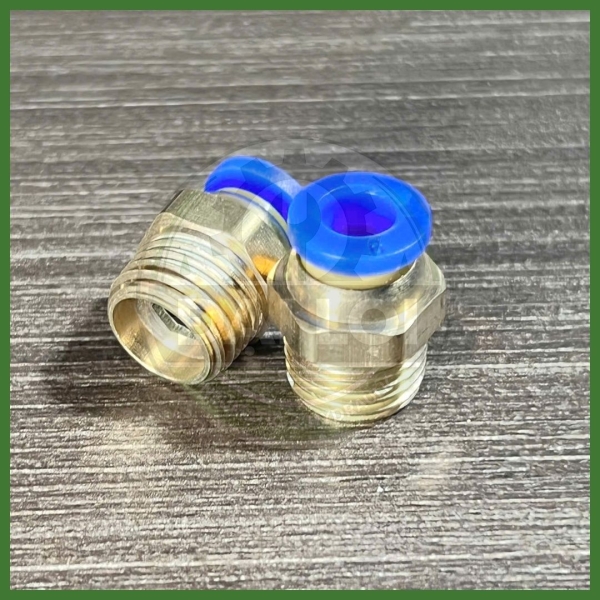

• Một đầu ghim ống nhanh và một đầu ren ngoài.
• Thân đồng thau, vòng nhấn nhựa màu xanh.
• Thiết kế thẳng, gọn, thuận tiện bố trí đường ống.
• Lắp ống nhanh bằng cơ cấu push-in, không cần siết hạt bắp.
• Dễ tháo ống để kiểm tra và bảo trì sau khi xả áp.
• Sử dụng với ống PU / PA / Nylon.
• Có nhiều tổ hợp đường kính ống và kích thước ren.
• Phù hợp với nhiều thiết bị khí nén có cổng ren trong tương thích.

Kích Thước Và Phân Loại

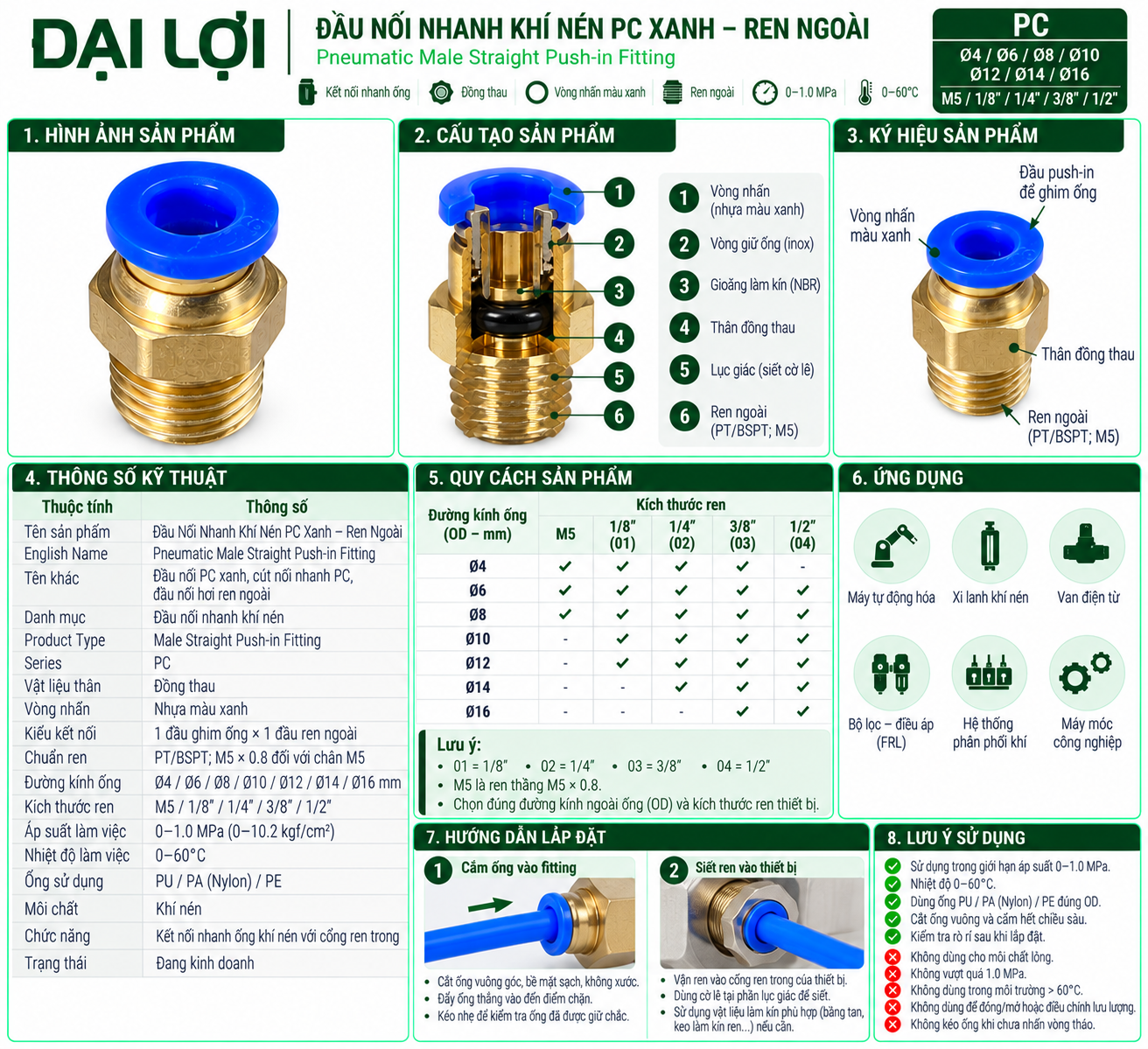

Cách đọc mã PC8-02:

• PC: Series đầu nối nhanh khí nén ren ngoài dạng thẳng.
• 8: Sử dụng ống có đường kính ngoài Ø8 mm.
• 02: Ren ngoài 1/4", thường gọi ren 13.

Quy ước mã ren: M5 = M5×0.8; 01 = 1/8" (ren 9.6); 02 = 1/4" (ren 13); 03 = 3/8" (ren 17); 04 = 1/2" (ren 21).

Lưu ý: Mã 01 / 02 / 03 / 04 thể hiện kích thước ren, không phải đường kính ống hoặc bước ren. Bảng trên gồm 28 tổ hợp mã sản phẩm.

Ứng Dụng Thực Tế

Đầu nối PC xanh thường được sử dụng trong các hệ thống khí nén như:

• Xi lanh khí nén SC, SDA, MAL, MA.
• Van điện từ khí nén 3V, 4V.
• Bộ lọc – điều áp FRL.
• Bộ chia khí và manifold.
• Van cơ khí khí nén.
• Máy đóng gói.
• Máy CNC.
• Máy lắp ráp tự động.
• Tủ điều khiển khí nén.
• Robot và cơ cấu chấp hành khí.
• Hệ thống phân phối khí trong máy móc.

Khi lắp đặt, cần kiểm tra đường kính ngoài ống, kích thước ren thiết bị và điều kiện vận hành để lựa chọn đầu nối phù hợp.

Hướng Dẫn Lựa Chọn

Khi chọn đầu nối PC xanh, cần xác định:

• Đường kính ngoài ống: Ø4 / Ø6 / Ø8 / Ø10 / Ø12 / Ø14 / Ø16 mm.
• Kích thước ren thiết bị: M5 / 1/8" / 1/4" / 3/8" / 1/2".
• Thiết bị cần kết nối phải có cổng ren trong tương thích.
• Kiểm tra chuẩn ren trước khi lắp.
• Chọn ống PU, PA hoặc Nylon có OD phù hợp.
• Kiểm tra áp suất và nhiệt độ làm việc.
• Xác định hướng đi ống và không gian lắp đặt.

Ví dụ:

• Ống Ø6 + ren 1/8" → PC6-01.
• Ống Ø8 + ren 1/4" → PC8-02.
• Ống Ø10 + ren 3/8" → PC10-03.
• Ống Ø12 + ren 1/2" → PC12-04.

Không có quy tắc ống Ø8 bắt buộc dùng ren 1/4". Đường kính ống và kích thước ren là hai thông số độc lập.

Hướng Dẫn Lắp Đặt

1. Ngắt nguồn khí và xả hết áp suất trong hệ thống.
2. Kiểm tra đúng kích thước và chuẩn ren của cổng thiết bị.
3. Lắp đầu ren ngoài vào thiết bị, sử dụng phương pháp làm kín ren phù hợp.
4. Siết bằng cờ lê tại phần lục giác, tránh siết quá lực.
5. Cắt đầu ống khí tương đối vuông, kiểm tra bề mặt không bị xước hoặc biến dạng.
6. Đẩy ống thẳng vào đầu push-in đến điểm chặn.
7. Kéo nhẹ ống để kiểm tra cơ cấu giữ.
8. Cấp khí trong phạm vi cho phép và kiểm tra độ kín.

Khi tháo ống: Xả áp hoàn toàn → nhấn đều vòng xanh → giữ vòng nhấn và kéo ống thẳng ra.

Không kéo mạnh ống khi chưa nhấn vòng tháo hoặc khi hệ thống còn áp suất.

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Lưu ý: Đầu nối PC chọn ống theo đường kính ngoài (OD), không phải đường kính trong. Không sử dụng ống bị méo, xước sâu hoặc bẻ gập ngay sát đầu nối.

Sản Phẩm Liên Quan

• Đầu nối nhanh khí nén PCF – Ren trong.
• Đầu nối nhanh khí nén PL – Co ren ngoài 90°.
• Đầu nối nhanh khí nén PU – Nối thẳng hai đầu ống.
• Đầu nối nhanh khí nén PE – Tê ba đầu ống.
• Đầu nối nhanh khí nén PY – Chia nhánh chữ Y.
• Van tiết lưu khí nén.
• Ống khí nén PU.
• Ống khí nén PA / Nylon.
• Van điện từ khí nén 4V.
• Xi lanh khí nén SC.

Góc Kiến Thức Đại Lợi

Đầu nối PC xanh có cấu tạo đơn giản nhưng việc chọn đúng đường kính ngoài ống và kích thước ren ảnh hưởng trực tiếp đến khả năng lắp đặt và độ kín của hệ thống.

Ví dụ, PC6-01 và PC6-02 đều sử dụng ống Ø6 mm nhưng khác kích thước ren. Nếu chỉ chọn theo đường kính ống mà không kiểm tra ren thiết bị, đầu nối có thể không lắp vừa.

Tìm hiểu thêm về cách đọc mã PC, phân biệt PC với PCF và xử lý lỗi rò khí trong các bài viết kiến thức liên quan của Đại Lợi.

Kiến Thức Liên Quan

• Đầu nối nhanh khí nén là gì?
• Cách đọc mã đầu nối PC.
• Phân biệt đầu nối PC và PCF.
• Đầu nối PC và PL khác nhau thế nào?
• Cách chọn đường kính ngoài ống khí nén.
• Phân biệt ren 9.6, ren 13, ren 17 và ren 21.
• Nguyên nhân đầu nối khí nén bị rò khí.
• Hướng dẫn tháo lắp ống PU đúng cách.

FAQ

Đầu nối PC xanh dùng để làm gì?
Dùng để kết nối nhanh ống khí nén PU / PA / Nylon với thiết bị có cổng ren trong tương thích.

PC8-02 là kích thước bao nhiêu?
PC8-02 sử dụng ống OD Ø8 mm và ren ngoài 1/4", thường gọi ren 13.

PC6-01 và PC6-02 khác nhau thế nào?
Cả hai đều sử dụng ống Ø6 mm. PC6-01 có ren ngoài 1/8", còn PC6-02 có ren ngoài 1/4".

Đầu nối PC xanh có dùng cho xi lanh khí nén không?
Có, khi xi lanh có cổng ren trong tương thích và hệ thống làm việc trong phạm vi thông số cho phép.

Đầu nối PC bị rò khí phải làm sao?
Kiểm tra vị trí rò. Nếu rò quanh ống, kiểm tra OD, độ sâu cắm và bề mặt ống. Nếu rò tại chân ren, kiểm tra kích thước, chuẩn ren và phương pháp làm kín. Phải xả áp trước khi tháo kiểm tra.

Lưu Ý Khi Mua

Khi chọn Đầu Nối Nhanh Khí Nén PC Xanh – Ren Ngoài, nên cung cấp:

• Đường kính ngoài ống: Ø4 / Ø6 / Ø8 / Ø10 / Ø12 / Ø14 / Ø16 mm.
• Kích thước ren thiết bị: M5 / 1/8" / 1/4" / 3/8" / 1/2".
• Mã sản phẩm nếu đã xác định: PC6-01, PC8-02, PC10-03...
• Loại ống sử dụng: PU / PA / Nylon.
• Áp suất và nhiệt độ làm việc.
• Loại thiết bị cần kết nối.

Không nên lựa chọn sản phẩm chỉ dựa trên đường kính ống hoặc kích thước ren riêng lẻ. Cần xác định đúng cả hai thông số để tránh mua sai.

Liên Hệ Tư Vấn

Nếu cần tư vấn lựa chọn Đầu Nối Nhanh Khí Nén PC Xanh – Ren Ngoài, vui lòng gửi đường kính ngoài ống khí nén (Ø4–Ø16 mm) và kích thước ren thiết bị (M5, ren 9.6, 13, 17 hoặc 21) để Đại Lợi hỗ trợ chọn đúng mã PC và báo giá nhanh.
