Ba Ngã Khí Nén PB Ren Ngoài Giữa Ø4–Ø12

Mã sản phẩm:

PB-PCXANH

Trạng thái:

Còn hàng

Số lần xem:

Ba Ngã Nối Nhanh Khí Nén PB – Ren Ngoài Giữa

Ba Ngã Nối Nhanh Khí Nén PB – Ren Ngoài Giữa là phụ kiện khí nén dạng chữ T, gồm hai đầu ghim ống nhanh push-in và một chân ren ngoài ở giữa. Sản phẩm dùng để kết nối hai đường ống khí nén với cổng ren trong của thiết bị, hỗ trợ chia hoặc hợp dòng khí. PB sử dụng ống PU / PA (Nylon)/ PE Ø4–Ø12 mm, với các lựa chọn ren M5, 1/8", 1/4", 3/8" và 1/2".

Chia sẻ:

Thông số kỹ thuật

Thuộc tính	Thông số
Product Type	Male Branch Tee Push-in Fitting
Series	PB
Hình dạng	Chữ T
Số cổng	3
Kiểu kết nối	2 đầu push-in × 1 ren ngoài giữa
Vị trí chân ren	Vuông góc với hai đầu nối ống
Vật liệu thân	Nhựa
Vật liệu chân ren	Đồng thau
Vòng nhấn	Nhựa màu xanh
Gioăng làm kín	NBR
Đường kính ngoài ống	Ø4 / Ø6 / Ø8 / Ø10 / Ø12 mm
Kích thước ren	M5 / 1/8" / 1/4" / 3/8" / 1/2"
Chuẩn ren ống	PT/BSPT
Áp suất làm việc	0–1.0 MPa (khoảng 0–10.2 kgf/cm²)
Nhiệt độ làm việc	0–60°C
Ống tương thích	PU / PA (Nylon) / PE
Môi chất chính	Khí nén
Khả năng xoay	Không xoay
Chức năng	Kết nối, chia hoặc hợp dòng khí

Thông tin sản phẩm

Xem nhanh

Giới Thiệu Sản Phẩm
Ưu Điểm Nổi Bật
Kích Thước Và Phân Loại
- Cách đọc mã PB8-02
Ứng Dụng Thực Tế
Hướng Dẫn Lựa Chọn
Hướng Dẫn Lắp Đặt
Lỗi Thường Gặp & Lưu Ý Kỹ Thuật
Sản Phẩm Liên Quan
Góc Kiến Thức Đại Lợi
Kiến Thức Liên Quan
FAQ
Lưu Ý Khi Mua
Liên Hệ Tư Vấn

Giới Thiệu Sản Phẩm

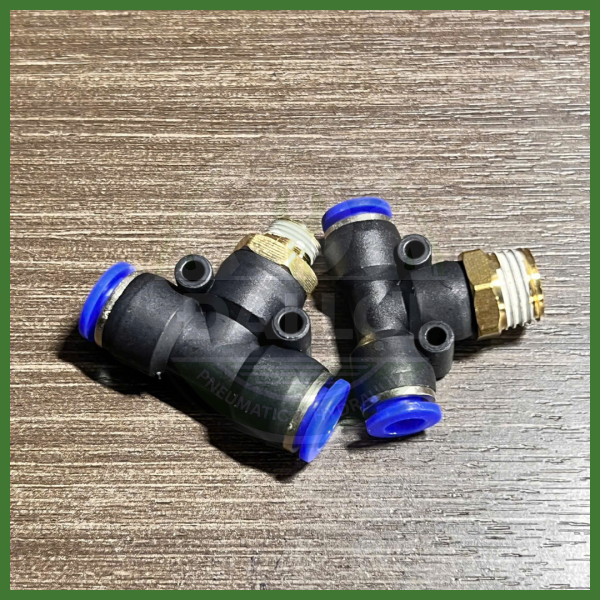

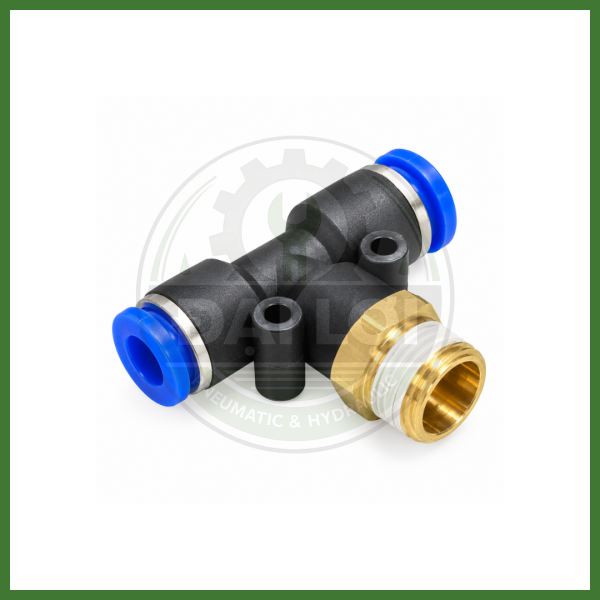

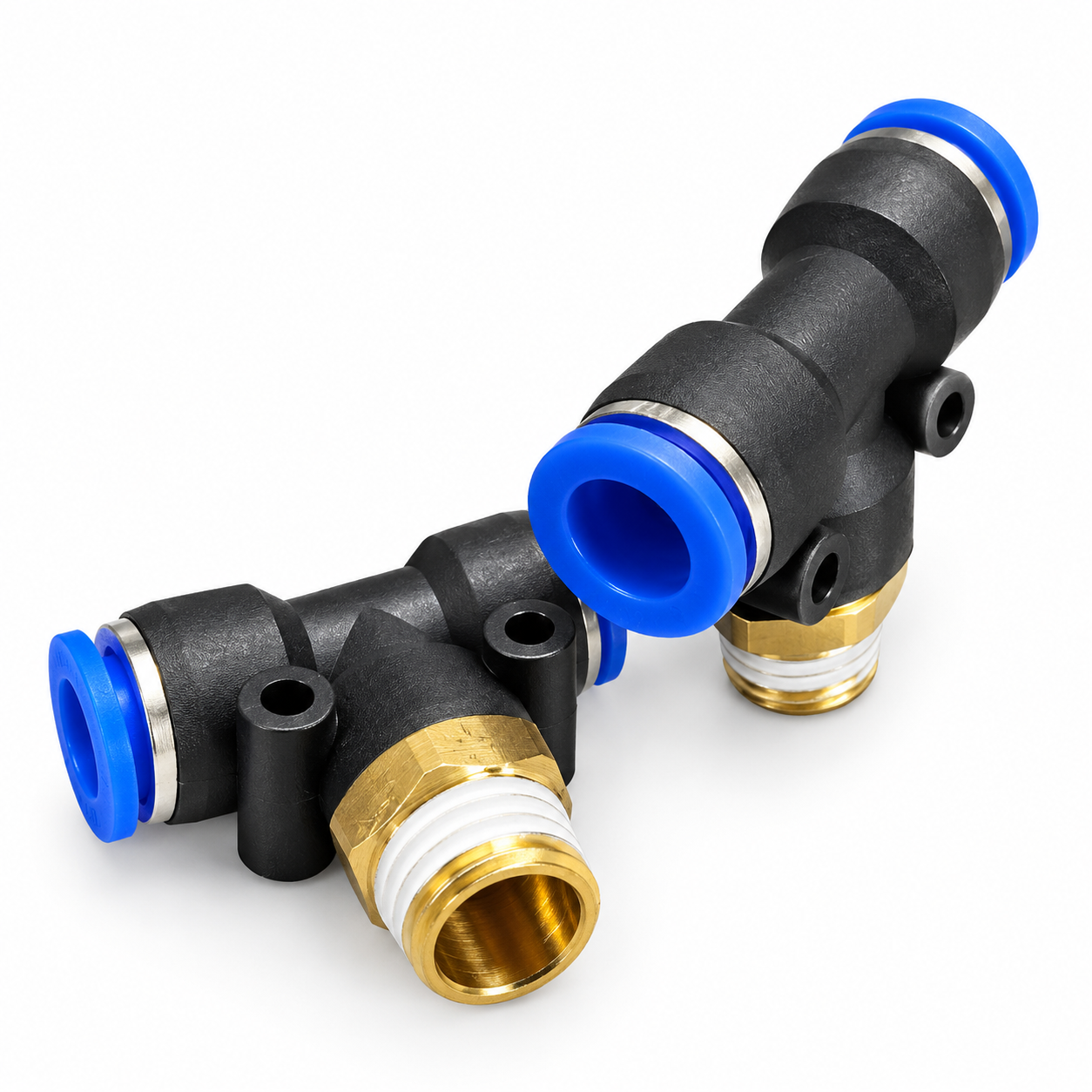

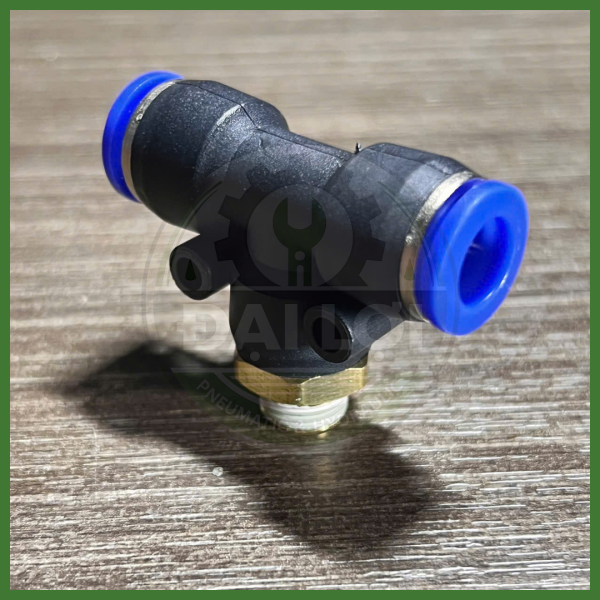

Ba ngã nối nhanh khí nén PB thuộc nhóm Male Branch Tee Push-in Fitting, có thiết kế chữ T với hai đầu nối ống đối diện nhau và một chân ren ngoài nằm vuông góc ở giữa.

Sản phẩm có thân nhựa, chân ren đồng thau và vòng nhấn màu xanh. Cơ cấu push-in giúp kết nối hoặc tháo ống nhanh chóng, thuận tiện khi lắp đặt và bảo trì.

PB chỉ thực hiện chức năng kết nối và phân nhánh, không điều chỉnh áp suất, tiết lưu, đóng/mở khí hoặc tự động chia đều lưu lượng.

Ưu Điểm Nổi Bật

Thiết kế chữ T gồm hai đầu push-in và một chân ren ngoài giữa.
Kết nối nhanh hai đường ống khí nén.
Thân nhựa PBT, chân ren đồng thau mạ nickel.
Vòng nhấn màu xanh thuận tiện tháo lắp ống.
Có thể chia hoặc hợp dòng khí tùy cách bố trí.
Thân chữ T có khả năng xoay để điều chỉnh hướng lắp.
Thiết kế gọn, phù hợp các vị trí cần phân nhánh khí.
Nhiều lựa chọn đường kính ống và kích thước ren.
Thuận tiện kiểm tra, thay thế và bảo trì.

Kích Thước Và Phân Loại

Đường kính ống	Mã sản phẩm	Ren ngoài giữa
Ø4	PB4-M5	M5
Ø4	PB4-01	1/8"
Ø4	PB4-02	1/4"
Ø6	PB6-01	1/8"
Ø6	PB6-02	1/4"
Ø6	PB6-03	3/8"
Ø6	PB6-04	1/2"
Ø8	PB8-01	1/8"
Ø8	PB8-02	1/4"
Ø8	PB8-03	3/8"
Ø8	PB8-04	1/2"
Ø10	PB10-01	1/8"
Ø10	PB10-02	1/4"
Ø10	PB10-03	3/8"
Ø10	PB10-04	1/2"
Ø12	PB12-01	1/8"
Ø12	PB12-02	1/4"
Ø12	PB12-03	3/8"
Ø12	PB12-04	1/2"

Cách đọc mã PB8-02

PB: Ba ngã nối nhanh khí nén ren ngoài giữa.
8: Hai đầu push-in đều sử dụng ống OD Ø8 mm.
02: Chân ren ngoài 1/4", thường gọi ren 13.

PB8-02 = Hai đầu ghim ống Ø8 mm × Một chân ren ngoài 1/4".

Bảng quy đổi mã ren:

Mã	Kích thước ren	Cách gọi phổ biến
M5	M5	Ren M5
01	1/8"	Ren 9.6
02	1/4"	Ren 13
03	3/8"	Ren 17
04	1/2"	Ren 21

Mã 01 / 02 / 03 / 04 thể hiện kích thước ren, không phải đường kính ống.

Ứng Dụng Thực Tế

Ba ngã nối nhanh khí nén PB thường được sử dụng trong:

Hệ thống phân phối khí nén.
Máy tự động hóa.
Máy đóng gói.
Máy CNC.
Máy lắp ráp.
Cụm điều khiển xi lanh khí nén.
Van điện từ có cổng ren trong.
Manifold và bộ chia khí.
Bộ lọc – điều áp khí nén.
Các vị trí cần lấy thêm nhánh khí tại cổng thiết bị.

PB có thể dùng để chia khí từ chân ren giữa ra hai đường ống, hoặc kết nối một thiết bị vào giữa tuyến ống khí.

Hướng Dẫn Lựa Chọn

Khi chọn đầu nối nhanh khí nén PB, cần xác định:

Có cần hai đầu nối ống và một chân ren ngoài giữa hay không.
Đường kính ngoài hai ống: Ø4 / Ø6 / Ø8 / Ø10 / Ø12 mm.
Kích thước cổng ren trong của thiết bị.
Chuẩn ren của thiết bị.
Loại ống PU hoặc PA (Nylon).
Áp suất và nhiệt độ vận hành.
Hướng bố trí hai đường ống.

Ví dụ:

Hai ống Ø4 + ren trong M5 → PB4-M5.
Hai ống Ø6 + ren trong 1/4" → PB6-02.

Phân biệt PB và PE:

PB: Hai đầu ghim ống và một chân ren ngoài giữa.
PE: Ba đầu đều ghim ống, không có chân ren.

Không nên chọn PB chỉ dựa vào kích thước ống. Đường kính ngoài ống và kích thước ren là hai thông số độc lập.

Hướng Dẫn Lắp Đặt

Ngắt nguồn khí và xả hết áp suất hệ thống.
Kiểm tra đúng đường kính ngoài ống và kích thước ren thiết bị.
Làm sạch cổng ren trong và chân ren ngoài PB.
Sử dụng phương pháp làm kín phù hợp với kiểu ren.
Vặn chân ren ngoài PB vào cổng ren trong của thiết bị, tránh chéo ren.
Siết bằng dụng cụ phù hợp, không dùng lực quá lớn.
Điều chỉnh hướng thân chữ T theo vị trí đường ống cần lắp.
Cắt vuông đầu hai ống và kiểm tra bề mặt không bị xước hoặc biến dạng.

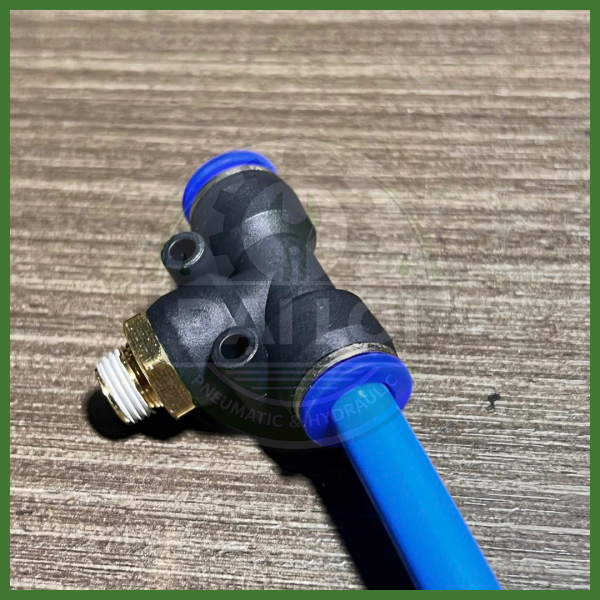

Cắm từng ống thẳng vào đầu push-in đến đúng vị trí giữ và làm kín.
Kéo nhẹ từng ống để kiểm tra khả năng giữ.
Cấp khí trong phạm vi làm việc và kiểm tra độ kín của cả ba cổng cùng vùng thân nối.

Khi tháo ống: Xả áp hoàn toàn → Nhấn vòng xanh → Giữ vòng nhấn → Kéo thẳng ống ra.

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Hiện tượng	Nguyên nhân	Khuyến nghị
Rò tại một đầu push-in	Ống chưa cắm đúng vị trí	Cắm lại đúng vị trí giữ và làm kín
Cắm đúng vẫn rò	Ống xước, méo hoặc cắt xiên	Cắt lại đầu ống
Một ống bị tuột	Sai OD hoặc cơ cấu giữ hỏng	Kiểm tra đúng đầu bị lỗi
Cả hai ống dễ tuột	Chọn sai đường kính ngoài ống	Đối chiếu lại mã PB
Rò tại chân ren	Sai ren hoặc làm kín không phù hợp	Kiểm tra mối ren
Không vặn vừa	Sai kích thước hoặc chuẩn ren	Đối chiếu cổng thiết bị
Không tháo được ống	Còn áp hoặc chưa nhấn hết vòng	Xả áp rồi tháo
Rò tại vùng thân xoay	Bộ phận làm kín suy giảm	Thay fitting
Thân bị nứt	Va đập hoặc chịu tải cơ học lớn	Thay fitting
Lưu lượng hai nhánh khác nhau	Trở lực các nhánh khác nhau	Kiểm tra toàn bộ mạch khí
Lưu lượng tổng không đạt	Ống hoặc fitting quá nhỏ, tổn thất hệ thống cao	Kiểm tra kích thước toàn tuyến

Lưu ý: PB chỉ tạo đường thông giữa ba cổng, không có cơ cấu tự cân bằng lưu lượng. Vì vậy, hai nhánh khí không mặc định nhận lưu lượng bằng nhau.

Sản Phẩm Liên Quan

Đầu nối nhanh khí nén PC – Ren ngoài dạng thẳng.
Co nối nhanh khí nén PL – Ren ngoài 90°.
Tê nối nhanh khí nén PE – Ba đầu ghim ống.
Đầu nối nhanh khí nén PY – Chia nhánh chữ Y.
Đầu nối nhanh khí nén PU – Nối thẳng hai ống.
Đầu nối nhanh khí nén PD.
Ống khí nén PU.
Ống khí nén PA (Nylon).
Bộ chia khí nén.
Van điện từ khí nén.

Góc Kiến Thức Đại Lợi

PB và PE đều là đầu nối khí nén ba ngã nhưng khác nhau về cấu tạo.

PB có hai đầu push-in và một chân ren ngoài giữa, thích hợp kết nối hai đường ống với cổng ren trong của thiết bị. Trong khi đó, PE có ba đầu push-in, dùng để nối hoặc phân nhánh giữa ba đoạn ống.

Ngoài ra, PB cho phép chia hoặc hợp dòng khí nhưng không tự chia đều lưu lượng giữa hai nhánh.

Kiến Thức Liên Quan

Đầu nối nhanh khí nén là gì?
Phân biệt đầu nối PB, PD và PE.
Khi nào nên sử dụng tê ren ngoài giữa?
Cách đọc mã đầu nối khí nén PB.
Cách chọn đường kính ngoài ống khí nén.
Phân biệt ren 9.6, ren 13, ren 17 và ren 21.
Nguyên nhân đầu nối khí nén bị rò khí.
Hướng dẫn tháo lắp đầu nối push-in.
Vì sao lưu lượng khí ở hai nhánh không bằng nhau?

FAQ

Đầu nối nhanh khí nén PB dùng để làm gì?

PB dùng để kết nối hai đường ống khí nén với một cổng ren trong của thiết bị, đồng thời cho phép chia hoặc hợp dòng khí.

Đầu nối PB và PE khác nhau thế nào?

PB có hai đầu ghim ống và một chân ren ngoài giữa, còn PE có ba đầu ghim ống.

PB8-02 dùng ống và ren bao nhiêu?

PB8-02 sử dụng hai ống OD Ø8 mm và chân ren ngoài 1/4", thường gọi ren 13.

Thân đầu nối PB có xoay được không?

Có. Thân chữ T có thể xoay để điều chỉnh hướng lắp hai đầu ống, nhưng không được sử dụng như khớp quay liên tục khi máy hoạt động.

Vì sao hai nhánh khí qua PB có lưu lượng khác nhau?

Do trở lực, áp suất, chiều dài ống và nhu cầu sử dụng khí của từng nhánh khác nhau. PB không có cơ cấu tự chia đều lưu lượng.

Lưu Ý Khi Mua

Khi chọn Ba Ngã Nối Nhanh Khí Nén PB – Ren Ngoài Giữa, nên cung cấp:

Đường kính ngoài hai ống: Ø4 / Ø6 / Ø8 / Ø10 / Ø12 mm.
Kích thước cổng ren trong thiết bị: M5 / 1/8" / 1/4" / 3/8" / 1/2".
Mã sản phẩm nếu đã xác định: PB6-02, PB8-02, PB10-03...
Loại ống sử dụng: PU / PA (Nylon).
Áp suất và nhiệt độ làm việc.
Hướng bố trí đường ống.
Số lượng và quy cách cần đặt mua.

Cần phân biệt rõ PB có chân ren ngoài giữa với PE có ba đầu ghim ống để tránh mua sai loại.

Liên Hệ Tư Vấn

Nếu cần tư vấn lựa chọn Ba Ngã Nối Nhanh Khí Nén PB – Ren Ngoài Giữa, vui lòng gửi đường kính ngoài ống khí nén (Ø4–Ø12 mm) và kích thước cổng ren trong của thiết bị (M5, ren 9.6, 13, 17 hoặc 21) để Đại Lợi hỗ trợ chọn đúng mã PB và báo giá nhanh.
