Co Nối Khí Nén PL Ren Ngoài 90° Ø4–Ø16

Giới Thiệu Sản Phẩm

Co nối nhanh khí nén PL thuộc nhóm Male Elbow Push-in Fitting, có thiết kế góc 90°, giúp kết nối ống khí nén với van điện từ, xi lanh, bộ lọc khí và các thiết bị có cổng ren trong.

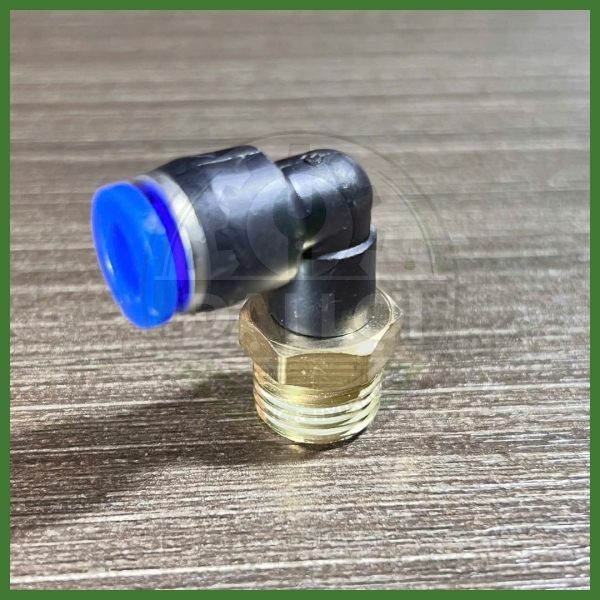

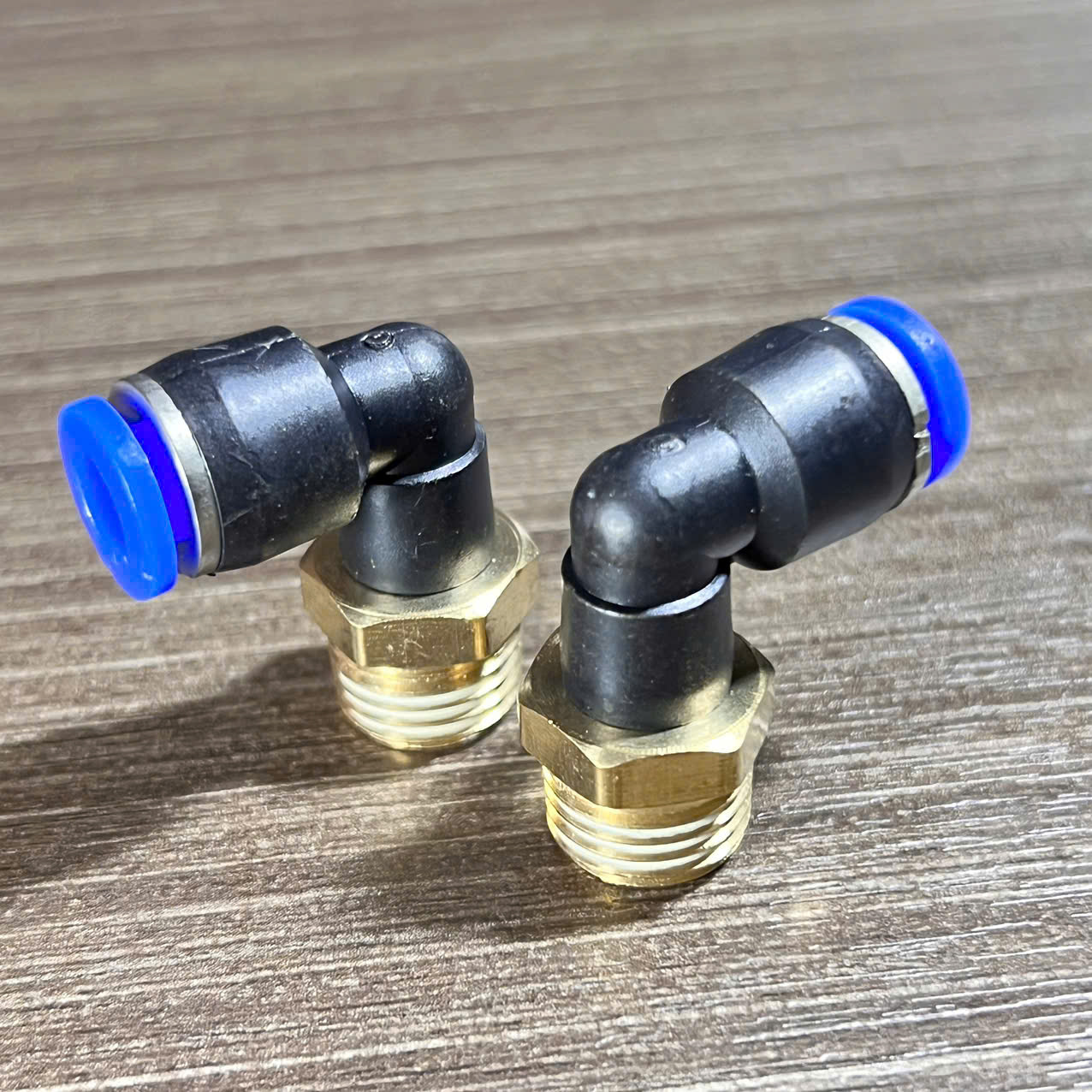

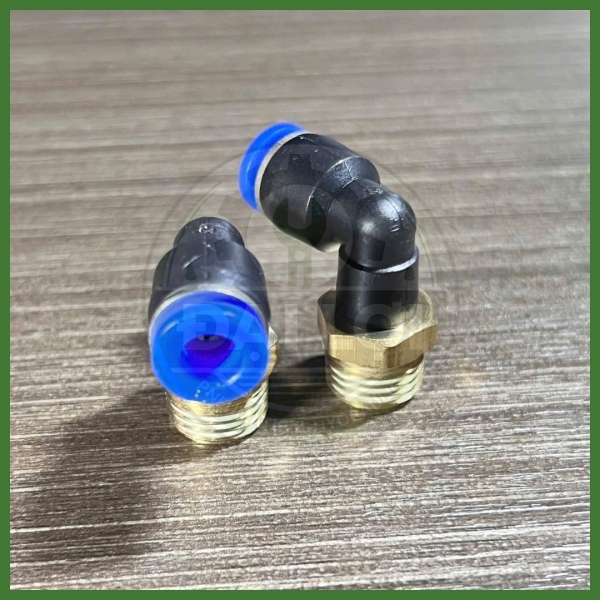

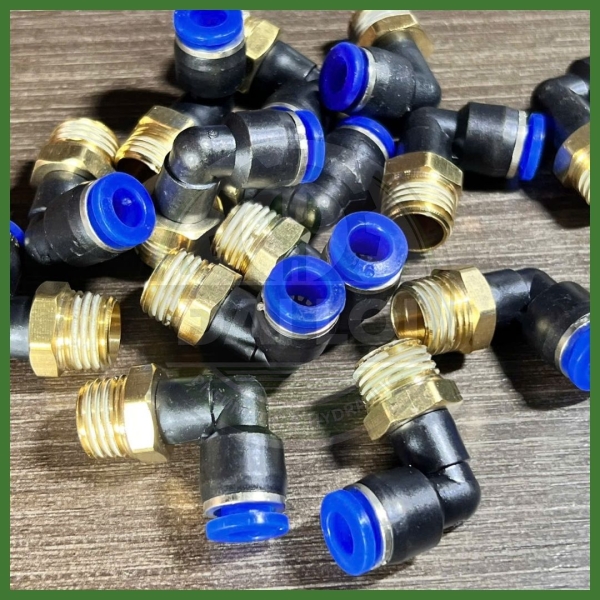

Sản phẩm có thân nhựa Polyme kỹ thuật cao cấp, phần ren bằng đồng và vòng nhấn màu xanh. Cơ cấu push-in giúp giữ và làm kín ống mà không cần siết hạt bắp tại đầu ống.

Logic kết nối: Ống PU / PA (Nylon) → Đầu push-in → Thân PL 90° → Ren ngoài → Cổng ren trong thiết bị.

Khác với đầu nối PC dạng thẳng, PL giúp chuyển hướng đường ống 90°, thuận tiện bố trí ống tại các vị trí có không gian hạn chế.

PL chỉ thực hiện chức năng kết nối và chuyển hướng, không điều chỉnh lưu lượng, giảm áp hoặc đóng/mở khí.

---

Ưu Điểm Nổi Bật

• Một đầu ghim ống nhanh và một đầu ren ngoài.
• Thiết kế góc 90°, giúp chuyển hướng đường ống khí nén.
• Thân nhựa Polyme kỹ thuật cao cấp kết hợp vòng ren đồng.
• Vòng nhấn màu xanh, thuận tiện tháo lắp ống.
• Kết nối nhanh bằng cơ cấu push-in, không cần siết hạt bắp.
• Giúp hạn chế uốn gập ống ngay sát cổng thiết bị.
• Thiết kế gọn, phù hợp không gian lắp đặt hạn chế.
• Có nhiều lựa chọn đường kính ống và kích thước ren.
• Sử dụng với ống PU / PA (Nylon) phù hợp.

---

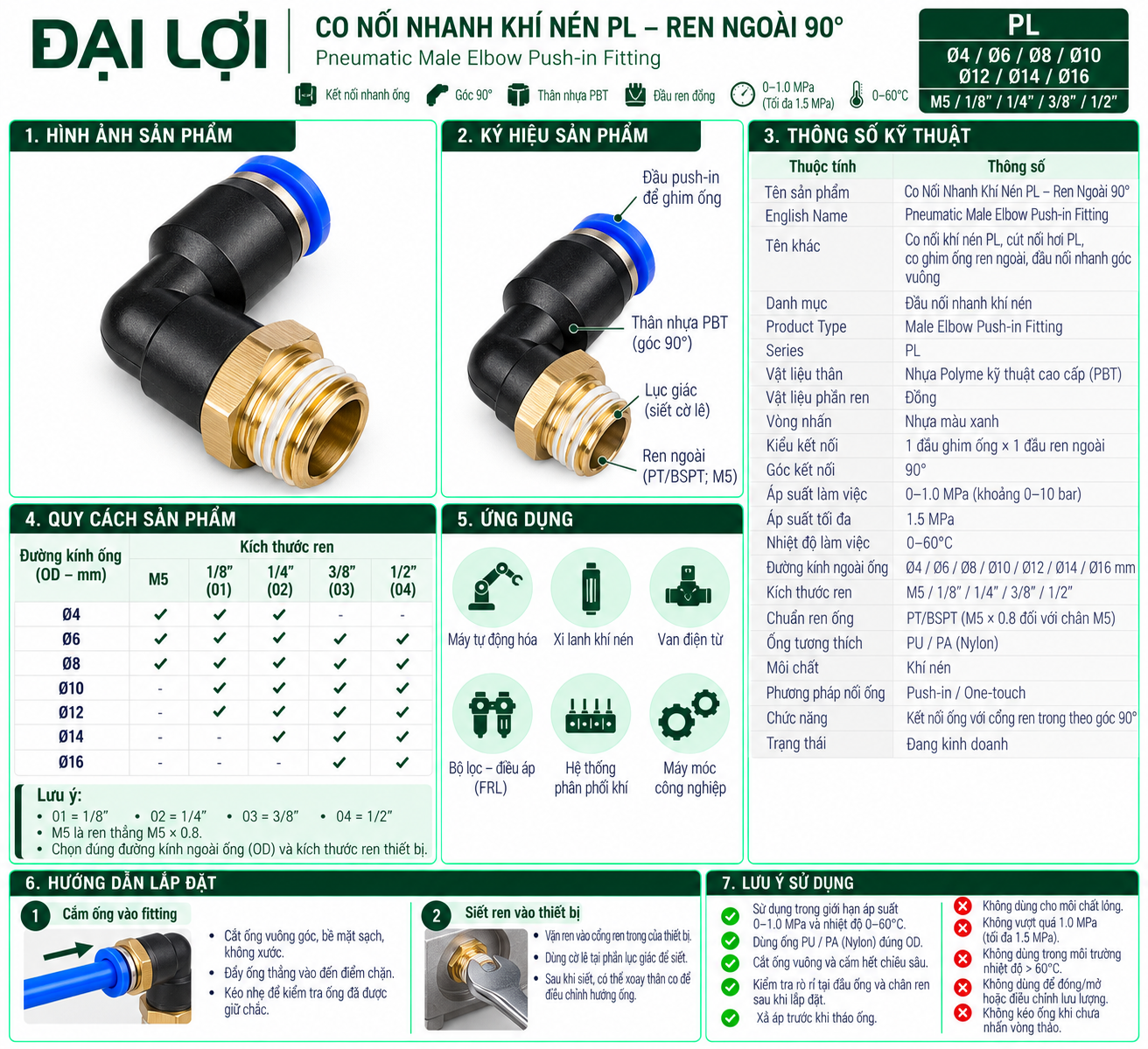

Kích Thước Và Phân Loại

Quy cách đường kính ống và ren

Nhóm	Quy cách
Đường kính ngoài ống	Ø4 / Ø6 / Ø8 / Ø10 / Ø12 / Ø14 / Ø16 mm
Ren	M5 / 1/8" / 1/4" / 3/8" / 1/2"

Quy ước mã ren:

Mã	Kích thước ren	Cách gọi phổ biến
M5	M5	Ren M5
01	1/8"	Ren 9.6
02	1/4"	Ren 13
03	3/8"	Ren 17
04	1/2"	Ren 21

Cách đọc mã PL8-02:

• PL: Co nối nhanh khí nén ren ngoài 90°.
• 8: Sử dụng ống có đường kính ngoài Ø8 mm.
• 02: Ren ngoài 1/4", thường gọi ren 13.

PL8-02 = Ống Ø8 mm × Ren ngoài 1/4".

Ví dụ:

• PL6-01: Ống Ø6 mm × ren ngoài 1/8".
• PL10-03: Ống Ø10 mm × ren ngoài 3/8".
• PL12-04: Ống Ø12 mm × ren ngoài 1/2".

Mã 01 / 02 / 03 / 04 thể hiện kích thước ren, không phải đường kính ống hoặc bước ren.

Các tổ hợp đường kính ống và kích thước ren cần được đối chiếu với danh mục sản phẩm thực tế khi đặt hàng.

---

Ứng Dụng Thực Tế

Co nối nhanh khí nén PL thường được sử dụng trong:

• Xi lanh khí nén SC, SDA, MAL, MA.
• Van điện từ khí nén 3V, 4V.
• Bộ lọc – điều áp FRL.
• Bộ chia khí và manifold.
• Van cơ khí khí nén.
• Máy đóng gói.
• Máy CNC.
• Máy lắp ráp tự động.
• Tủ điều khiển khí nén.
• Robot và cơ cấu chấp hành khí.
• Các vị trí cổng khí nằm sát khung máy hoặc vách máy.

PL đặc biệt hữu ích khi cần chuyển hướng ống 90° ngay sau cổng ren, giúp bố trí đường ống gọn hơn và hạn chế uốn gập ống sát đầu nối.

Khả năng sử dụng với từng thiết bị phụ thuộc vào đường kính ngoài ống, kích thước ren và điều kiện vận hành thực tế.

---

Hướng Dẫn Lựa Chọn

Khi chọn co nối nhanh khí nén PL, cần xác định:

• Đường kính ngoài ống: Ø4 / Ø6 / Ø8 / Ø10 / Ø12 / Ø14 / Ø16 mm.
• Kích thước ren thiết bị: M5 / 1/8" / 1/4" / 3/8" / 1/2".
• Thiết bị có cổng ren trong tương thích.
• Đường ống cần chuyển hướng 90°.
• Kiểm tra chuẩn ren trước khi lắp.
• Chọn ống PU hoặc PA (Nylon) có OD phù hợp.
• Kiểm tra áp suất và nhiệt độ làm việc.
• Xác định hướng lắp đặt phù hợp với đường ống.

Ví dụ:

• Ống Ø6 + ren 1/8" → PL6-01.
• Ống Ø8 + ren 1/4" → PL8-02.
• Ống Ø10 + ren 3/8" → PL10-03.

Phân biệt PL và PC: PL dùng khi cần chuyển hướng ống 90°, còn PC dùng khi cần kết nối thẳng.

Không có quy tắc ống Ø8 bắt buộc dùng ren 1/4". Đường kính ngoài ống và kích thước ren là hai thông số độc lập.

---

Hướng Dẫn Lắp Đặt

1. Ngắt nguồn khí và xả hết áp suất trong hệ thống.
2. Kiểm tra đúng kích thước và chuẩn ren của cổng thiết bị.
3. Làm sạch ren và sử dụng phương pháp làm kín phù hợp.
4. Vặn chân ren vào thiết bị bằng tay trước để tránh chéo ren.
5. Xác định hướng đầu co 90° phù hợp với đường ống.
6. Siết tại phần lục giác bằng dụng cụ phù hợp, tránh siết quá lực.
7. Cắt đầu ống tương đối vuông, kiểm tra không bị xước hoặc biến dạng.

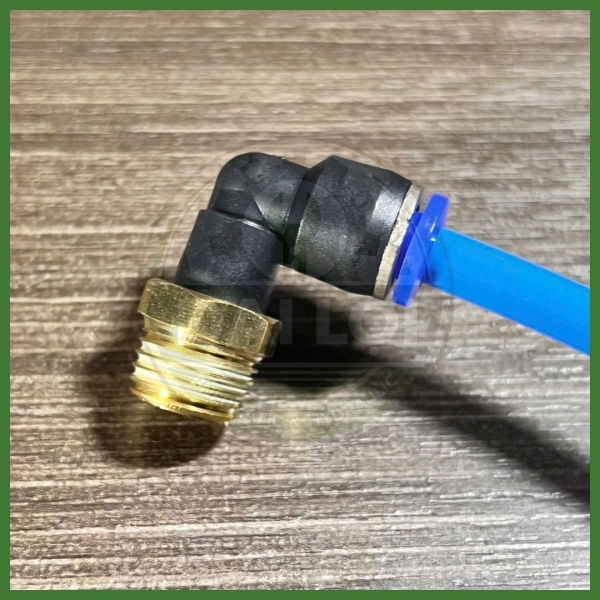

8. Đẩy ống thẳng vào đầu push-in đến đúng vị trí giữ và làm kín.
9. Kéo nhẹ ống để kiểm tra khả năng giữ.
10. Cấp khí trong phạm vi làm việc phù hợp và kiểm tra độ kín tại đầu ống, chân ren và thân co.

Khi tháo ống: Xả áp hoàn toàn → Nhấn đều vòng xanh → Giữ vòng nhấn và kéo ống thẳng ra.

Không nới lỏng chân ren chỉ để chỉnh hướng nếu thao tác đó làm mất độ kín của mối nối.

---

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Hiện tượng	Nguyên nhân	Khuyến nghị
Rò tại đầu push-in	Ống chưa cắm đúng vị trí	Cắm lại ống đúng vị trí giữ và làm kín
Cắm đúng vẫn rò	Ống xước, méo hoặc cắt xiên	Cắt lại đoạn đầu ống
Ống bị tuột	Sai OD, cắm nông hoặc bộ phận giữ ống hỏng	Kiểm tra ống và fitting
Rò chân ren	Sai ren hoặc làm kín không phù hợp	Kiểm tra ren và vật liệu làm kín
Không vặn vừa	Sai mã ren hoặc chuẩn ren	Đối chiếu cổng thiết bị
Không tháo được ống	Chưa nhấn hết vòng hoặc còn áp	Xả áp rồi nhấn đều vòng
Vòng xanh bị kẹt	Bụi bẩn hoặc cơ cấu hỏng	Vệ sinh hoặc thay fitting
Rò tại thân co	Thân co nứt hoặc bộ phận làm kín hỏng	Ngừng sử dụng và thay fitting
Ống gập sát PL	Bố trí ống hoặc hướng co chưa phù hợp	Điều chỉnh phương án bố trí đường ống
Hướng co không phù hợp	Chưa xác định hướng trước khi siết	Xả áp, tháo và lắp lại đúng hướng
Rò sau nhiều lần tháo	Đầu ống hoặc bộ phận làm kín bị mòn	Cắt lại ống hoặc thay fitting

Lưu ý: PL chọn ống theo đường kính ngoài (OD), không phải đường kính trong. Không dùng ống méo, xước sâu, bẻ gập sát fitting hoặc để lực kéo ngang tác động liên tục lên thân co.

---

Sản Phẩm Liên Quan

• Đầu nối nhanh khí nén PC – Ren ngoài dạng thẳng.
• Đầu nối nhanh khí nén PCF – Ren trong dạng thẳng.
• Co nối nhanh khí nén PLF – Ren trong 90°.
• Co nối nhanh khí nén PV – Nối góc hai đầu ống.
• Đầu nối nhanh khí nén PU – Nối thẳng hai đầu ống.
• Đầu nối nhanh khí nén PE – Tê ba đầu ống.
• Van tiết lưu khí nén.
• Ống khí nén PU.
• Ống khí nén PA (Nylon).
• Van điện từ khí nén 4V.
• Xi lanh khí nén SC.

---

Góc Kiến Thức Đại Lợi

Co nối nhanh khí nén PL và PC đều có một đầu ghim ống và một đầu ren ngoài, nhưng khác nhau về hướng kết nối. PC nối thẳng, trong khi PL chuyển hướng 90°, giúp bố trí đường ống thuận tiện tại vị trí lắp đặt hạn chế.

Ví dụ, PL8-01 và PL8-02 đều sử dụng ống Ø8 mm nhưng khác kích thước ren. Vì vậy, cần chọn đúng cả đường kính ống và ren thiết bị để tránh lắp sai.

Tìm hiểu thêm về cách đọc mã PL, phân biệt PC và PL, cũng như hướng dẫn lắp đặt co nối nhanh trong các bài viết kiến thức liên quan của Đại Lợi.

---

Kiến Thức Liên Quan

• Đầu nối nhanh khí nén là gì?
• Co nối nhanh khí nén PL dùng để làm gì?
• Phân biệt đầu nối PC và PL.
• Cách đọc mã đầu nối PL.
• Cách chọn đường kính ngoài ống khí nén.
• Phân biệt ren 9.6, ren 13, ren 17 và ren 21.
• Cách bố trí co nối 90° trong không gian hẹp.
• Nguyên nhân đầu nối khí nén bị rò khí.
• Hướng dẫn tháo lắp ống PU đúng cách.

---

FAQ

Co nối nhanh khí nén PL dùng để làm gì?
Dùng để kết nối ống khí nén với thiết bị có cổng ren trong và chuyển hướng đường ống 90°.

Co nối PL và PC khác nhau thế nào?
PL là đầu nối góc 90°, còn PC là đầu nối thẳng. Cả hai đều có một đầu push-in và một đầu ren ngoài.

PL8-02 dùng ống và ren bao nhiêu?
PL8-02 sử dụng ống OD Ø8 mm và ren ngoài 1/4", thường gọi ren 13.

Co nối PL có dùng với ống PU không?
Có. PL sử dụng với ống PU hoặc PA (Nylon) có đường kính ngoài phù hợp.

Co nối PL bị rò khí phải làm sao?
Kiểm tra vị trí rò tại đầu ống, chân ren hoặc thân co. Kiểm tra OD, độ sâu cắm, bề mặt ống và tình trạng làm kín. Phải xả áp trước khi tháo kiểm tra.

---

Lưu Ý Khi Mua

Khi chọn Co Nối Nhanh Khí Nén PL – Ren Ngoài 90°, nên cung cấp:

• Đường kính ngoài ống: Ø4 / Ø6 / Ø8 / Ø10 / Ø12 / Ø14 / Ø16 mm.
• Kích thước ren thiết bị: M5 / 1/8" / 1/4" / 3/8" / 1/2".
• Mã sản phẩm nếu đã xác định: PL6-01, PL8-02, PL10-03...
• Loại ống sử dụng: PU / PA (Nylon).
• Áp suất và nhiệt độ làm việc.
• Vị trí lắp đặt và hướng đi ống.
• Số lượng và quy cách cần đặt mua.

Không nên lựa chọn sản phẩm chỉ dựa trên đường kính ống hoặc kích thước ren riêng lẻ. Cần xác định đúng cả hai thông số để tránh mua sai.

---

Liên Hệ Tư Vấn

Nếu cần tư vấn lựa chọn Co Nối Nhanh Khí Nén PL – Ren Ngoài 90°, vui lòng gửi đường kính ngoài ống khí nén (Ø4–Ø16 mm) và kích thước ren thiết bị (M5, ren 9.6, 13, 17 hoặc 21) để Đại Lợi hỗ trợ chọn đúng mã PL và báo giá nhanh.
