Đầu Nối Khí Nén XPCF XCPC Ren Trong

Giới Thiệu Sản Phẩm

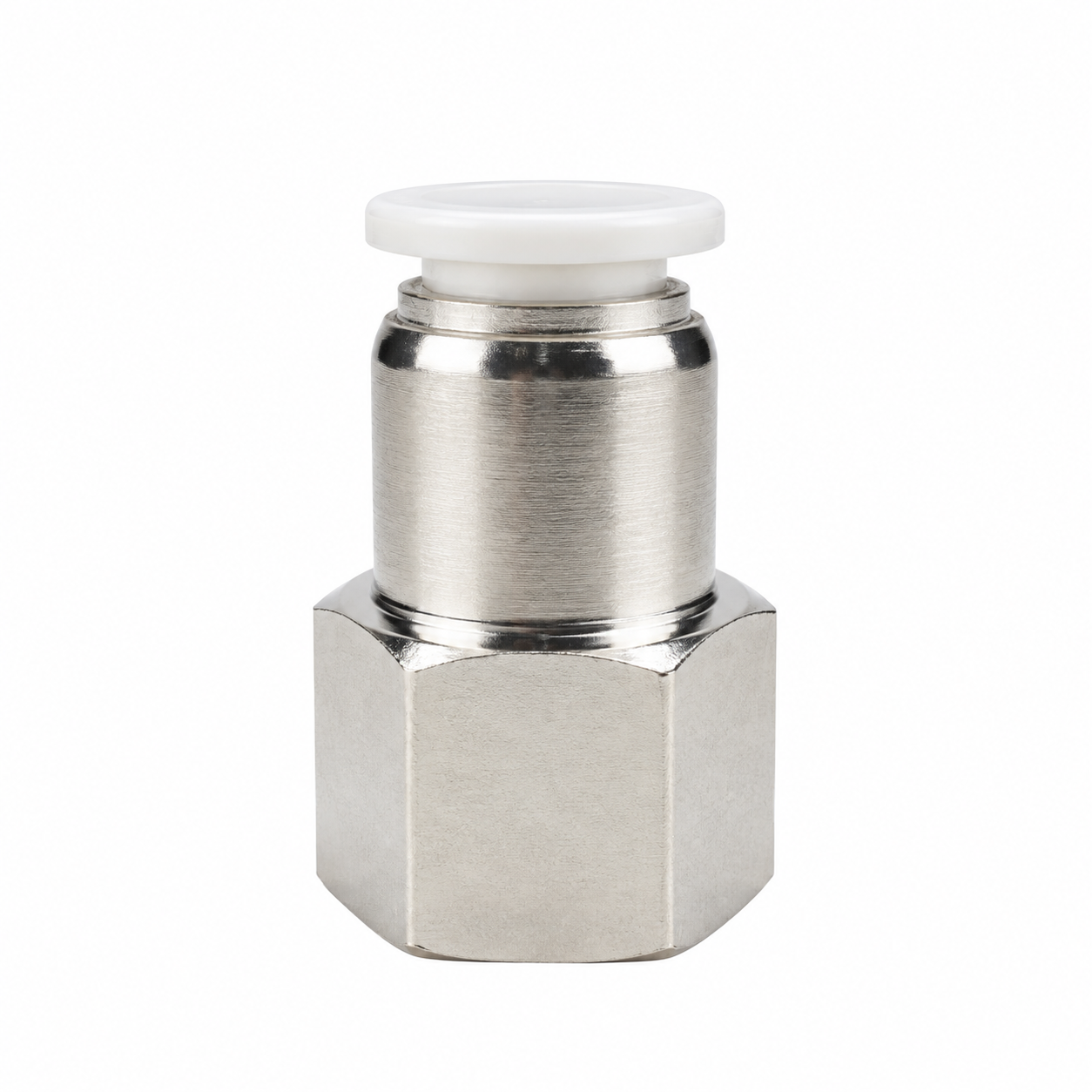

Đầu Nối Khí Nén 1 Đầu Ren Trong XPCF XCPC thuộc dòng đầu nối nhanh khí nén của XCPC, được thiết kế theo kiểu nối thẳng, gồm một đầu cắm nhanh (Push-in) và một đầu ren trong R (BSPT). Đây là giải pháp kết nối phổ biến giữa ống khí Nylon hoặc PU với các thiết bị có ren ngoài như van điện từ, xi lanh khí nén, bộ lọc khí và nhiều thiết bị tự động hóa khác.

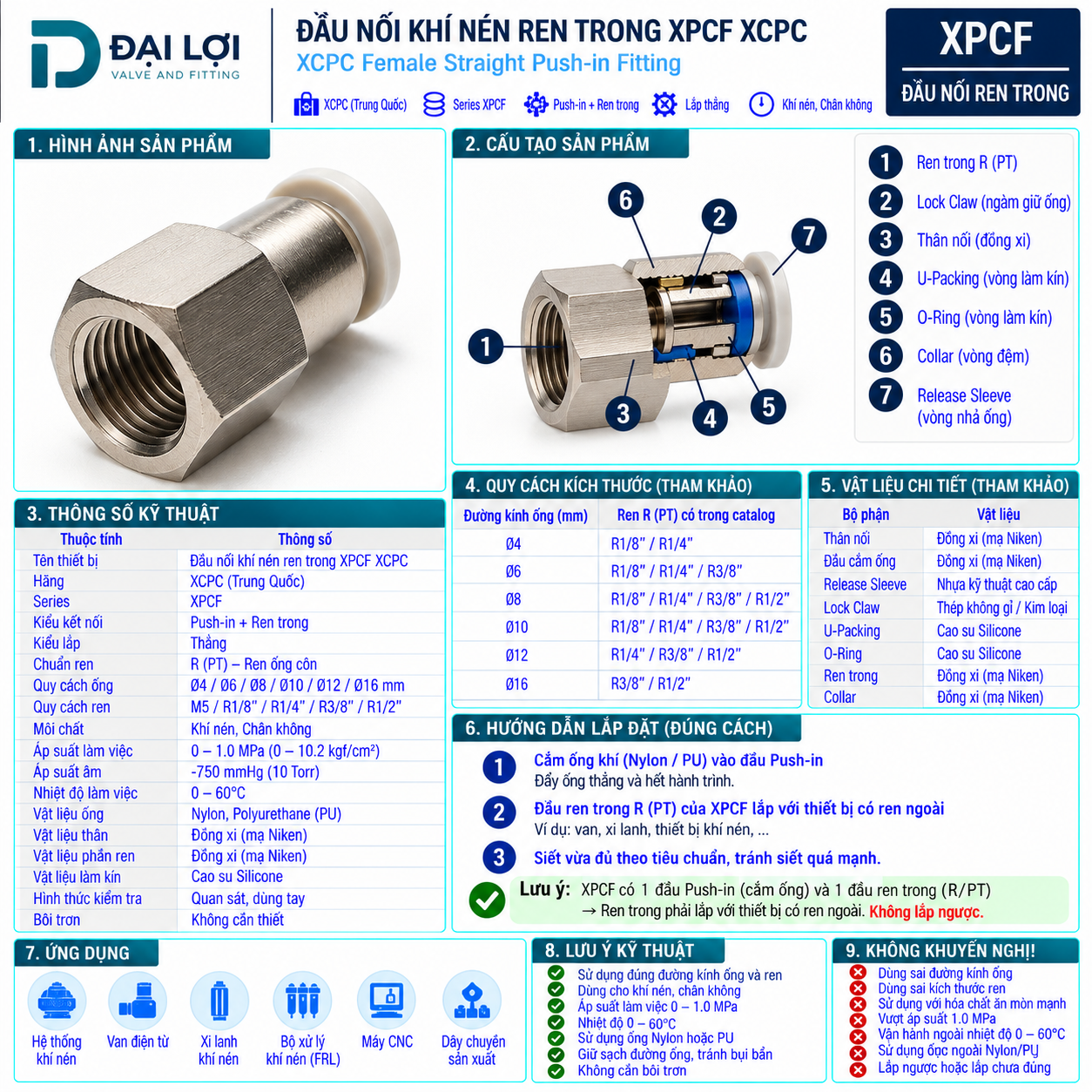

Theo catalog XCPC, dòng XPCF sử dụng cơ cấu One-Touch Push-to-Connect, cho phép cắm và tháo ống nhanh mà không cần dụng cụ chuyên dụng. Cơ cấu Lock Claw giữ chặt ống sau khi lắp, trong khi Release Sleeve hỗ trợ tháo ống dễ dàng khi cần bảo trì hoặc thay thế.

Sản phẩm được thiết kế để làm việc với môi chất Air và Vacuum, tương thích với ống Nylon và Polyurethane (PU) trong phạm vi điều kiện làm việc được nhà sản xuất công bố.

Ưu Điểm Nổi Bật

• Thiết kế dạng thẳng, phù hợp với các vị trí cần kết nối trực tiếp.
• Đầu Push-in giúp cắm và tháo ống nhanh, giảm thời gian lắp đặt.
• Đầu ren trong R (BSPT) kết nối với thiết bị có ren ngoài.
• Cơ cấu Lock Claw giữ ống chắc chắn trong quá trình vận hành.
• Release Sleeve hỗ trợ tháo ống nhanh, thuận tiện cho bảo trì.
• Hệ thống U-Packing và O-Ring giúp tăng khả năng làm kín.
• Làm việc với khí nén và chân không theo thông số catalog.
• Tương thích với ống Nylon và PU.
• Có nhiều tổ hợp đường kính ống và kích thước ren để lựa chọn.

Kích Thước Và Phân Loại

XPCF được sản xuất với nhiều tổ hợp đường kính ống và kích thước ren nhằm đáp ứng các yêu cầu kết nối khác nhau trong hệ thống khí nén.

Ví dụ cách đọc model

XPCF 08-02

XPCF : Series đầu nối
08   : Đường kính ngoài ống Ø8 mm
02   : Kích thước ren 02=1/4= Ren 13mm

Phân biệt với các dòng đầu nối khác

Ứng Dụng Thực Tế

Sản phẩm được thiết kế để sử dụng với khí nén và chân không theo thông số của catalog XCPC. Trong thực tế, XPCF có thể được sử dụng trong các hệ thống khí nén và tự động hóa như:

• Hệ thống khí nén công nghiệp.
• Van điện từ.
• Xi lanh khí nén.
• Bộ xử lý khí (FRL).
• Máy CNC.
• Máy đóng gói.
• Robot công nghiệp.
• Dây chuyền tự động hóa.
• Hệ thống chân không.
• Thiết bị sử dụng ống Nylon hoặc PU.

Hướng Dẫn Lựa Chọn

Để lựa chọn đúng đầu nối XPCF, nên thực hiện theo các bước sau:

• Xác định đường kính ngoài của ống khí.
• Kiểm tra chuẩn và kích thước ren ngoài của thiết bị.
• Chọn đúng model XPCF theo tổ hợp ống và ren.
• Kiểm tra môi chất sử dụng là khí nén hoặc chân không.
• Đối chiếu áp suất và nhiệt độ làm việc với thông số của catalog.
• Lựa chọn số lượng và phụ kiện đi kèm phù hợp với hệ thống.

Hướng Dẫn Lắp Đặt

1. Kiểm tra đúng đường kính ngoài của ống và kích thước ren của thiết bị.
2. Cắt đầu ống vuông góc, loại bỏ bavia nếu có.
3. Lắp đầu ren vào thiết bị và xử lý làm kín theo yêu cầu của hệ thống.
4. Cắm ống thẳng vào đầu Push-in đến đúng vị trí giữ ống.
5. Kiểm tra lại khả năng giữ ống và độ kín của mối nối trước khi vận hành.
6. Khi cần tháo ống, nhấn Release Sleeve rồi rút ống theo phương thẳng để tránh làm hư cơ cấu giữ ống.

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Lưu ý kỹ thuật

• Chọn đúng đường kính ngoài của ống theo quy cách của đầu nối.
• Kiểm tra chuẩn ren của thiết bị trước khi lắp đặt.
• Cắm ống đúng vị trí giữ ống để đảm bảo độ kín.
• Không vận hành vượt áp suất, nhiệt độ và điều kiện chân không theo catalog XCPC.
• Kiểm tra rò rỉ khí sau khi lắp đặt trước khi đưa hệ thống vào sử dụng.

Sản Phẩm Liên Quan

Để hoàn thiện hệ thống khí nén, XPCF thường được sử dụng cùng các sản phẩm sau:

• Đầu Nối Khí Nén XPC Ren Ngoài XCPC.
• Co Nối Ren Ngoài XPL XCPC.
• Co Nối Ren Trong XPLF XCPC.
• Đầu Nối Thẳng Hai Đầu Push-in XPE.
• Van điện từ khí nén.
• Van tiết lưu khí nén.
• Bộ xử lý khí FRL.
• Ống khí PU.
• Ống khí Nylon.

Góc Kiến Thức Đại Lợi

Việc lựa chọn đúng đầu nối khí nén không chỉ dựa vào đường kính ngoài của ống mà còn phải xác định chính xác kích thước và chuẩn ren của thiết bị. Chọn đúng ngay từ đầu sẽ giúp hạn chế rò rỉ khí, giảm thời gian lắp đặt và thuận tiện hơn khi bảo trì hệ thống.

Xem thêm: Cách chọn đầu nối khí nén theo đường kính ống và kích thước ren.

Kiến Thức Liên Quan

• Đầu nối Push-in hoạt động như thế nào?
• Phân biệt ren R (BSPT), BSPP và NPT.
• Hướng dẫn chọn đường kính ống PU và Nylon.
• Cách lắp đầu nối khí nén đúng kỹ thuật.
• Nguyên nhân đầu nối khí nén bị rò rỉ.
• So sánh đầu nối XPC, XPCF, XPL và XPLF.

FAQ

Đầu nối XPCF dùng để làm gì?

XPCF dùng để kết nối nhanh ống khí với các thiết bị có ren ngoài trong hệ thống khí nén theo phương thẳng.

XPCF khác XPC ở điểm nào?

Điểm khác nhau chính là kiểu ren. XPCF sử dụng ren trong, trong khi XPC sử dụng ren ngoài.

XPCF dùng được cho loại ống nào?

Theo catalog XCPC, sản phẩm tương thích với ống Nylon và Polyurethane (PU) có đúng đường kính ngoài theo quy cách.

Có sử dụng cho hệ thống chân không được không?

Có. Sản phẩm được catalog XCPC công bố sử dụng cho Air và Vacuum trong phạm vi điều kiện làm việc cho phép.

Khi tháo ống cần lưu ý gì?

Nhấn Release Sleeve rồi rút ống theo phương thẳng để tránh làm hư cơ cấu giữ ống và đầu ống.

Lưu Ý Khi Mua

Để lựa chọn đúng model XPCF, khách hàng nên chuẩn bị các thông tin sau:

• Đường kính ngoài của ống khí.
• Kích thước và chuẩn ren ngoài của thiết bị.
• Môi chất sử dụng.
• Áp suất và nhiệt độ làm việc của hệ thống.
• Số lượng đầu nối cần sử dụng.

Việc cung cấp đầy đủ thông tin sẽ giúp lựa chọn đúng model, đảm bảo khả năng lắp đặt, độ kín và hiệu quả vận hành của hệ thống khí nén.

Liên Hệ Tư Vấn

Nếu cần tư vấn lựa chọn Đầu Nối Khí Nén 1 Đầu Ren Trong XPCF XCPC, vui lòng gửi thông tin về đường kính ngoài của ống khí, kích thước ren của thiết bị, môi chất sử dụng và áp suất làm việc để Đại Lợi hỗ trợ lựa chọn đúng model và báo giá nhanh.
