Van Kim Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động, Ứng Dụng Và Cách Lựa Chọn

Van kim là gì?

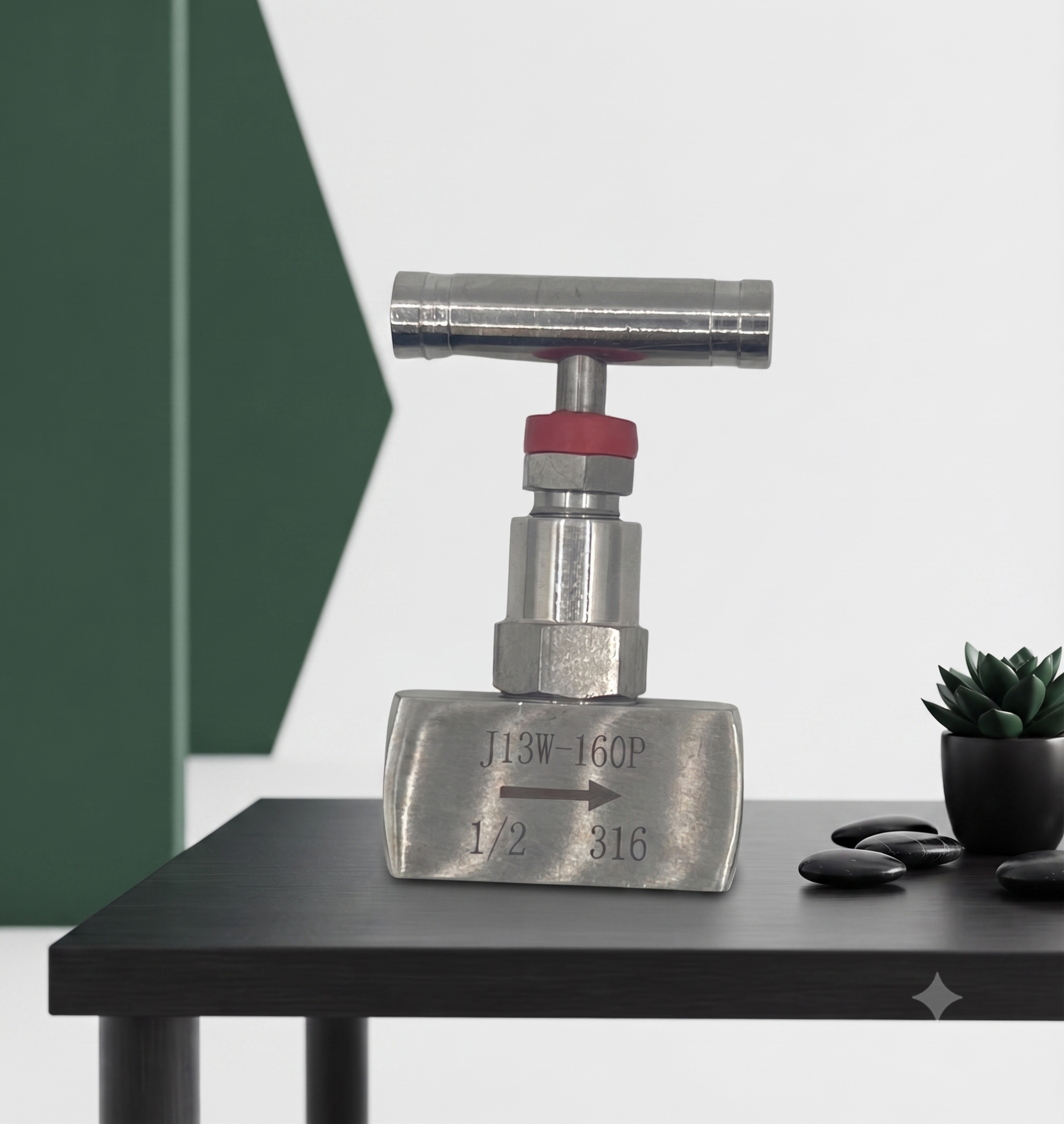

Van kim (Needle Valve) là loại van được thiết kế để điều chỉnh lưu lượng chất lỏng hoặc khí với độ chính xác cao. Nhờ cấu tạo đầu kim nhọn kết hợp với đế van có lỗ nhỏ, van cho phép người dùng kiểm soát dòng chảy một cách từ từ, ổn định và chính xác hơn so với nhiều loại van khác.

Van kim được sử dụng phổ biến trong hệ thống khí nén, thủy lực, đường ống dẫn khí, hơi, nước, hóa chất và các thiết bị đo lường cần điều chỉnh lưu lượng hoặc áp suất.

Cấu tạo của van kim

Một van kim tiêu chuẩn thường gồm các bộ phận chính:

• Thân van (Body)

• Tay vặn hoặc vô lăng

• Trục van

• Đầu kim (Needle)

• Đế van (Seat)

• Gioăng làm kín

• Đầu nối ren hoặc đầu nối ống

Trong đó, đầu kim là chi tiết quan trọng nhất. Đầu kim có dạng côn nhọn, khi xoay tay vặn, đầu kim sẽ di chuyển lên hoặc xuống để thay đổi tiết diện dòng chảy, giúp điều chỉnh lưu lượng rất mịn.

Nguyên lý hoạt động

Van kim hoạt động theo nguyên lý thay đổi tiết diện dòng chảy.

Khi xoay tay van theo chiều mở:

• Đầu kim rời khỏi đế van.

• Tiết diện dòng chảy tăng dần.

• Lưu lượng tăng theo từng mức nhỏ.

Khi xoay theo chiều đóng:

• Đầu kim tiến sát đế van.

• Tiết diện thu hẹp.

• Lưu lượng giảm dần đến khi đóng kín.

Chính cơ chế này giúp van kim điều chỉnh lưu lượng chính xác hơn nhiều so với van bi hoặc van cổng.

Ưu điểm của van kim

• Điều chỉnh lưu lượng rất chính xác.

• Đóng mở từ từ, hạn chế sốc áp.

• Giảm rung động trong hệ thống.

• Làm việc tốt ở áp suất cao.

• Độ kín cao khi đóng hoàn toàn.

• Tuổi thọ cao nếu sử dụng đúng điều kiện.

Nhược điểm

Bên cạnh những ưu điểm, van kim cũng có một số hạn chế:

• Không phù hợp để đóng mở nhanh.

• Tốc độ điều chỉnh chậm hơn van bi.

• Không thích hợp cho lưu lượng lớn.

• Có thể bị mài mòn nếu môi chất chứa nhiều cặn hoặc tạp chất.

Ứng dụng của van kim

Van kim được sử dụng trong nhiều lĩnh vực như:

• Hệ thống khí nén công nghiệp.

• Hệ thống thủy lực.

• Thiết bị đo áp suất.

• Đồng hồ lưu lượng.

• Đường ống dẫn khí, nước và dầu.

• Phòng thí nghiệm.

• Thiết bị phân tích và đo lường.

• Nhà máy chế biến thực phẩm, hóa chất và dược phẩm (tùy theo vật liệu van).

Khi nào nên sử dụng van kim?

Van kim là lựa chọn phù hợp khi hệ thống cần:

• Điều chỉnh lưu lượng chính xác.

• Kiểm soát áp suất ổn định.

• Giảm dao động của dòng chảy.

• Bảo vệ các thiết bị đo và cảm biến.

• Điều chỉnh lưu lượng khí hoặc chất lỏng theo từng mức nhỏ.

Nếu chỉ cần đóng hoặc mở hoàn toàn đường ống mà không cần điều chỉnh lưu lượng, van bi thường là lựa chọn kinh tế và thao tác nhanh hơn.

Cách lựa chọn van kim phù hợp

Khi chọn van kim, nên xem xét các yếu tố sau:

Môi chất sử dụng

• Khí nén

• Nước

• Dầu

• Hơi

• Hóa chất

Áp suất làm việc

Lựa chọn van có áp suất làm việc lớn hơn áp suất thực tế của hệ thống để đảm bảo an toàn và tuổi thọ.

Nhiệt độ

Kiểm tra giới hạn nhiệt độ của thân van và vật liệu làm kín để phù hợp với môi trường sử dụng.

Kích thước kết nối

Đảm bảo đúng tiêu chuẩn ren hoặc đầu nối của hệ thống để tránh phải dùng thêm phụ kiện chuyển đổi.

Vật liệu

Một số vật liệu phổ biến:

• Đồng

• Inox 304

• Inox 316

• Thép carbon

Việc lựa chọn vật liệu phụ thuộc vào môi chất, điều kiện ăn mòn và yêu cầu vệ sinh của hệ thống.

Những lưu ý khi sử dụng van kim

Để van hoạt động bền và ổn định:

• Không siết quá mạnh khi đóng van.

• Không dùng van kim thay cho van khóa chính.

• Kiểm tra định kỳ tình trạng rò rỉ.

• Làm sạch hệ thống trước khi lắp đặt để hạn chế cặn bẩn.

• Bảo dưỡng theo khuyến nghị của nhà sản xuất.

Câu hỏi thường gặp

Van kim có dùng để đóng mở hoàn toàn được không?

Có. Tuy nhiên, van kim được thiết kế tối ưu cho việc điều chỉnh lưu lượng hơn là đóng mở nhanh.

Van kim có chịu áp suất cao không?

Có. Nhiều dòng van kim được thiết kế để làm việc trong các hệ thống áp suất cao. Cần chọn đúng thông số kỹ thuật của từng sản phẩm.

Van kim có dùng cho khí nén được không?

Có. Đây là một trong những ứng dụng phổ biến nhất của van kim.

Van kim có dùng cho nước không?

Có, miễn là vật liệu thân van và gioăng phù hợp với môi trường làm việc.

Kết luận

Van kim là thiết bị quan trọng trong các hệ thống cần kiểm soát lưu lượng với độ chính xác cao. Nhờ khả năng điều chỉnh mịn, độ kín tốt và làm việc ổn định, van kim được ứng dụng rộng rãi trong khí nén, thủy lực và nhiều ngành công nghiệp khác.

Việc lựa chọn đúng loại van kim theo môi chất, áp suất, nhiệt độ và kiểu kết nối sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và nâng cao tuổi thọ thiết bị.
