Van Tiết Lưu Inox 304 ISL | Meter-Out Khí Nén

Giới Thiệu

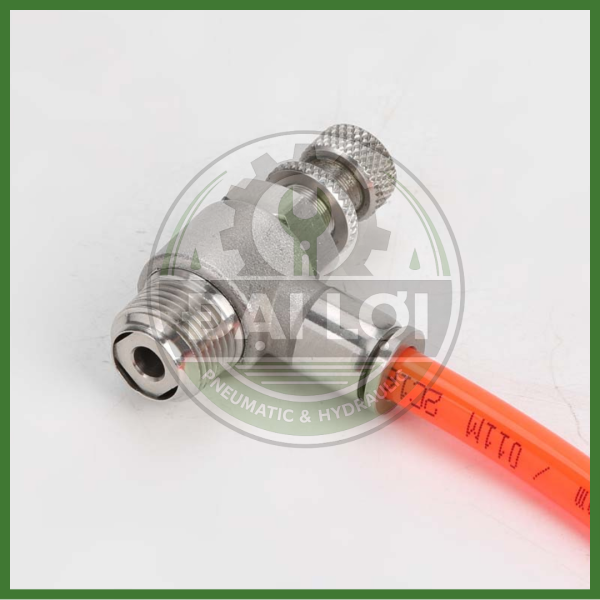

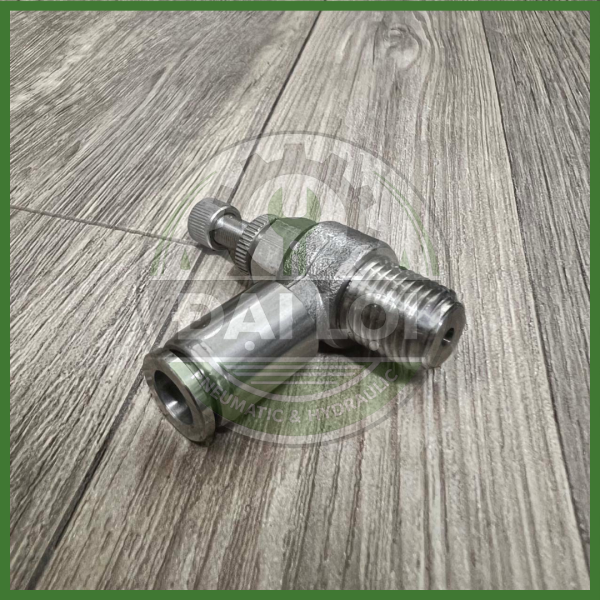

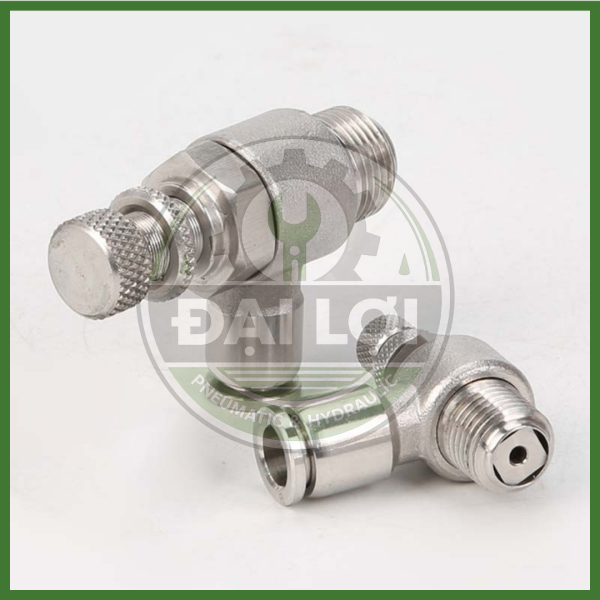

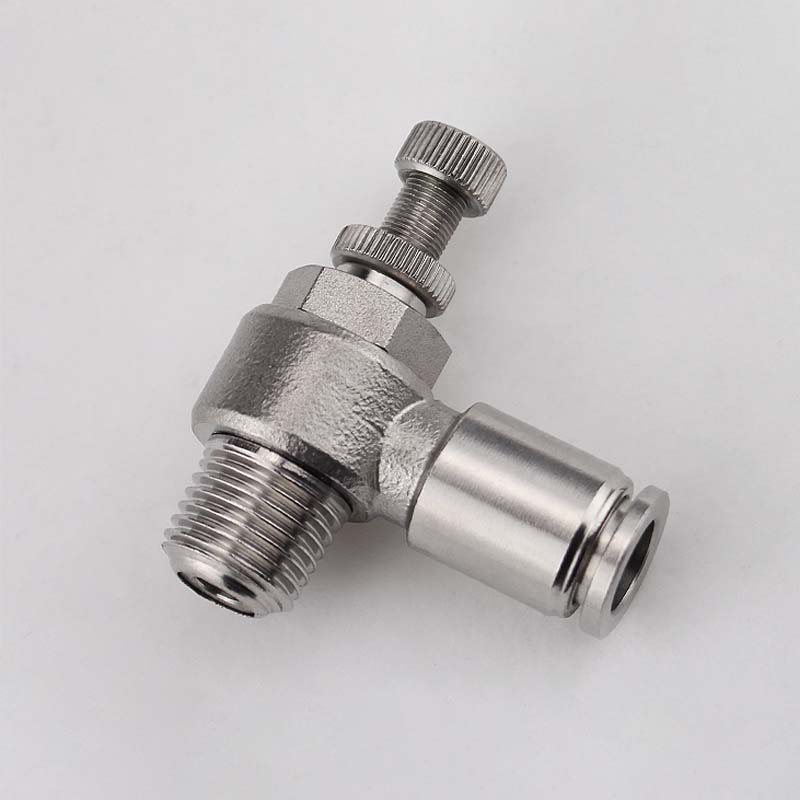

Van Tiết Lưu Inox 304 ISL được thiết kế để điều chỉnh lưu lượng khí nén, từ đó kiểm soát tốc độ chuyển động của xi lanh và các cơ cấu chấp hành trong hệ thống khí nén. Cấu tạo ren ngoài kết hợp đầu nối nhanh Push-in giúp lắp đặt nhanh, tiết kiệm thời gian và thuận tiện khi bảo trì.

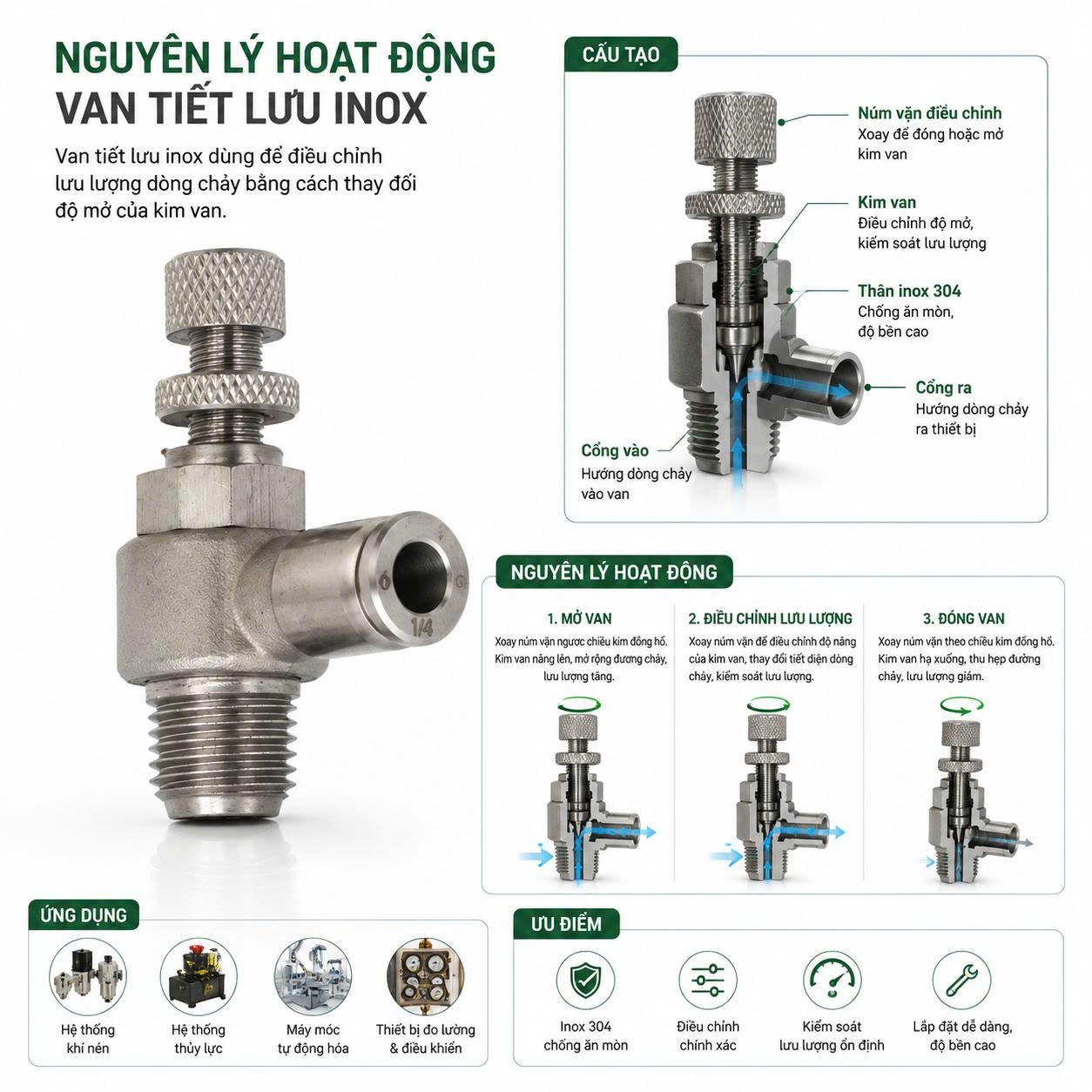

Thân van được chế tạo từ Inox SUS304, có khả năng chống ăn mòn tốt trong nhiều môi trường làm việc. Van sử dụng cơ cấu Throttle Valve kết hợp Check Valve, hỗ trợ điều chỉnh lưu lượng theo nguyên lý Meter-Out, giúp xi lanh vận hành ổn định và hạn chế hiện tượng giật hoặc rung khi làm việc.

Ưu Điểm Nổi Bật

• Điều chỉnh tốc độ xi lanh chính xác bằng núm chỉnh lưu lượng, giúp hệ thống vận hành ổn định hơn.
• Thân Inox SUS304 chống ăn mòn tốt, phù hợp với nhiều môi trường công nghiệp.
• Kết nối Ren ngoài × Push-in, lắp đặt nhanh với ống PU và Nylon.
• Cơ cấu Throttle Valve + Check Valve hỗ trợ điều chỉnh lưu lượng hiệu quả theo nguyên lý Meter-Out.
• Đa dạng quy cách từ Ø4 đến Ø16 mm kết hợp ren M5, 1/8", 1/4", 3/8" và 1/2", đáp ứng nhiều yêu cầu lắp đặt.
• Dễ điều chỉnh và bảo trì, phù hợp cho nhiều hệ thống khí nén tự động.

Hướng Dẫn Lựa Chọn

Để lựa chọn đúng Van Tiết Lưu Inox 304 ISL, cần xác định:

• Đường kính ống khí nén (Ø4 đến Ø16 mm).
• Quy cách ren kết nối (M5, 1/8", 1/4", 3/8" hoặc 1/2").
• Loại ống sử dụng (PU hoặc Nylon).
• Vị trí lắp trên xi lanh hoặc van điện từ.
• Yêu cầu điều chỉnh tốc độ của cơ cấu chấp hành.

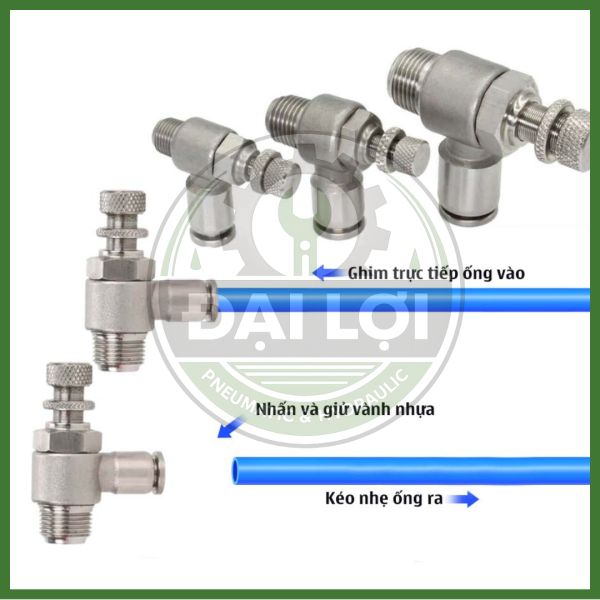

Hướng Dẫn Lắp Đặt

Để van hoạt động đúng chức năng, nên lắp đặt theo các bước sau:

1. Chọn đúng quy cách ren và đường kính ống.
2. Kết nối đầu ren với thiết bị, sử dụng vật liệu làm kín ren phù hợp nếu cần.
3. Cắm ống PU hoặc Nylon vào đầu Push-in đến hết hành trình.
4. Lắp đúng theo chiều mũi tên trên thân van, đặc biệt khi sử dụng theo nguyên lý Meter-Out.
5. Điều chỉnh núm lưu lượng từ từ và kiểm tra tốc độ xi lanh sau mỗi lần thay đổi.

Ứng Dụng Thực Tế

Van Tiết Lưu Inox 304 ISL được sử dụng trong:

• Hệ thống xi lanh khí nén.
• Máy tự động hóa.
• Dây chuyền lắp ráp.
• Máy đóng gói.
• Robot công nghiệp.
• Hệ thống Pick & Place.
• Máy ép và máy dán nhãn.
• Thiết bị sử dụng ống PU hoặc Nylon.
• Hệ thống khí nén công nghiệp.

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Trong quá trình sử dụng, việc lắp sai chiều hoặc lựa chọn không đúng quy cách có thể khiến khả năng điều chỉnh tốc độ không đạt như mong muốn. Bảng dưới đây giúp xác định nhanh nguyên nhân và cách khắc phục.

Câu Hỏi Thường Gặp

Van Tiết Lưu ISL dùng để làm gì?
Dùng để điều chỉnh lưu lượng khí nén nhằm kiểm soát tốc độ của xi lanh và cơ cấu chấp hành.

Van sử dụng nguyên lý Meter-In hay Meter-Out?
ISL sử dụng nguyên lý Meter-Out, điều chỉnh lưu lượng khí xả theo chiều mũi tên trên thân van.

Có thể điều chỉnh khi hệ thống đang cấp khí không?
Có. Nên điều chỉnh từ từ và theo dõi tốc độ xi lanh để đạt giá trị mong muốn.

Van dùng với loại ống nào?
Phù hợp với ống PU và Nylon có quy cách tương ứng.

Lắp van theo chiều nào?
Lắp theo mũi tên trên thân van để cơ cấu tiết lưu hoạt động đúng thiết kế.

Sản Phẩm Liên Quan

• Van Chỉnh Lưu Hai Đầu Ống Inox 304 ISA
• Van Kim Chỉnh Lưu Lượng Inox 304
• Đầu Nối Thẳng Push-in Inox IPC
• Co Push-in Inox IPL
• Xi Lanh Khí Nén SC
• Xi Lanh Khí Nén SDA

Kiến Thức Liên Quan

• Van tiết lưu khí nén là gì?
• Meter-In và Meter-Out khác nhau như thế nào?
• Cách điều chỉnh tốc độ xi lanh khí nén.
• Vì sao xi lanh khí nén bị giật?
• Cách chọn ống PU và Nylon cho hệ thống khí nén.

Liên Hệ Tư Vấn & Báo Giá

Đại Lợi cung cấp Van Tiết Lưu Inox 304 ISL với nhiều quy cách, kiểm tra sản phẩm trước khi giao và hỗ trợ tư vấn lựa chọn đúng theo đường kính ống, quy cách ren và ứng dụng thực tế. Đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ lắp đặt, điều chỉnh và xử lý các vấn đề phát sinh trong quá trình sử dụng.

Hotline/Zalo: 0386541833
Để được tư vấn nhanh, vui lòng gửi đường kính ống (Ø4–Ø16), quy cách ren (M5–1/2"), model xi lanh hoặc van điện từ đang sử dụng và yêu cầu điều chỉnh tốc độ. Đại Lợi sẽ hỗ trợ lựa chọn đúng Van Tiết Lưu Inox 304 ISL phù hợp với hệ thống của bạn.
