Tê Hạt Bắp 3 Đầu Chữ T Inox 304 IHBE

Giới Thiệu Sản Phẩm

Tê Hạt Bắp 3 Đầu Chữ T Inox 304 IHBE thuộc dòng đầu nối hạt bắp inox với cấu hình Siết hạt bắp × Siết hạt bắp × Siết hạt bắp, chuyên dùng để chia nhánh hoặc hợp ba đường ống cứng có cùng đường kính ngoài (OD).

Sản phẩm sử dụng cơ cấu Compression Fitting, trong đó ferrule được ép lên bề mặt ngoài của ống khi siết đai ốc, tạo độ kín và liên kết chắc chắn mà không cần hàn.

Logic hoạt động

Ống cứng → Siết hạt bắp → Tê IHBE → Siết hạt bắp → Ống cứng

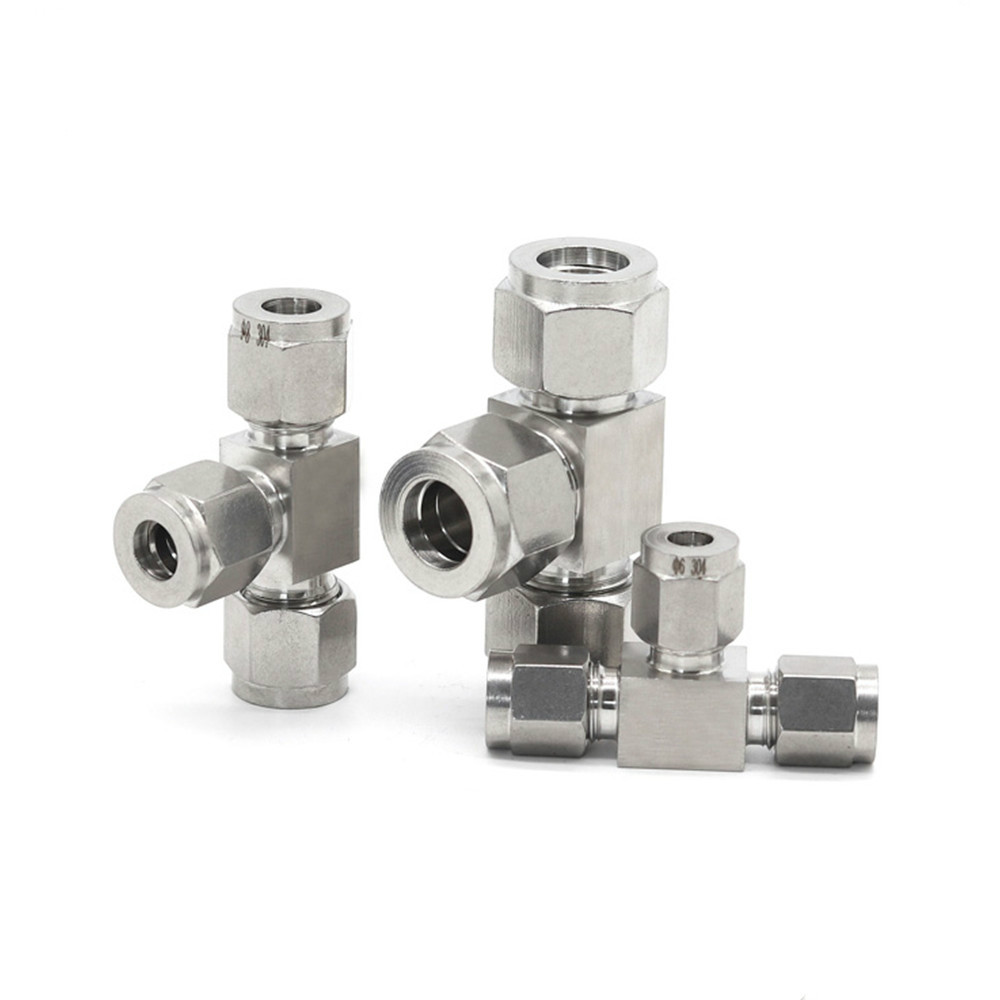

Nhánh thứ ba được kết nối theo phương vuông góc với thân chính, tạo thành cấu hình chữ T đều.

Khác với IHBU, IHBE có ba đầu nối để chia hoặc hợp ba đường ống. Khác với IHBT và IHBL, IHBE không sử dụng ren mà kết nối hoàn toàn bằng siết hạt bắp.

---

Ưu Điểm Nổi Bật

• Gia công từ Inox SUS304 chống ăn mòn tốt.
• Kết nối ba đầu bằng cơ cấu Compression Fitting.
• Chia nhánh hoặc hợp ba đường ống cứng.
• Độ kín cao khi lắp đặt đúng kỹ thuật.
• Không cần hàn trong quá trình lắp đặt.
• Phù hợp với hệ thống Instrumentation và tự động hóa.
• Dễ bảo trì và thay thế.

Lưu chất tương thích

• Khí nén.
• Nước.
• Dầu thủy lực nhẹ.
• Khí trơ.
• Các lưu chất tương thích với Inox SUS304.

---

Kích Thước Và Phân Loại

Quy cách tiêu chuẩn

• Ø4 mm
• Ø6 mm
• Ø8 mm
• Ø10 mm
• Ø12 mm
• Ø14 mm
• Ø16 mm

Quy tắc lựa chọn

IHBE được lựa chọn theo đường kính ngoài (OD) của ống, không chọn theo đường kính trong (ID).

Logic lựa chọn

Đường kính ngoài (OD) của ống → Có cần chia 3 nhánh → Chọn IHBE

---

Ứng Dụng Thực Tế

Tê Hạt Bắp 3 Đầu Chữ T Inox 304 IHBE phù hợp cho:

• Hệ thống Instrumentation.
• Hệ thống khí nén sử dụng ống cứng.
• Đường ống inox.
• Đường ống đồng.
• Hệ thống đo áp suất.
• Dây chuyền tự động hóa.
• Hệ thống dẫn khí và lưu chất tương thích.

Tương thích với:

• Ống inox.
• Ống đồng.
• Ống thép thành mỏng.
• Van kim.
• Đồng hồ áp suất.
• Thiết bị Instrumentation.

Không khuyến nghị sử dụng với:

• Ống PU.
• Ống Nylon.
• Các loại ống mềm.


---

Hướng Dẫn Lựa Chọn

Để chọn đúng IHBE, nên thực hiện theo trình tự:

Đường kính ngoài (OD) của ống → Có cần chia 3 nhánh → Chọn IHBE

Khi nào nên dùng IHBE?

• Cần chia một đường ống cứng thành hai nhánh.
• Cần hợp ba đường ống cứng trong cùng hệ thống.
• Hệ thống sử dụng ống inox, ống đồng hoặc ống thép thành mỏng.

IHBE khác tê ren như thế nào?

• IHBE: Kết nối bằng Compression Fitting (Siết hạt bắp), không cần ren trên ống.
• Tê ren: Kết nối bằng ren ngoài hoặc ren trong trên các đầu nối.

---

Lỗi Thường Gặp

Lỗi thường gặp	Nguyên nhân	Cách xử lý
Không biết chọn theo OD của ống	Nhầm giữa OD và ID	Đo đúng đường kính ngoài (OD) trước khi chọn
Nhầm IHBE với tê ren	Chưa xác định kiểu kết nối	Kiểm tra hệ thống dùng Compression Fitting hay ren
Không biết có dùng cho ống mềm được không	Chưa xác định loại ống	IHBE chỉ dùng cho ống cứng theo Technical Entity
Đầu nối bị rò sau khi siết	Chọn sai OD, siết sai lực hoặc ferrule lắp sai	Kiểm tra quy cách ống, ferrule và lực siết
Siết quá lực làm biến dạng ferrule	Siết vượt mô-men phù hợp	Siết theo khuyến nghị của nhà sản xuất
Không biết có thể tháo lắp lại hay không	Chưa kiểm tra tình trạng ferrule	Kiểm tra ferrule trước khi tái sử dụng
Chọn sai kích thước ống	Không đo đúng OD	Đo lại đường kính ngoài của ống trước khi lắp

---

Sản Phẩm Liên Quan

• IHBU.
• IHBT.
• IHBL.
• Van kim inox.
• Đồng hồ áp suất.
• Ống inox Instrumentation.

---

Góc Kiến Thức Đại Lợi

Vì sao phải chọn theo đường kính ngoài (OD) của ống?

Đầu nối hạt bắp làm kín bằng cách để ferrule ép lên bề mặt ngoài của ống, vì vậy kích thước quyết định khả năng làm kín là đường kính ngoài (OD) chứ không phải đường kính trong (ID).

Trong quá trình lắp đặt, cần cắt đầu ống vuông góc, loại bỏ ba via, đưa ống vào hết hành trình rồi siết đai ốc đúng trình tự. Sau khi hệ thống hoạt động lần đầu, nên kiểm tra lại độ kín và tình trạng ferrule. Nếu ferrule bị biến dạng, nứt hoặc mất khả năng làm kín sau nhiều lần tháo lắp thì nên thay mới.

---

Kiến Thức Liên Quan

• Compression Fitting là gì?
• Cách chọn đường kính ngoài (OD) của ống.
• Cách siết ferrule đúng kỹ thuật.
• Khi nào nên dùng tê hạt bắp thay cho tê ren.
• Vì sao đầu nối hạt bắp bị rò?
• Ferrule có tái sử dụng được không?

---

FAQ

Tê Hạt Bắp IHBE dùng để làm gì?

Dùng để chia một đường ống cứng thành hai nhánh hoặc hợp ba đường ống trong hệ thống Instrumentation và đường ống công nghiệp.

IHBE dùng cho loại ống nào?

Phù hợp với ống inox, ống đồng và ống thép thành mỏng có đường kính ngoài (OD) đúng tiêu chuẩn.

Có dùng cho ống mềm được không?

Không. IHBE không được thiết kế cho ống PU, ống Nylon hoặc các loại ống mềm.

Chọn theo OD hay ID?

Chọn theo đường kính ngoài (OD) của ống.

Ferrule hoạt động như thế nào?

Khi siết đai ốc, ferrule ép lên bề mặt ngoài của ống để tạo liên kết cơ khí và làm kín giữa ống với thân nối.

Ferrule có thay được không?

Có. Nên thay khi ferrule bị biến dạng, nứt, mòn hoặc không còn đảm bảo khả năng làm kín.

Vì sao đầu nối bị rò?

Có thể do chọn sai OD, siết chưa đúng lực, ferrule lắp sai chiều hoặc đầu ống bị méo, trầy xước.

Có thể tháo lắp lại nhiều lần không?

Có thể, nhưng cần kiểm tra tình trạng ferrule sau mỗi lần tháo lắp và thay mới khi có dấu hiệu hư hỏng.

Dùng cho khí nén và nước được không?

Có. Sản phẩm phù hợp với khí nén, nước, dầu thủy lực nhẹ, khí trơ và các lưu chất tương thích với Inox SUS304.

---

Cam Kết Từ Đại Lợi

• Tư vấn đúng đường kính ngoài (OD) của ống.
• Cung cấp đúng vật liệu Inox SUS304.
• Kiểm tra quy cách trước khi giao.
• Hỗ trợ lựa chọn đúng model IHBE.
• Tư vấn kỹ thuật và hướng dẫn lắp đặt.

---

Yêu Cầu Báo Giá

Gửi đường kính ngoài (OD) của ống (Ø4 đến Ø16 mm), loại ống và yêu cầu chia nhánh để Đại Lợi hỗ trợ chọn đúng Tê Hạt Bắp 3 Đầu Chữ T Inox 304 IHBE phù hợp với hệ thống của bạn.
