Nối Giảm Inox 304 IPG | Nối Giảm Ống Khí Nén

Mã sản phẩm:

IPG-INOX304-2

Trạng thái:

Còn hàng

Số lần xem:

Chọn phiên bản

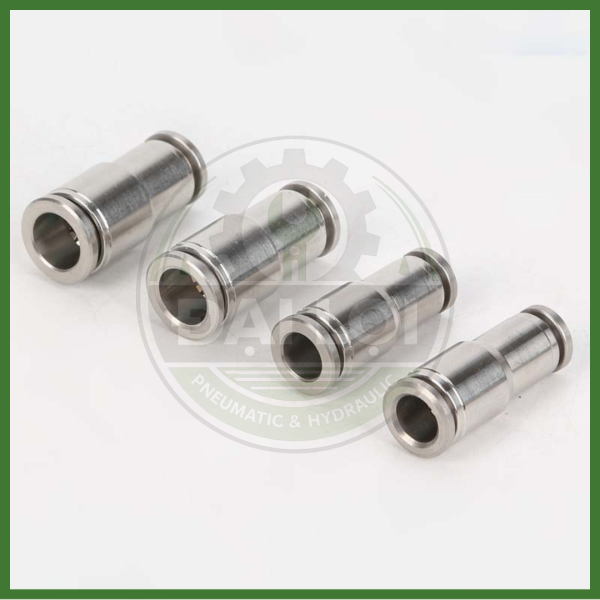

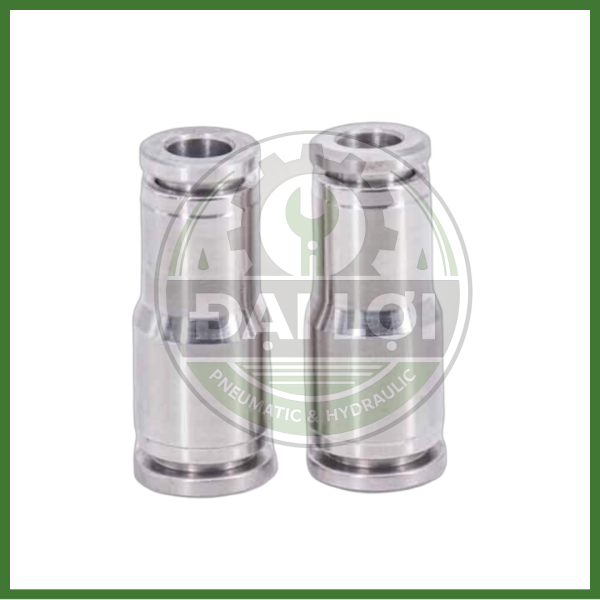

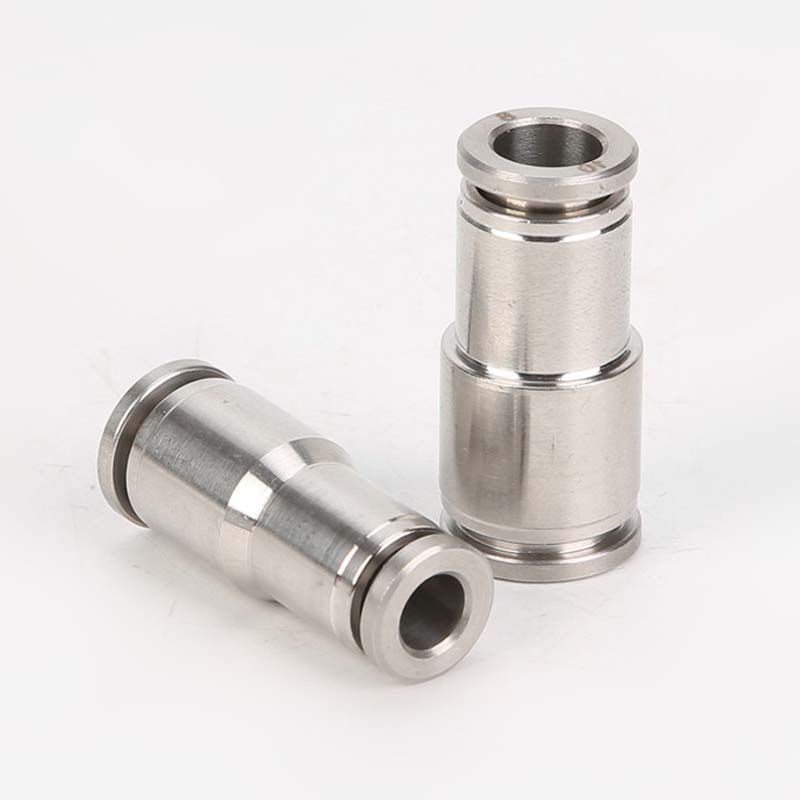

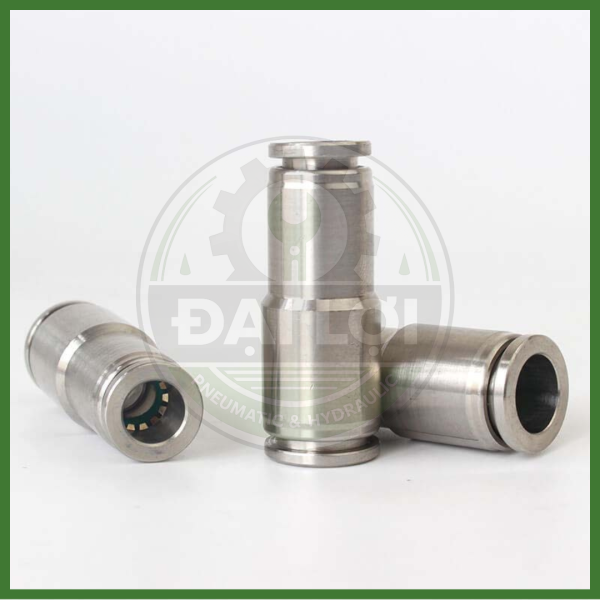

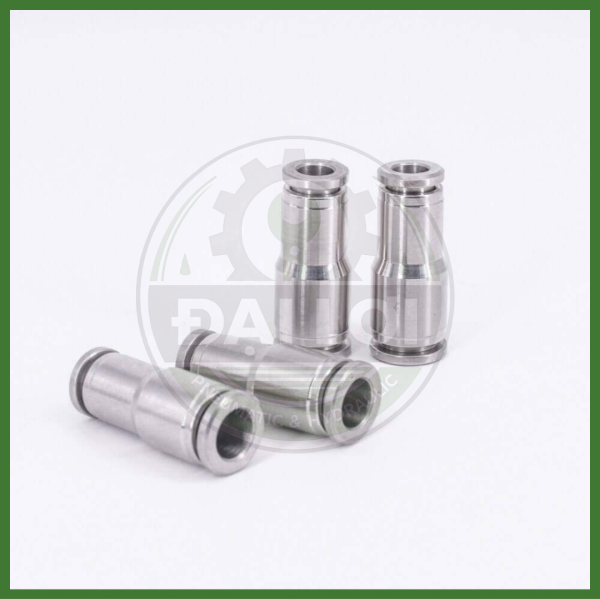

Nối Giảm Inox 304 IPG

Nối Giảm Inox 304 IPG là đầu nối Push-in × Push-in dùng để kết nối hai ống khí nén có đường kính khác nhau trên cùng một đường thẳng. Sản phẩm được chế tạo từ Inox SUS304, sử dụng cơ cấu Push-in giúp lắp đặt và tháo ống nhanh, phù hợp với hệ thống sử dụng ống PU hoặc Nylon.

Chia sẻ:

Thông số kỹ thuật

Thuộc tính	Thông tin
Product Type	Nối Giảm Push-in
Model	IPG
Vật liệu thân	Inox SUS304
Kiểu kết nối	Push-in × Push-in
Ngàm giữ ống	Inox SUS304 (cần xác nhận theo catalog)
Vòng nhả (Release Ring)	Nhựa kỹ thuật (cần xác nhận vật liệu)
Gioăng làm kín	Theo catalog
Loại ống	PU, Nylon
Quy cách	Ø6-4, Ø8-4, Ø8-6, Ø10-6, Ø10-8, Ø12-6, Ø12-8, Ø12-10, Ø16-12
Áp suất làm việc	16 kg/cm²
Áp suất tối đa	25 kg/cm²
Nhiệt độ làm việc	-50°C đến 220°C

Thông tin sản phẩm

Xem nhanh

Giới Thiệu Sản Phẩm
- Logic kết nối
Ưu Điểm Nổi Bật
- Lưu chất tương thích
Kích Thước Và Phân Loại
- Quy cách thông dụng
- Quy tắc lựa chọn
Ứng Dụng Thực Tế
Hướng Dẫn Lựa Chọn
- Khi nào nên dùng IPG?
- IPG khác IPU như thế nào?
Lỗi Thường Gặp
Sản Phẩm Liên Quan
Góc Kiến Thức Đại Lợi
Kiến Thức Liên Quan
FAQ
Cam Kết Từ Đại Lợi
Yêu Cầu Báo Giá

Giới Thiệu Sản Phẩm

Nối Giảm Inox 304 IPG thuộc dòng đầu nối Push-in inox với cấu hình Push-in × Push-in, chuyên dùng để chuyển đổi giữa hai kích thước ống khác nhau mà vẫn đảm bảo kết nối nhanh và độ kín của hệ thống.

Sản phẩm sử dụng hai đầu Push-in với kích thước khác nhau, phù hợp cho các hệ thống khí nén, máy CNC, dây chuyền tự động hóa và các ứng dụng cần thay đổi đường kính ống.

Logic kết nối

Ống lớn → Đầu Push-in → Thân giảm IPG → Đầu Push-in → Ống nhỏ

Khác với IPU, IPG được thiết kế để nối hai đầu ống có kích thước khác nhau, không phải hai đầu cùng kích thước.

Ưu Điểm Nổi Bật

Thân Inox SUS304 chống ăn mòn tốt.
Kết nối nhanh bằng cơ cấu Push-in.
Chuyển đổi giữa hai kích thước ống khác nhau.
Lắp đặt và tháo ống dễ dàng.
Phù hợp với ống PU và Nylon.
Giúp tối ưu bố trí hệ thống khí nén.
Độ kín cao khi lắp đúng kỹ thuật.

Lưu chất tương thích

Khí nén.
Chân không.
Nước.
Các lưu chất tương thích với Inox SUS304 và vật liệu gioăng.

Kích Thước Và Phân Loại

Quy cách thông dụng

Ø6 → Ø4
Ø8 → Ø4
Ø8 → Ø6
Ø10 → Ø6
Ø10 → Ø8
Ø12 → Ø6
Ø12 → Ø8
Ø12 → Ø10
Ø16 → Ø12

Quy tắc lựa chọn

Lựa chọn theo trình tự:

Xác định đường kính ống lớn.
Xác định đường kính ống nhỏ.
Chọn đúng model IPG có quy cách tương ứng.

Ví dụ:

Ống Ø12 → Ø10 → IPG Ø12-10
Ống Ø10 → Ø8 → IPG Ø10-8
Ống Ø8 → Ø6 → IPG Ø8-6

Ứng Dụng Thực Tế

Nối Giảm Inox 304 IPG được sử dụng trong:

Hệ thống khí nén.
Máy CNC.
Máy đóng gói.
Thiết bị tự động hóa.
Đường ống PU.
Đường ống Nylon.
Hệ thống cần chuyển đổi giữa hai kích thước ống.

Sản phẩm tương thích với:

Ống PU.
Ống Nylon.
Bộ xử lý khí.
Van điện từ.
Xi lanh khí nén.
Hệ thống khí nén.

Hướng Dẫn Lựa Chọn

Để chọn đúng Nối Giảm Inox 304 IPG, nên thực hiện theo trình tự:

Đường kính ống lớn → Đường kính ống nhỏ → Có cần giảm kích thước → Chọn IPG

Khi nào nên dùng IPG?

Cần nối hai ống có đường kính khác nhau.
Muốn chuyển đổi kích thước mà vẫn sử dụng đầu nối Push-in.
Hệ thống sử dụng ống PU hoặc Nylon.

IPG khác IPU như thế nào?

IPG: Hai đầu Push-in có kích thước khác nhau, dùng để giảm kích thước ống.
IPU: Hai đầu Push-in có cùng kích thước, dùng để nối thẳng hai đoạn ống cùng cỡ.

Lỗi Thường Gặp

Lỗi thường gặp	Nguyên nhân	Cách xử lý
Không biết chọn đầu lớn và đầu nhỏ	Chưa xác định đúng kích thước hai đầu ống	Đo đường kính ngoài của cả hai ống trước khi chọn
Nhầm IPG với IPU	Chưa phân biệt nối giảm và nối thẳng	Kiểm tra hai đầu nối có cùng hay khác kích thước
Không biết ống đã cắm hết hành trình chưa	Lắp chưa đúng kỹ thuật	Đẩy ống vào hết hành trình ở cả hai đầu
Đầu nối bị rò khí	Ống cắm chưa hết, gioăng hư hoặc chọn sai kích thước	Kiểm tra đầu ống, gioăng và quy cách đầu nối
Ống bị tuột khi vận hành	Ngàm giữ mòn hoặc ống không đúng kích thước	Kiểm tra ngàm giữ và sử dụng đúng kích thước ống
Chọn sai kích thước ống	Không đo đúng đường kính ngoài	Đối chiếu đúng quy cách Ø lớn → Ø nhỏ
Không biết có nối được hai loại ống khác nhau không	Chưa xác định vật liệu ống	Có thể dùng cho ống PU hoặc Nylon nếu đúng kích thước ngoài
Không biết khi nào cần dùng đầu nối giảm	Chưa xác định mục đích sử dụng	Dùng khi cần chuyển đổi giữa hai kích thước ống khác nhau

Sản Phẩm Liên Quan

IPU.
IPC.
IPL.
IPY.
IPT.
Ống PU.
Ống Nylon.

Góc Kiến Thức Đại Lợi

Khi nào nên sử dụng Nối Giảm Push-in IPG?

IPG được sử dụng khi hệ thống cần chuyển đổi từ ống có đường kính lớn sang ống có đường kính nhỏ mà vẫn giữ ưu điểm của cơ cấu Push-in.

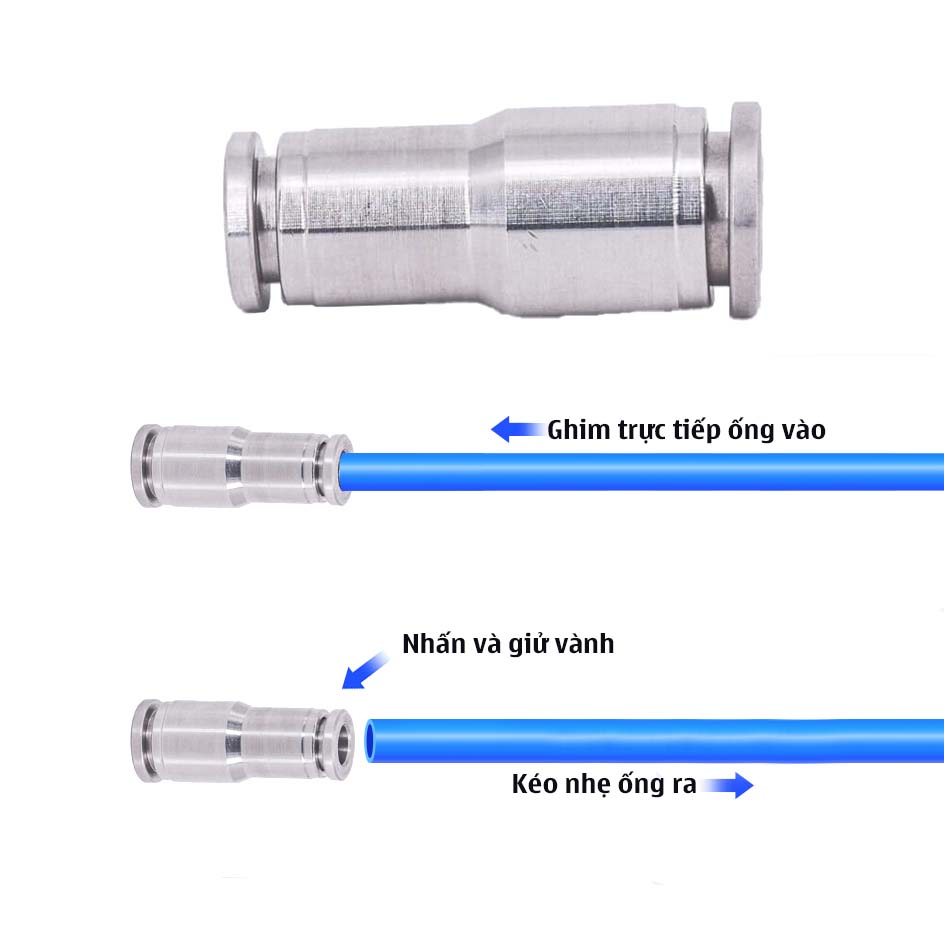

Để đảm bảo độ kín, cần cắt đầu ống vuông góc, loại bỏ ba via và đẩy ống vào hết hành trình trước khi vận hành. Khi tháo ống, luôn xả hết áp suất, ấn đều vòng nhả (Release Ring) và rút ống theo phương thẳng để tránh làm hỏng ngàm giữ hoặc gioăng.
