Đồng Hồ Dầu Đo Áp Suất HV Chân Sau Y63 Y100

Giới Thiệu Sản Phẩm

Đồng Hồ Dầu Đo Áp Suất HV Chân Sau được thiết kế chuyên dụng cho các vị trí lắp đặt trên panel, tủ điện và bảng điều khiển, nơi yêu cầu mặt đồng hồ hướng ra phía trước để thuận tiện quan sát.

Sản phẩm sử dụng cơ cấu Bourdon Tube chuyển đổi áp suất thành chuyển động cơ học để điều khiển kim chỉ thị. Với nhiều dải đo và hai kích thước mặt đồng hồ Ø63 mm và Ø100 mm, đồng hồ phù hợp cho hệ thống thủy lực, khí nén và nhiều ứng dụng công nghiệp.

Ưu Điểm Nổi Bật

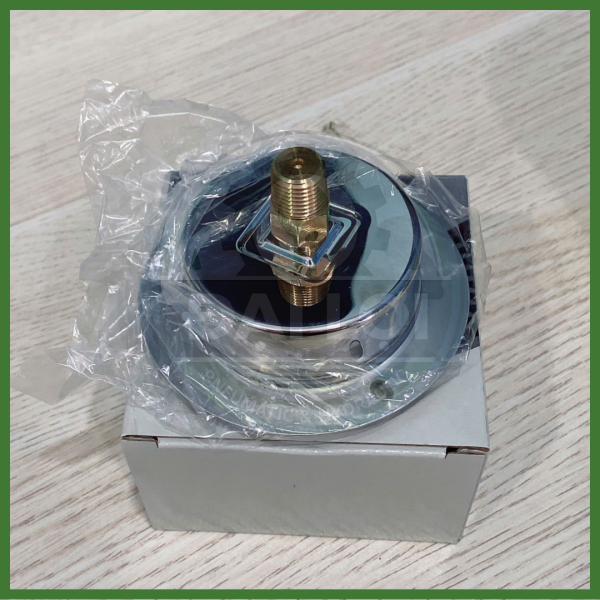

• Thiết kế Back Mount (chân sau) chuyên dùng cho lắp panel.
• Mặt bích 3 lỗ giúp cố định chắc chắn trên tủ điện.
• Cơ cấu Bourdon Tube hoạt động ổn định.

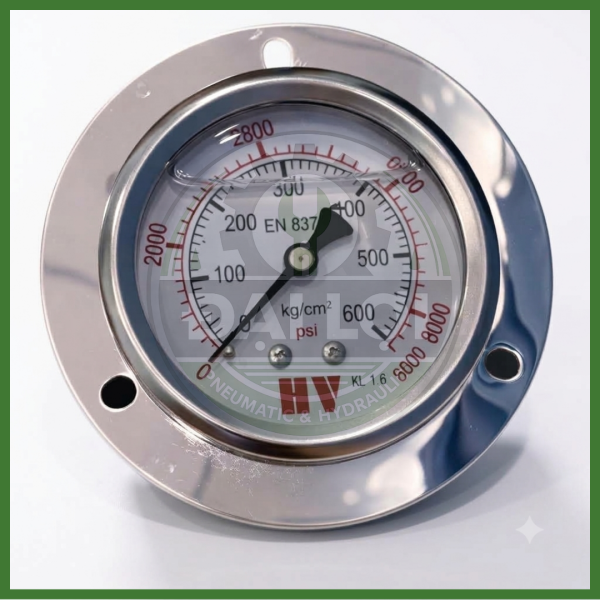

• Hiển thị hai đơn vị kg/cm² và psi.
• Có nhiều dải đo phù hợp nhiều hệ thống.
• Dễ quan sát, dễ thay thế và bảo trì.

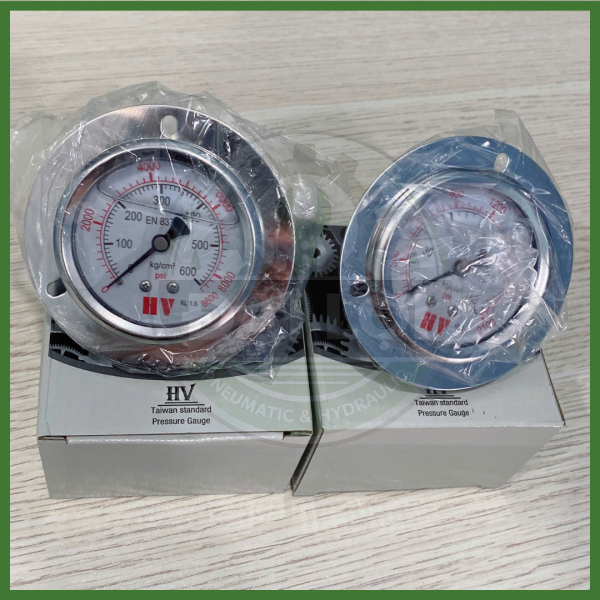

Kích Thước Và Phân Loại

Dải đo Y63

• 7 kg/cm²
• 10 kg/cm²
• 15 kg/cm²
• 20 kg/cm²
• 25 kg/cm²
• 35 kg/cm²
• 50 kg/cm²
• 100 kg/cm²
• 150 kg/cm²
• 250 kg/cm²
• 350 kg/cm²
• 400 kg/cm²
• 600 kg/cm²
• 700 kg/cm²

Dải đo Y100

• 200 kg/cm²
• 400 kg/cm²

Ứng Dụng Thực Tế

Đồng Hồ Dầu Đo Áp Suất HV Chân Sau được sử dụng trong:

• Trạm nguồn thủy lực.
• Máy ép thủy lực.
• Máy CNC.
• Máy nén khí.
• Hệ thống khí nén.
• Đường ống dầu.
• Tủ điều khiển công nghiệp.
• Dây chuyền tự động hóa.
• Thiết bị OEM.
• Hệ thống bơm công nghiệp.

Hướng Dẫn Lựa Chọn

Để lựa chọn đúng đồng hồ áp suất, nên xác định:

• Chọn Y63 khi không gian lắp đặt nhỏ.
• Chọn Y100 khi cần quan sát từ khoảng cách xa.
• Chọn dải đo khoảng 1,5–2 lần áp suất làm việc thực tế.

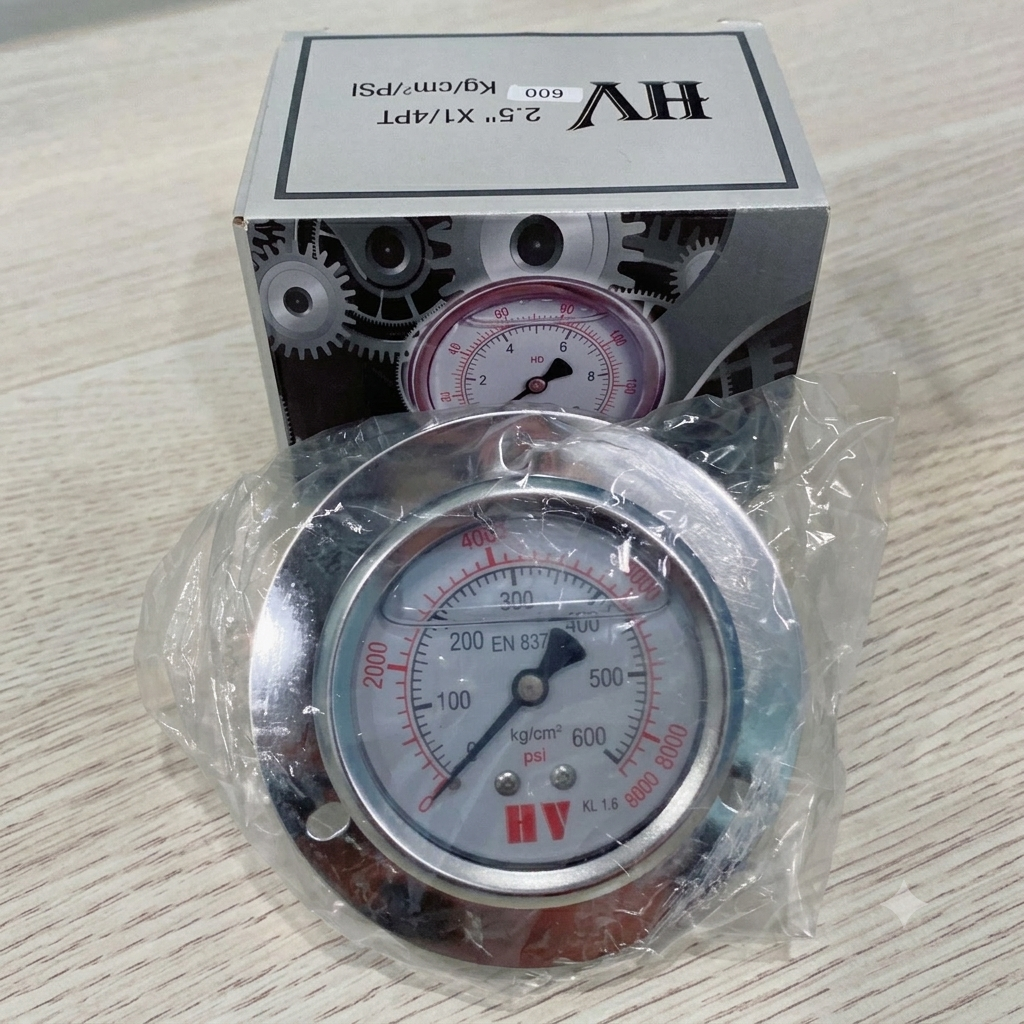

• Kiểm tra đúng chuẩn ren PT 1/4" hoặc PT 3/8".
• Nếu hệ thống có rung động mạnh, nên cân nhắc sử dụng đồng hồ chống rung (Glycerin).

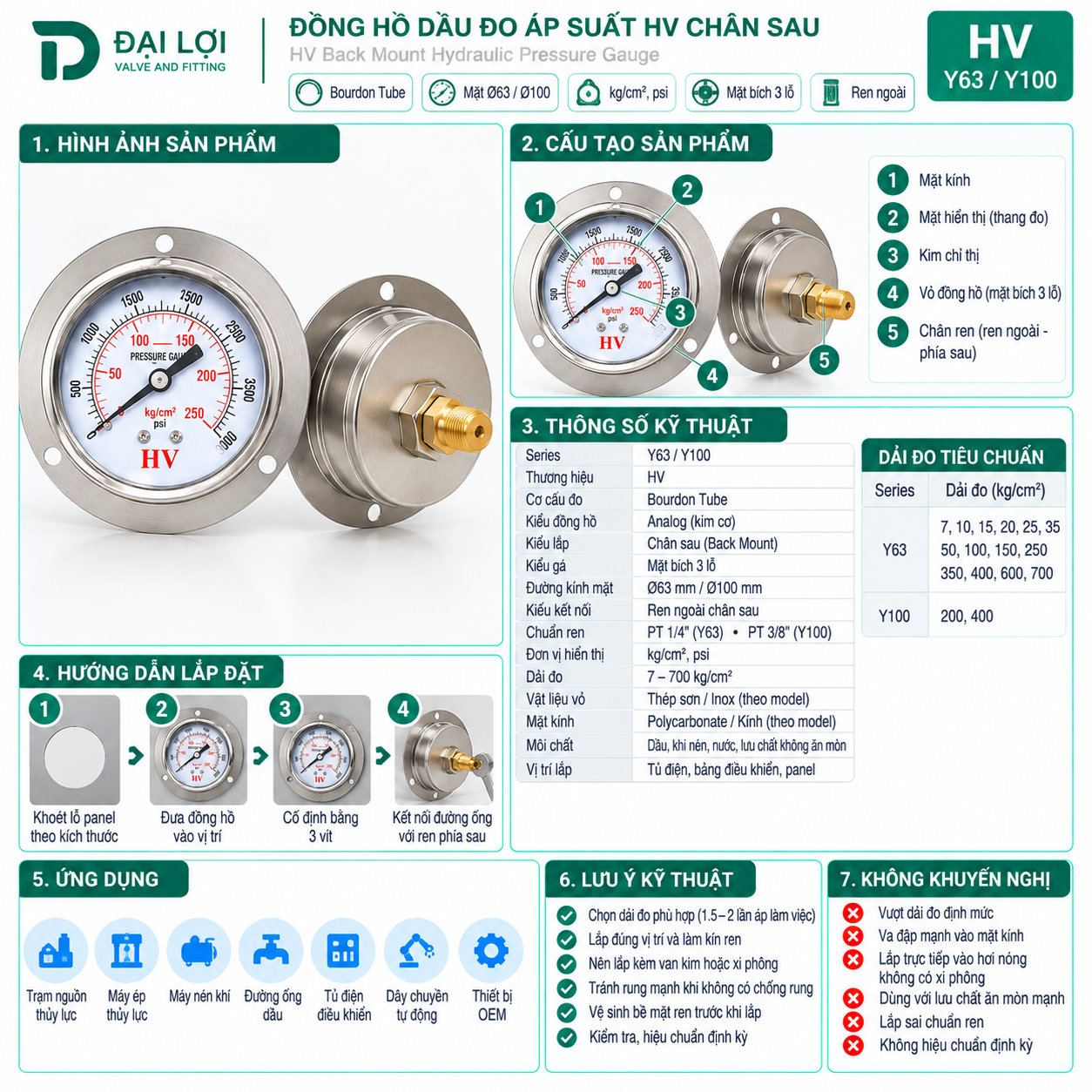

Hướng Dẫn Lắp Đặt

1. Khoan đúng kích thước lỗ panel theo mặt đồng hồ.
2. Gắn đồng hồ bằng mặt bích 3 lỗ.
3. Quấn băng tan PTFE vào ren sau.
4. Siết đúng lực, tránh xoắn thân đồng hồ.
5. Kiểm tra độ kín và hiệu chỉnh vị trí mặt số.

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Sản Phẩm Liên Quan

• Đồng hồ áp suất HV chân đứng.
• Đồng hồ áp suất Glycerin.
• Van kim đồng hồ.
• Xi phông inox.
• Van khóa đồng hồ.
• Pressure Switch.
• Pressure Transmitter.
• Bộ nguồn thủy lực.

Góc Kiến Thức Đại Lợi

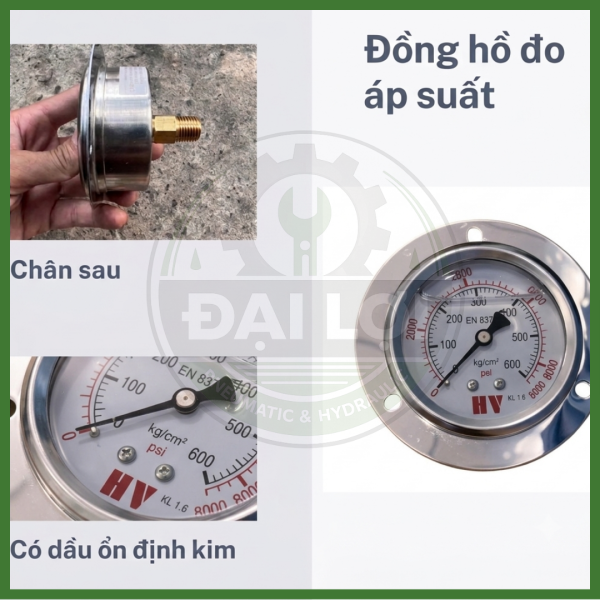

Đồng hồ chân sau (Back Mount) và chân đứng (Bottom Mount) có cùng nguyên lý đo áp suất nhưng khác vị trí kết nối. Việc lựa chọn đúng kiểu lắp sẽ giúp thi công thuận tiện và đảm bảo khả năng quan sát trên hệ thống.

Kiến Thức Liên Quan

• Đồng hồ Bourdon hoạt động như thế nào?
• Đồng hồ chân sau và chân đứng khác nhau ra sao?
• Cách chọn dải đo đồng hồ áp suất.
• Khi nào nên dùng đồng hồ Glycerin?
• Hướng dẫn lắp đồng hồ áp suất lên panel.
• Hướng dẫn hiệu chuẩn đồng hồ áp suất.

Câu Hỏi Thường Gặp (FAQ)

Đồng Hồ Dầu Đo Áp Suất HV Chân Sau dùng để làm gì?

Sản phẩm dùng để đo và giám sát áp suất của dầu thủy lực, khí nén, nước và các lưu chất không ăn mòn trong hệ thống công nghiệp.

Đồng hồ chân sau khác chân đứng như thế nào?

Đồng hồ chân sau có cổng ren phía sau, phù hợp lắp trên panel hoặc tủ điện. Đồng hồ chân đứng có cổng ren phía dưới, thường lắp trực tiếp trên đường ống.

Nên chọn Y63 hay Y100?

Y63 phù hợp không gian nhỏ và quan sát ở khoảng cách gần. Y100 có mặt lớn hơn, thuận tiện quan sát từ xa.

Làm sao chọn đúng dải đo?

Nên chọn dải đo khoảng 1,5–2 lần áp suất làm việc thực tế để đảm bảo độ chính xác và tăng tuổi thọ đồng hồ.

Có cần hiệu chuẩn định kỳ không?

Có. Đồng hồ nên được kiểm tra và hiệu chuẩn định kỳ theo quy trình bảo trì của hệ thống để đảm bảo độ chính xác khi đo.

Lưu Ý Khi Mua

Khi đặt mua, vui lòng cung cấp:

• Môi chất cần đo (dầu, khí, nước...).
• Áp suất làm việc thực tế.
• Dải đo mong muốn.
• Kích thước mặt đồng hồ (Y63 hoặc Y100).
• Chuẩn ren kết nối (PT 1/4" hoặc PT 3/8").
• Vị trí lắp đặt (panel hay đường ống).

Thông tin đầy đủ sẽ giúp lựa chọn đúng model và đảm bảo đồng hồ hoạt động ổn định trong hệ thống.
