Đầu Nối Ống Siết Thành Inox 304 IPM | Nối Xuyên Vách

Giới Thiệu Sản Phẩm

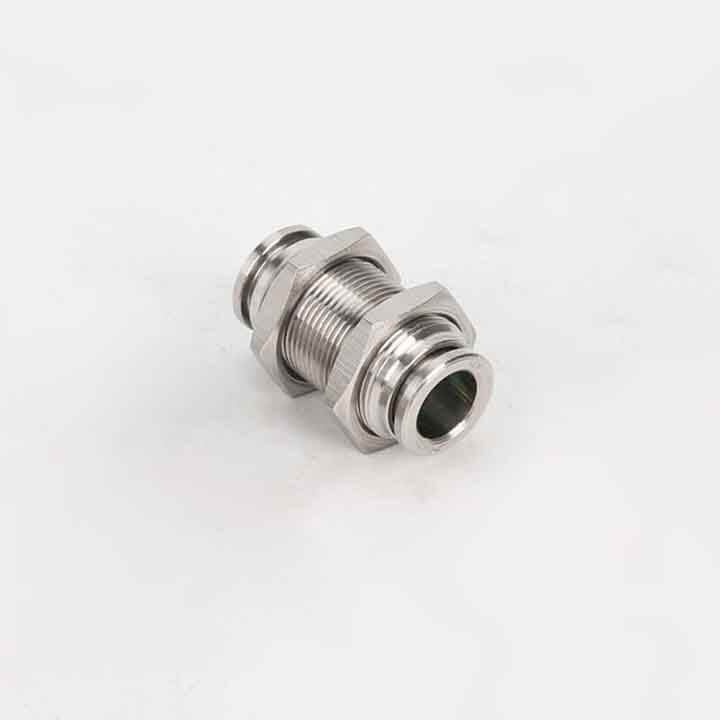

Đầu Nối Ống Siết Thành Inox 304 IPM được thiết kế chuyên dụng cho các vị trí cần đưa đường ống khí nén xuyên qua vách tủ, panel hoặc thân máy mà vẫn đảm bảo độ kín và tính thẩm mỹ.

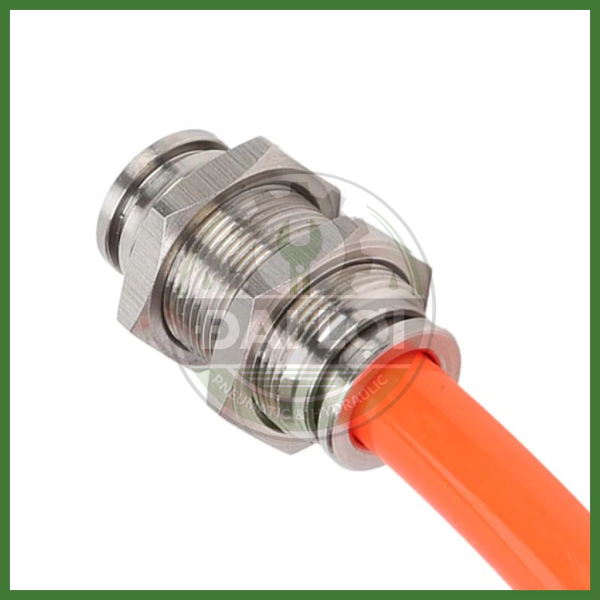

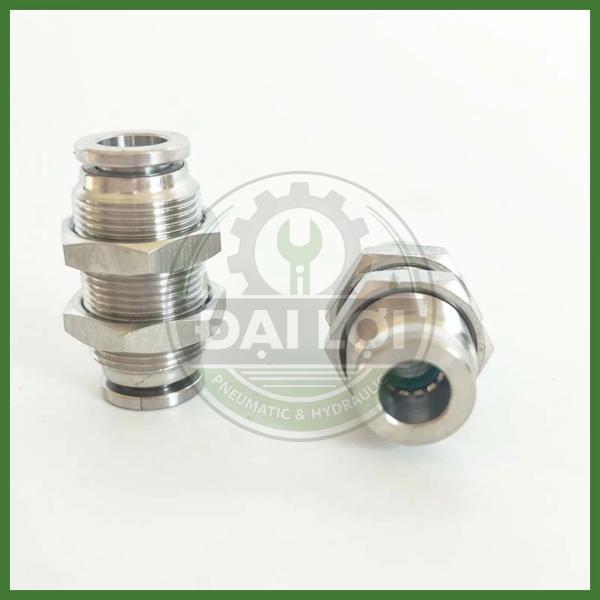

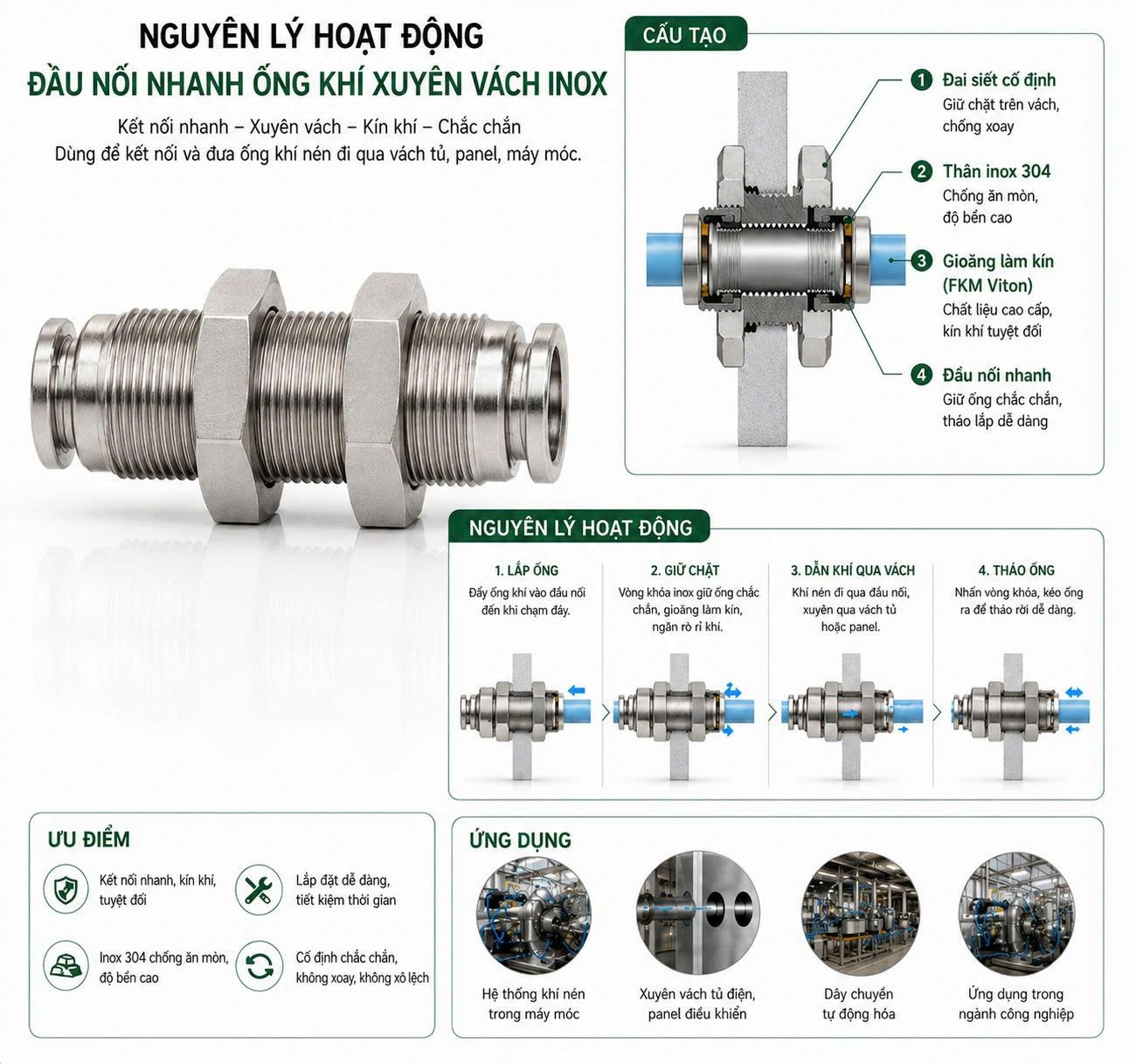

Sản phẩm có hai đầu kết nối Push-in, phần thân ren xuyên thành kết hợp đai ốc khóa giúp cố định chắc chắn trên bề mặt lắp đặt. Cơ cấu Collet (Claw) giữ ống kết hợp gioăng FKM (Viton) giúp hạn chế rò rỉ khí và hỗ trợ tháo lắp nhanh khi bảo trì.

Ưu Điểm Nổi Bật

• Thân Inox SUS304 chống ăn mòn.

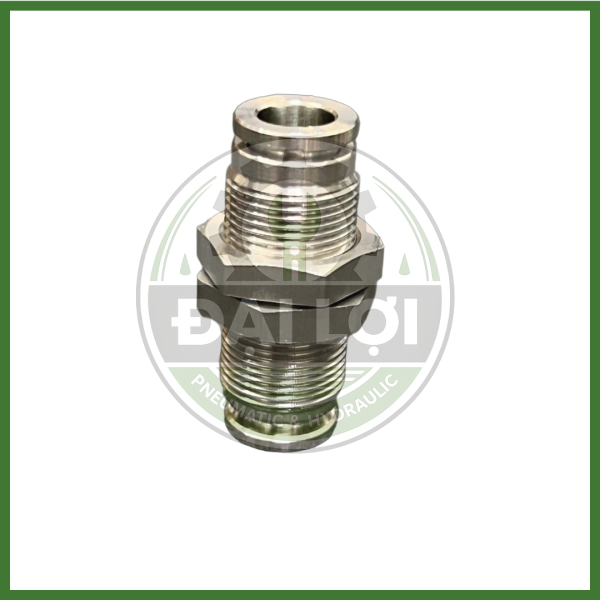

• Thiết kế xuyên thành (Bulkhead) chắc chắn.
• Hai đầu Push-in giúp lắp đặt nhanh.
• Cơ cấu Collet (Claw) giữ ống ổn định.
• Gioăng FKM (Viton) tăng khả năng làm kín.
• Phù hợp với ống PU và Nylon.
• Đa dạng quy cách từ Ø4×2.5 đến Ø12×8 mm.

Bảng quy cách theo từng model

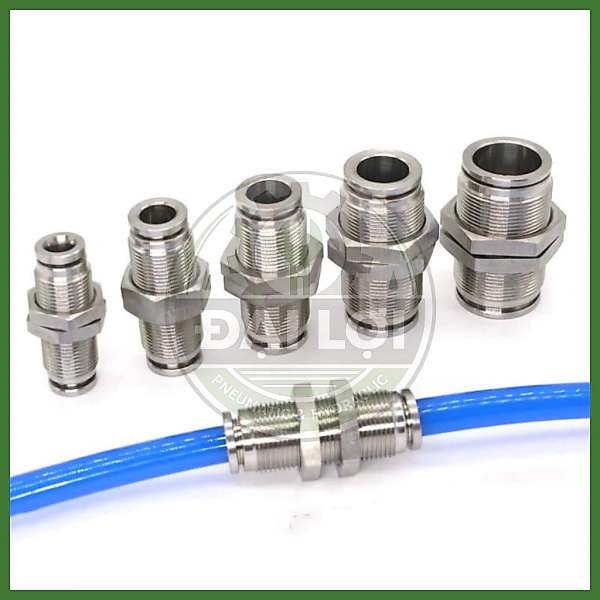

Kích Thước & Phân Loại

IPM được sản xuất với các quy cách:

• Ø4 × 2.5 mm
• Ø6 × 4 mm
• Ø8 × 5 mm
• Ø10 × 6.5 mm
• Ø12 × 8 mm

Lựa chọn đúng đường kính ngoài (OD) và đường kính trong (ID) của ống để đảm bảo khả năng giữ ống và độ kín khí.

Ứng Dụng Thực Tế

Đầu nối IPM phù hợp với:

• Tủ điều khiển khí nén.
• Tủ điện công nghiệp.
• Máy tự động hóa.
• Máy CNC.
• Robot công nghiệp.
• Máy đóng gói.
• Dây chuyền sản xuất.
• Hệ thống phân phối khí nén.

Hướng Dẫn Lắp Đặt

1. Chọn đúng quy cách IPM theo đường kính ống.
2. Khoan lỗ theo đúng kích thước của từng quy cách.
3. Luồn phần ren xuyên thành qua panel hoặc thân máy.
4. Siết đai ốc khóa để cố định đầu nối.
5. Cắm ống PU hoặc Nylon vào hai đầu Push-in đến hết hành trình.
6. Cấp khí và kiểm tra độ kín trước khi vận hành.

Hướng Dẫn Lựa Chọn

Để chọn đúng IPM cần xác định:

• Quy cách ống (OD × ID).
• Đường kính lỗ khoan phù hợp.
• Độ dày panel hoặc vách lắp đặt.
• Loại ống sử dụng (PU hoặc Nylon).
• Vị trí lắp đặt trên tủ điện, panel hoặc thân máy.

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Trong quá trình lắp đặt và sử dụng, một số lỗi có thể ảnh hưởng đến độ kín và khả năng giữ ống của đầu nối. Kiểm tra đúng nguyên nhân sẽ giúp hệ thống vận hành ổn định và kéo dài tuổi thọ sản phẩm.

Câu Hỏi Thường Gặp (FAQ)

IPM dùng để làm gì?
IPM dùng để đưa đường ống khí nén xuyên qua tủ điện, panel hoặc thân máy, đồng thời cố định chắc chắn đầu nối trên bề mặt lắp đặt.

Khoan lỗ bao nhiêu để lắp IPM?
Tùy từng quy cách, đường kính lỗ khoan tương ứng là Ø10.5, Ø12.5, Ø15.5, Ø18.5 hoặc Ø22.5 mm.

IPM lắp được với vách dày bao nhiêu?
Tùy quy cách, độ dày vách lắp đặt tối đa khoảng 7.0–8.5 mm.

IPM dùng được với loại ống nào?
Sản phẩm phù hợp với ống PU và ống Nylon đúng quy cách.

IPM khác IPU ở điểm nào?
IPM có thân ren xuyên thành và đai ốc khóa để cố định trên panel, còn IPU chỉ dùng để nối thẳng hai đoạn ống.

Góc Kiến Thức

Đầu nối xuyên thành (Bulkhead Push-in) giúp bố trí đường ống khí nén gọn gàng, tăng tính thẩm mỹ và thuận tiện cho việc bảo trì. Việc lựa chọn đúng quy cách, đường kính lỗ khoan và độ dày vách sẽ đảm bảo khả năng làm kín và độ bền của hệ thống.

Kiến Thức Liên Quan

• Bulkhead Push-in là gì?
• Cách chọn đầu nối theo đường kính ống khí nén.
• Hướng dẫn lắp đầu nối Push-in đúng kỹ thuật.
• Nguyên nhân đầu nối khí nén bị rò khí.
• So sánh IPM, IPU và IPV.

Sản Phẩm Liên Quan

• Đầu Nối Thẳng Inox 304 IPU.
• Co Inox 304 Nối Ống Khí IPV.
• Đầu Nối Ren Ngoài Inox IPC.
• Đầu Nối Ren Trong Inox IPCF.
• Đầu Nối Giảm Inox IPG.

Liên Hệ Tư Vấn & Báo Giá

Cần chọn đúng quy cách Ø4×2.5 đến Ø12×8, đường kính lỗ khoan hoặc độ dày panel? Đội ngũ kỹ thuật Đại Lợi sẽ hỗ trợ lựa chọn đúng đầu nối IPM phù hợp với hệ thống của bạn.
