Đầu Nối Khí Nén Ngã Tư IPZA Inox 304

Name: Đầu Nối Khí Nén Ngã Tư IPZA Inox 304 - ĐẠI LỢI CHUYÊN CUNG CẤP VẬT TƯ CÔNG NGHIỆP
SKU: IPZA-INOX304-1
Rating: 4.8398058252427 (2060 reviews)

Đầu Nối Khí Nén Ngã Tư IPZA Inox 304

Mã sản phẩm:

IPZA-INOX304-1

Trạng thái:

Còn hàng

Số lần xem:

Chọn phiên bản

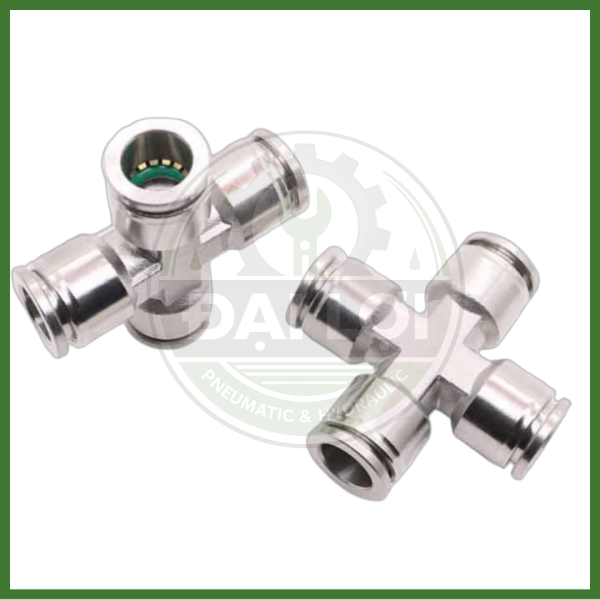

Đầu Nối Nhanh Ngã Tư Inox 304 IPZA

Đầu Nối Nhanh Ngã Tư Hơi Inox 304 IPZA là đầu nối khí nén dạng chữ thập 4 ngả, sử dụng 4 đầu Push-in để chia hoặc gom bốn đường ống khí nén cùng đường kính. Sản phẩm được chế tạo từ Inox SUS304, phù hợp với hệ thống khí nén công nghiệp sử dụng ống PU, PA hoặc PE.

Chia sẻ:

Thông số kỹ thuật

Thuộc tính	Thông số
Model	IPZA
Vật liệu thân	SUS304
Kiểu kết nối	Push-in × Push-in × Push-in × Push-in
Số cổng	4
Đường kính ống	Ø4 • Ø6 • Ø8 • Ø10 • Ø12 mm
Loại ống tương thích	PU, PA (Nylon), PE
Cơ cấu giữ ống	Collet (ngàm inox) + vòng nhả
Vật liệu ngàm	Inox SUS304
Vật liệu O-ring	FKM (Viton)
Áp suất làm việc	0–16 bar (16 kg/cm²)
Áp suất tối đa	25 bar (25 kg/cm²)
Nhiệt độ làm việc	-20 đến 220°C
Lưu chất phù hợp	Khí nén, khí sạch, chân không nhẹ

Thông tin sản phẩm

Xem nhanh

Giới Thiệu Sản Phẩm
Ưu Điểm Nổi Bật
Kích Thước & Phân Loại
Ứng Dụng Thực Tế
Hướng Dẫn Lựa Chọn
Hướng Dẫn Lắp Đặt
Lỗi Thường Gặp & Lưu Ý Kỹ Thuật
Câu Hỏi Thường Gặp (FAQ)
Góc Kiến Thức Đại Lợi
Kiến Thức Liên Quan
Sản Phẩm Liên Quan
Liên Hệ Tư Vấn

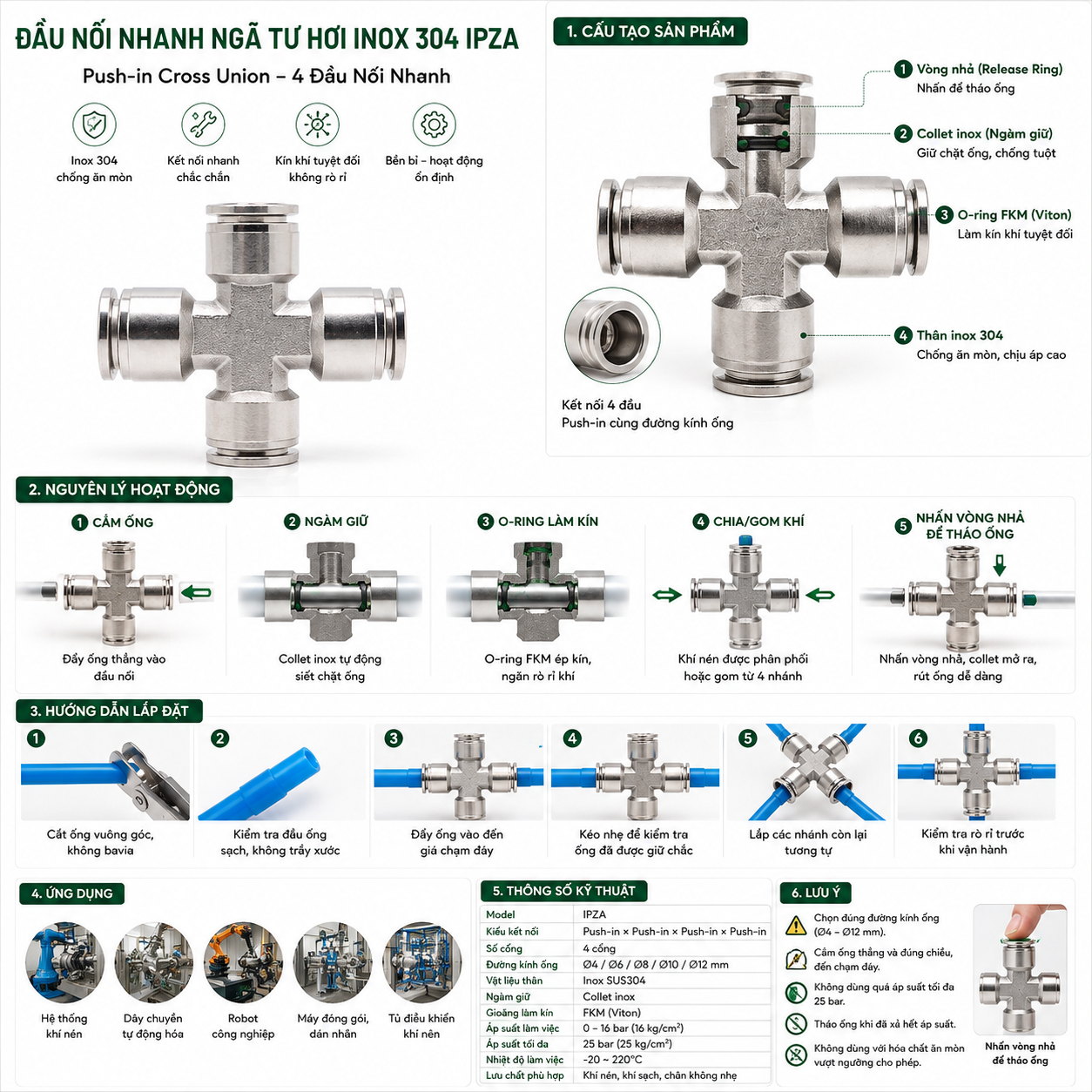

Giới Thiệu Sản Phẩm

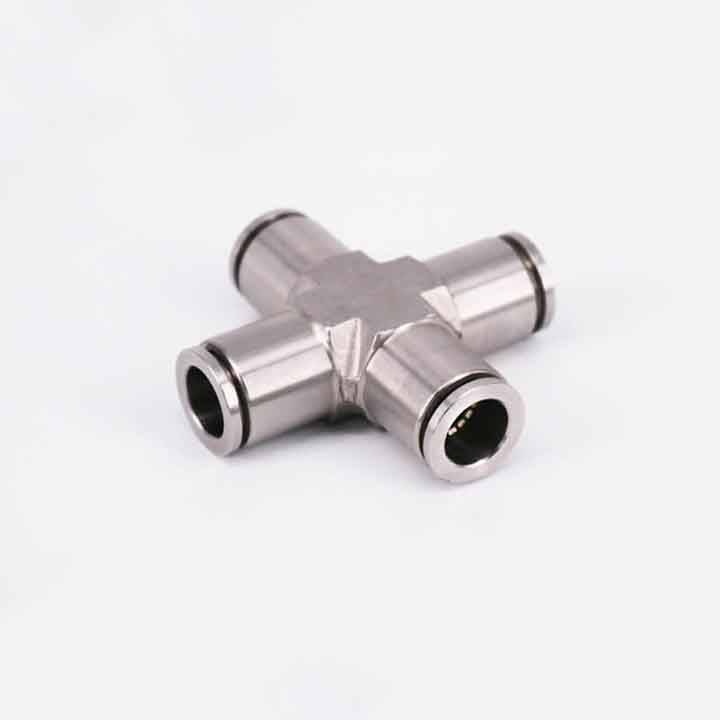

Đầu Nối Nhanh Ngã Tư Hơi Inox 304 IPZA (Push-in Cross Union) được thiết kế với 4 cổng Push-in bố trí đối xứng, giúp kết nối nhanh bốn đường ống khí nén có cùng kích thước. Cấu tạo này phù hợp cho các vị trí cần chia hoặc gom nhiều nhánh khí trong hệ thống mà vẫn đảm bảo thao tác lắp đặt nhanh và thuận tiện.

Ưu Điểm Nổi Bật

Thân Inox SUS304 chống ăn mòn tốt.
Thiết kế 4 đầu Push-in giúp chia hoặc gom 4 nhánh khí nén.
Tháo lắp ống nhanh, thuận tiện bảo trì.
Phù hợp với ống PU, PA, PE.
Có nhiều quy cách từ Ø4 đến Ø12 mm.

Kích Thước & Phân Loại

Model	Đường kính ống
IPZA-4	Ø4 mm
IPZA-6	Ø6 mm
IPZA-8	Ø8 mm
IPZA-10	Ø10 mm
IPZA-12	Ø12 mm

Lưu ý: Chọn đúng đường kính ngoài của ống để đảm bảo khả năng kết nối và độ kín của đầu nối.

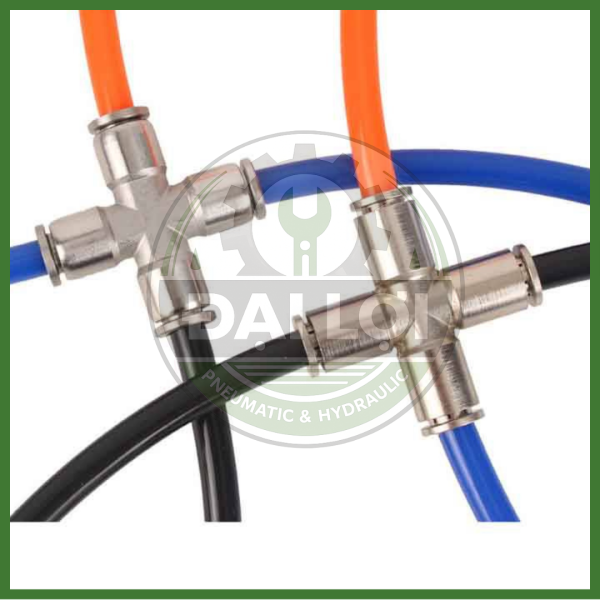

Ứng Dụng Thực Tế

Hệ thống khí nén công nghiệp.
Dây chuyền tự động hóa.
Robot công nghiệp.
Máy CNC.
Máy đóng gói.
Bộ chia khí.
Tủ điều khiển khí nén.
Thiết bị OEM.

Hướng Dẫn Lựa Chọn

Chọn đúng đường kính ống Ø4–Ø12 mm.
Kiểm tra loại ống sử dụng (PU, PA hoặc PE).
Chọn khi cần chia hoặc gom 4 nhánh khí nén cùng kích thước.
Đối chiếu với sơ đồ hệ thống trước khi lắp đặt.

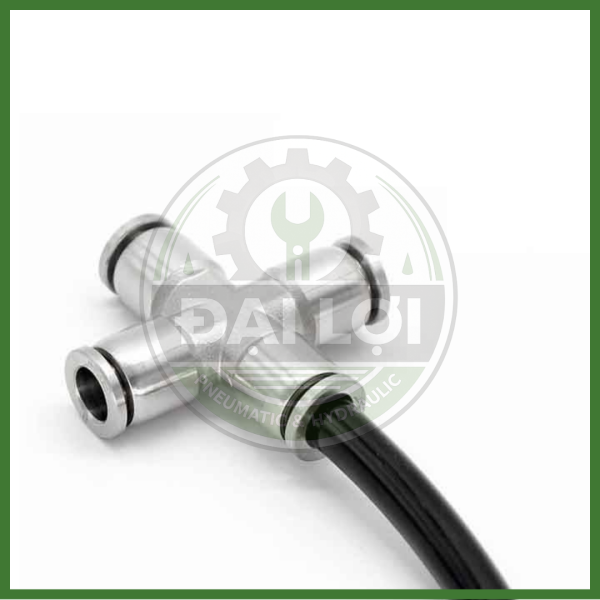

Hướng Dẫn Lắp Đặt

Cắt đầu ống vuông góc và làm sạch bề mặt.
Cắm từng đầu ống vào các cổng Push-in đến hết hành trình.
Kiểm tra độ chắc chắn của từng đầu nối.
Cấp khí và kiểm tra độ kín trước khi vận hành.

Lỗi Thường Gặp & Lưu Ý Kỹ Thuật

Hiện tượng	Nguyên nhân	Khuyến nghị
Rò khí tại đầu nối	Ống cắm chưa hết	Đẩy ống đến chạm đáy Push-in
Ống bị tuột	Chọn sai đường kính	Dùng đúng Ø4–Ø12 mm
Khó tháo ống	Chưa nhấn vòng nhả	Nhấn Collet rồi mới rút ống
Rò khí sau thời gian sử dụng	O-ring lão hóa	Thay gioăng FKM
Lưu lượng các nhánh không đều	Chiều dài ống chênh lệch	Cân bằng đường ống và lưu lượng

Câu Hỏi Thường Gặp (FAQ)

IPZA dùng để làm gì?
Dùng để chia hoặc gom bốn đường ống khí nén cùng kích thước bằng kết nối Push-in.

IPZA khác IPE như thế nào?
IPZA có 4 cổng Push-in, trong khi IPE có 3 cổng Push-in.

IPZA dùng được với loại ống nào?
Phù hợp với ống PU, PA (Nylon) và PE đúng đường kính Ø4–Ø12 mm.

Có thể tháo lắp nhiều lần không?
Có. Nhấn vòng nhả (Collet) rồi rút ống đúng kỹ thuật.

Làm sao chọn đúng kích thước?
Chọn theo đường kính ngoài của ống khí sử dụng.

Góc Kiến Thức Đại Lợi

Đầu nối IPZA phù hợp khi cần chia hoặc gom 4 nhánh khí nén trên cùng một hệ thống. Nếu chỉ cần chia 3 nhánh, nên lựa chọn IPE để phù hợp với yêu cầu lắp đặt.
