Co Ren Ngoài Siết Ống Inox 304 ISCL

Giới Thiệu Sản Phẩm

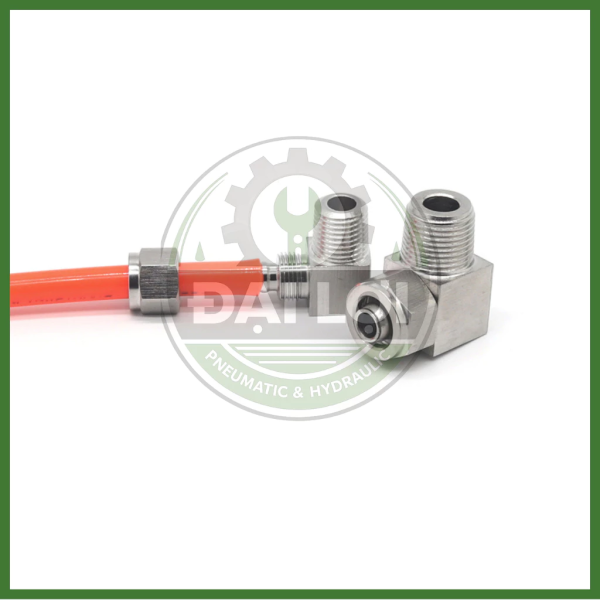

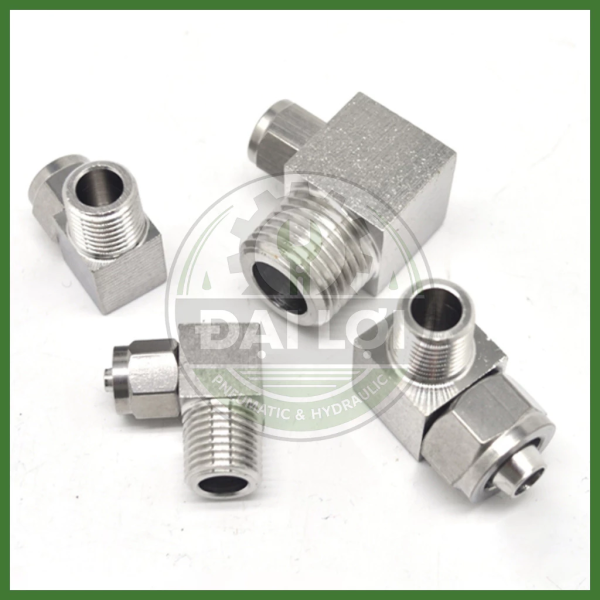

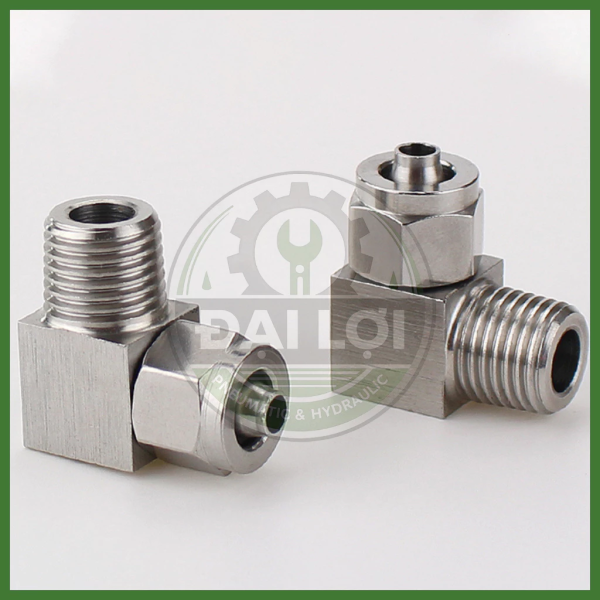

Co Ren Ngoài Siết Cam Inox 304 ISCL thuộc dòng đầu nối siết cam inox, có cấu hình Ren ngoài PT × Siết cam 90°. Sản phẩm được thiết kế để kết nối từ cổng ren của thiết bị sang ống PU hoặc Nylon, đồng thời đổi hướng đường ống 90° giúp bố trí hệ thống gọn gàng hơn.

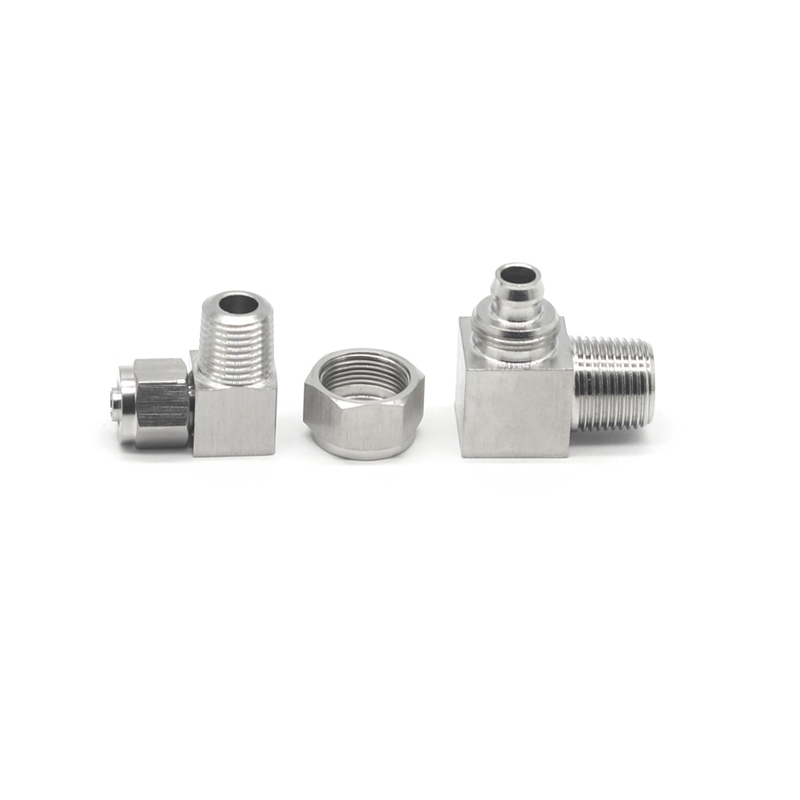

Thân nối, đầu siết và đai siết được chế tạo từ Inox SUS304, phù hợp với môi trường làm việc yêu cầu khả năng chống ăn mòn và độ bền cao.

Logic kết nối

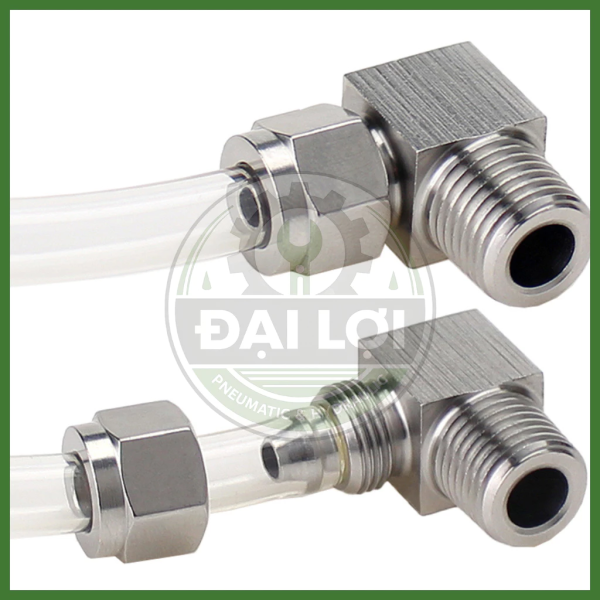

Thiết bị ren trong → Ren ngoài PT → Co 90° → Đầu siết cam → Ống PU / Nylon

Khác với IPL, ISCL sử dụng cơ cấu siết cam để giữ ống thay vì cơ cấu Push-in.

---

Ưu Điểm Nổi Bật

• Thân Inox SUS304 chống ăn mòn tốt.
• Kết nối ren ngoài PT với ống PU hoặc Nylon.
• Chuyển hướng đường ống 90°.
• Cơ cấu siết cam giữ ống chắc chắn.
• Phù hợp cho hệ thống khí nén áp suất làm việc đến 16 kg/cm².
• Dễ tháo lắp và bảo trì.
• Thích hợp cho nhiều thiết bị khí nén công nghiệp.

---

Kích Thước Và Phân Loại

Quy đổi chuẩn ren

Quy ước	Chuẩn ren
RN9.6	PT1/8
RN13	PT1/4
RN17	PT3/8
RN21	PT1/2

Kích thước ống tương ứng

• 4 × 2.5 mm
• 6 × 4 mm
• 8 × 5 mm
• 10 × 6.5 mm
• 12 × 8 mm

Việc lựa chọn model cần đồng thời xác định chuẩn ren PT và kích thước ống PU hoặc Nylon.

---

Ứng Dụng Thực Tế

Co Ren Ngoài Siết Cam Inox 304 ISCL được sử dụng trong:

• Hệ thống khí nén.
• Máy CNC.
• Máy đóng gói.
• Máy tự động hóa.
• Van điện từ.
• Xi lanh khí nén.
• Bộ xử lý khí.
• Đường cấp khí bằng ống PU hoặc Nylon.

Sản phẩm tương thích với:

• Ống PU.
• Ống Nylon.
• Thiết bị ren PT.
• Van điện từ.
• Xi lanh khí nén.
• Bộ lọc khí.
• Bộ điều áp.


---

Hướng Dẫn Lựa Chọn

Nên lựa chọn theo trình tự:

Chuẩn ren PT → RN9.6 / RN13 / RN17 / RN21 → Kích thước ống → Có cần đổi hướng 90° → Chọn ISCL

Khi nào nên dùng ISCL?

• Cần kết nối ren ngoài với ống PU hoặc Nylon.
• Cần đổi hướng đường ống 90°.
• Muốn sử dụng cơ cấu siết cam để giữ ống chắc chắn.

ISCL khác IPL như thế nào?

• ISCL: Giữ ống bằng cơ cấu siết cam, phù hợp khi cần cố định chắc chắn.
• IPL: Giữ ống bằng cơ cấu Push-in, thuận tiện cho việc tháo lắp nhanh.

---

Lỗi Thường Gặp

Lỗi thường gặp	Nguyên nhân	Cách xử lý
Không biết chọn RN9.6, RN13, RN17 hay RN21	Chưa xác định chuẩn ren	Kiểm tra ren của thiết bị trước khi chọn
Không biết chọn kích thước ống	Chưa xác định kích thước ống PU hoặc Nylon	Đo đúng kích thước ống trước khi lựa chọn
Nhầm ISCL với IPL	Chưa phân biệt cơ cấu giữ ống	Xác định sử dụng siết cam hay Push-in
Nhầm với Co Đuôi Chuột	Chưa xác định loại ống sử dụng	ISCL dùng cho ống PU/Nylon, Co Đuôi Chuột dùng cho ống mềm gắn bằng gân
Đầu nối bị rò	Sai kích thước, siết chưa đủ hoặc ren làm kín không đúng	Kiểm tra ren, kích thước ống và lực siết
Ống bị tuột	Siết chưa đủ lực hoặc chọn sai kích thước	Chọn đúng cỡ ống và siết đúng kỹ thuật
Không biết siết đúng	Siết quá lỏng hoặc quá chặt	Siết đều lực theo khuyến nghị
Không biết chọn theo ren hay theo ống trước	Chưa xác định quy trình	Chọn ren trước, sau đó chọn kích thước ống

---

Sản Phẩm Liên Quan

• ISCB.
• IPL.
• IPC.
• IPY.
• IHBL.
• Ống PU.
• Ống Nylon.

---

Góc Kiến Thức Đại Lợi

Siết cam và Push-in khác nhau như thế nào?

Đầu nối siết cam giữ ống bằng lực ép của đai siết, phù hợp với các ứng dụng yêu cầu kết nối chắc chắn và ổn định.

Trong khi đó, đầu nối Push-in sử dụng cơ cấu ngàm kẹp, giúp thao tác lắp và tháo ống nhanh hơn mà không cần siết đai.

Việc lựa chọn loại đầu nối phụ thuộc vào yêu cầu kỹ thuật, tần suất tháo lắp và điều kiện vận hành của hệ thống.

---

Kiến Thức Liên Quan

• Đầu nối siết cam là gì?
• Cách chọn đầu nối theo kích thước ống.
• Push-in và siết cam khác nhau thế nào?
• Quy đổi RN9.6, RN13, RN17 và RN21.
• Hướng dẫn chọn đầu nối khí nén inox.
• Cách làm kín ren PT trong hệ thống khí nén.

---

FAQ

ISCL là gì?

ISCL là đầu nối Co Ren Ngoài Siết Cam Inox 304 dùng để kết nối ren ngoài PT với ống PU hoặc Nylon và đổi hướng 90°.

ISCL dùng cho loại ống nào?

Dùng cho ống PU và ống Nylon đúng kích thước.

RN9.6 là ren gì?

RN9.6 tương ứng với PT1/8.

Chọn đầu nối theo kích thước ống như thế nào?

Xác định đúng kích thước ống trước, sau đó chọn model có kích thước tương ứng.

Siết cam khác Push-in ở điểm nào?

Siết cam giữ ống bằng lực siết cơ khí, còn Push-in giữ ống bằng ngàm kẹp để thao tác nhanh hơn.

ISCL dùng cho khí nén được không?

Có. Sản phẩm được thiết kế cho hệ thống khí nén trong giới hạn áp suất làm việc.

ISCL dùng cho nước được không?

Có thể sử dụng với nước sạch khi vật liệu gioăng phù hợp.

Vì sao đầu nối bị rò?

Nguyên nhân có thể do chọn sai kích thước ống, siết chưa đủ lực, gioăng hỏng hoặc ren làm kín không đúng.

Khi nào nên dùng ISCL?

Khi cần kết nối ren ngoài PT với ống PU hoặc Nylon, đồng thời chuyển hướng đường ống 90° bằng cơ cấu siết cam.

Chọn PT1/8, PT1/4, PT3/8 hay PT1/2 như thế nào?

Lựa chọn theo chuẩn và kích thước ren của cổng kết nối trên thiết bị, sau đó đối chiếu với quy đổi RN9.6, RN13, RN17 hoặc RN21.

---

Cam Kết Từ Đại Lợi

• Tư vấn đúng chuẩn ren PT.
• Hỗ trợ chọn đúng kích thước ống.
• Kiểm tra sản phẩm trước khi giao.
• Hỗ trợ lựa chọn đúng model ISCL.

---

Yêu Cầu Báo Giá

Gửi kích thước ren (RN9.6 / RN13 / RN17 / RN21) và kích thước ống (4×2.5, 6×4, 8×5, 10×6.5 hoặc 12×8) để Đại Lợi hỗ trợ chọn đúng Co Ren Ngoài Siết Cam Inox 304 ISCL phù hợp với hệ thống của bạn.
