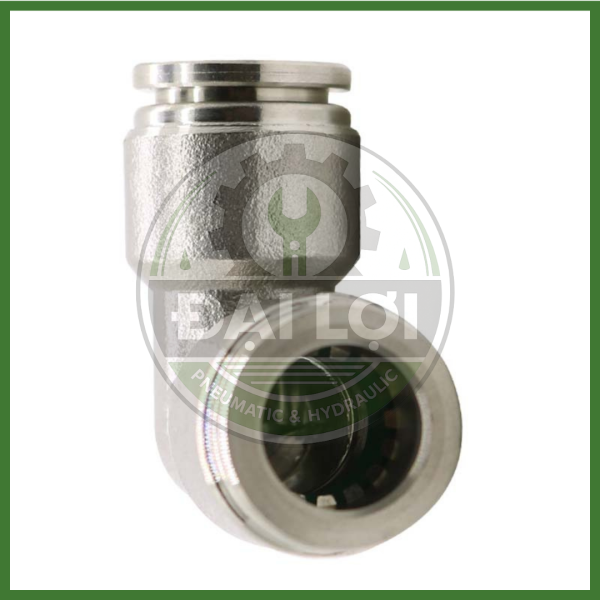

Co Inox 304 Nối Ống Khí IPV
Co Inox 304 Nối Ống Khí IPV là đầu nối nhanh khí nén dạng Push-in × Push-in góc 90°, dùng để kết nối hai đoạn ống khí nén cùng đường kính và đổi hướng đường ống mà không cần uốn cong ống. Sản phẩm được chế tạo từ Inox SUS304, tương thích với ống PU và PA (Nylon), giúp lắp đặt nhanh, kín khí và phù hợp cho hệ thống khí nén trong máy tự động, dây chuyền sản xuất và thiết bị công nghiệp.
Thông số kỹ thuật
| Thuộc tính | Thông số |
|---|---|
| Model | IPV |
| Product Type | Union Elbow Push-in Fitting |
| Vật liệu thân | Inox SUS304 |
| Kiểu kết nối | Push-in × Push-in |
| Góc kết nối | 90° |
| Quy cách ống | Ø4 / Ø6 / Ø8 / Ø10 / Ø12 / Ø16 mm |
| Loại ống tương thích | PU, PA (Nylon) |
| Áp suất làm việc | 0–16 bar |
| Áp suất tối đa | 25 bar |
| Nhiệt độ làm việc | -20°C đến 220°C |
| Vật liệu O-ring | FKM (Viton) |
| Lưu chất | Khí nén |
Xem nhanh

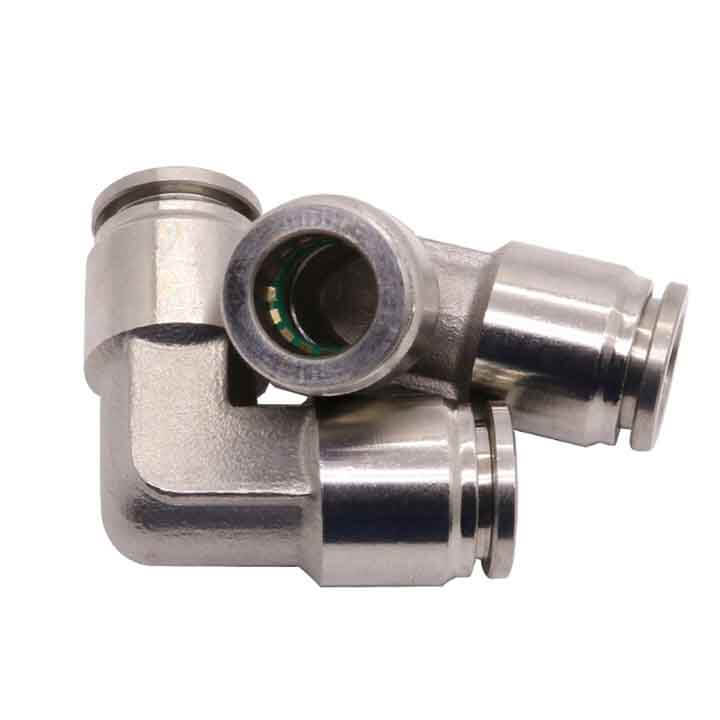

Giới Thiệu Co Inox 304 Nối Ống Khí IPV
Co Inox 304 Nối Ống Khí IPV là đầu nối nhanh khí nén góc 90°, sử dụng hai đầu Push-in để kết nối hai đoạn ống có cùng đường kính. Thiết kế này giúp thay đổi hướng đi của đường ống gọn gàng, giảm bán kính uốn, tiết kiệm không gian lắp đặt và hạn chế hiện tượng gập hoặc xoắn ống.
Sản phẩm được gia công từ Inox SUS304 có khả năng chống ăn mòn tốt, kết hợp cơ cấu Push-in giúp thao tác lắp và tháo ống nhanh chóng mà vẫn đảm bảo độ kín cho hệ thống khí nén.
Ưu Điểm Nổi Bật
- Đổi hướng đường ống 90° gọn gàng, tối ưu không gian lắp đặt.
- Thân Inox SUS304 chống ăn mòn, phù hợp môi trường công nghiệp.
- Đầu nối Push-in giúp lắp đặt và tháo ống nhanh, tiết kiệm thời gian bảo trì.
- O-ring FKM (Viton) tăng khả năng làm kín, hạn chế rò rỉ khí.
- Tương thích với ống PU và PA (Nylon) theo đúng quy cách.
- Đa dạng kích thước Ø4–Ø16 mm, đáp ứng nhiều hệ thống khí nén khác nhau.
Hướng Dẫn Lựa Chọn
Để lựa chọn đúng Co Inox 304 Nối Ống Khí IPV, cần xác định:
- Đường kính ngoài của ống (Ø4, Ø6, Ø8, Ø10, Ø12 hoặc Ø16).
- Loại ống sử dụng (PU hoặc PA/Nylon).
- Nhu cầu đổi hướng đường ống 90°.
- Hai đầu nối sử dụng cùng kích thước ống.
Nếu cần chuyển đổi giữa ren và ống hoặc giảm kích thước ống, nên lựa chọn các dòng đầu nối phù hợp khác.

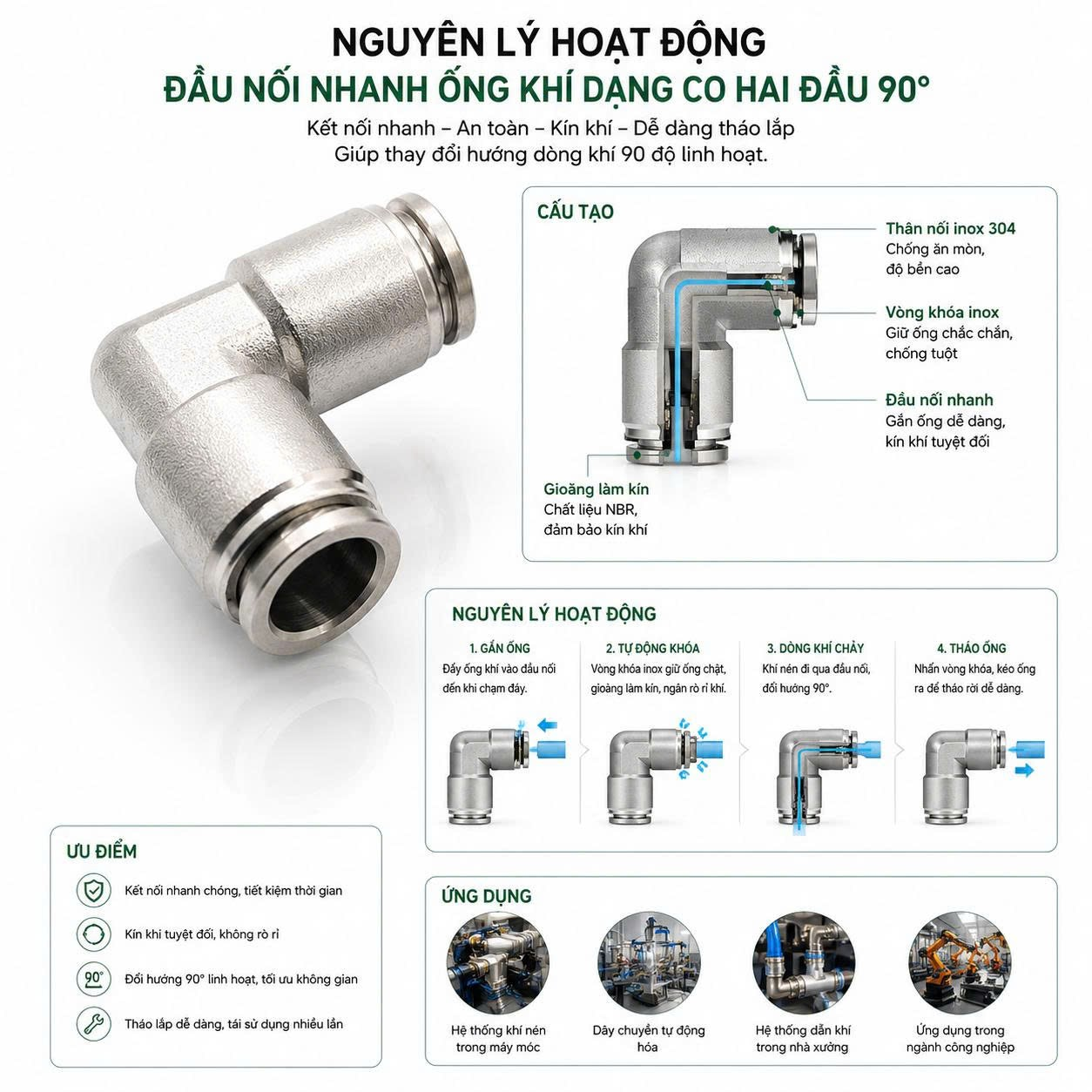

Hướng Dẫn Lắp Đặt
Để đảm bảo đầu nối hoạt động ổn định và kín khí:

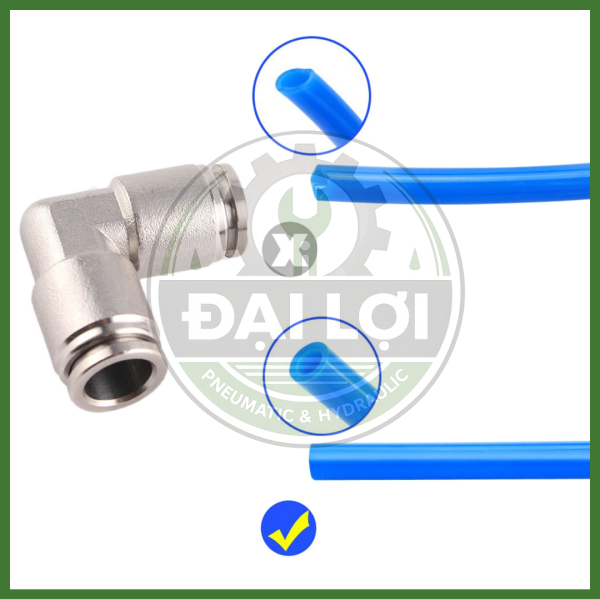

- Cắt đầu ống vuông góc, không để méo hoặc trầy xước.
- Kiểm tra đầu nối sạch bụi và dị vật.
- Cắm ống vào đầu Push-in đến hết hành trình.
- Kéo nhẹ để kiểm tra ngàm giữ đã khóa chắc.
- Sau khi cấp khí, kiểm tra độ kín trước khi đưa hệ thống vào vận hành.
Khi tháo ống, nhấn vòng nhả (collet) đồng thời kéo ống ra theo phương thẳng để tránh làm hỏng cơ cấu Push-in.
Ứng Dụng Thực Tế
Co Inox 304 Nối Ống Khí IPV được sử dụng trong:
- Hệ thống khí nén công nghiệp.
- Máy tự động hóa.
- Robot công nghiệp.
- Máy đóng gói.
- Máy dán nhãn.
- Dây chuyền lắp ráp.
- Thiết bị CNC.
- Tủ khí nén.
- Hệ thống điều khiển khí nén.
- Thiết bị OEM.
Lỗi Thường Gặp & Lưu Ý Kỹ Thuật
Trong quá trình sử dụng, việc chọn sai kích thước ống hoặc lắp đặt không đúng kỹ thuật có thể gây rò khí hoặc giảm độ bền của đầu nối. Dưới đây là những lỗi thường gặp và cách xử lý.
| Hiện tượng | Nguyên nhân | Khuyến nghị |
|---|---|---|
| Rò khí tại đầu nối | Ống cắm chưa hết hành trình, O-ring hư hoặc đầu ống bị trầy xước | Cắm lại ống đúng kỹ thuật, kiểm tra O-ring và thay thế khi cần |
| Ống bị tuột | Chọn sai đường kính ống, ngàm giữ bị mòn hoặc ống chưa cắm hết | Sử dụng đúng kích thước ống và kiểm tra cơ cấu Push-in |
| Khó cắm hoặc tháo ống | Đầu ống bị méo, có bụi bẩn hoặc thao tác sai | Cắt lại đầu ống, vệ sinh đầu nối và thao tác đúng kỹ thuật |
| Đầu nối nhanh hư hỏng | Uốn ống quá sát đầu nối hoặc chịu lực ngang lớn | Bố trí đường ống hợp lý và tránh tác động lực lên đầu nối |
| Rò khí sau thời gian sử dụng | O-ring lão hóa hoặc đầu nối bị mài mòn | Kiểm tra định kỳ và thay đầu nối khi cần thiết |
Câu Hỏi Thường Gặp
Co IPV dùng để làm gì?
Dùng để nối hai đoạn ống khí nén cùng đường kính và đổi hướng đường ống 90°.
IPV khác IPU như thế nào?
IPV là đầu nối góc 90°, trong khi IPU là đầu nối thẳng Push-in × Push-in.
IPV khác IPL như thế nào?
IPV nối hai đầu ống, còn IPL là đầu nối ren ngoài kết hợp Push-in góc 90°.
Đầu nối dùng được với loại ống nào?
Phù hợp với ống PU và PA (Nylon) đúng quy cách.
Có thể tháo lắp nhiều lần không?
Có. Nếu cơ cấu Push-in và O-ring còn đảm bảo chất lượng, đầu nối có thể tháo lắp nhiều lần.
Sản Phẩm Liên Quan
- Đầu Nối Thẳng Inox IPC
- Đầu Nối Ren Trong Inox IPCF
- Nối Thẳng Hai Đầu Ống Inox IPU
- Co Ren Ngoài Push-in Inox IPL
- Đầu Nối Giảm Inox IPG
- Van Điện Từ Khí Nén
- Xi Lanh Khí Nén
Kiến Thức Liên Quan
- Đầu nối Push-in là gì?
- Cách lắp đầu nối nhanh khí nén đúng kỹ thuật.
- Vì sao đầu nối Push-in bị xì khí?
- Cách chọn đường kính ống khí nén.
- Phân biệt IPV, IPU và IPL.
Liên Hệ Tư Vấn & Báo Giá
Đại Lợi cung cấp Co Inox 304 Nối Ống Khí IPV với đầy đủ quy cách từ Ø4 đến Ø16 mm, kiểm tra sản phẩm trước khi giao và hỗ trợ tư vấn lựa chọn đúng theo đường kính ống, loại ống và ứng dụng thực tế. Đội ngũ kỹ thuật luôn sẵn sàng hướng dẫn lắp đặt và hỗ trợ xử lý các vấn đề phát sinh trong quá trình sử dụng.
Hotline/Zalo: 0386541833
Để được tư vấn nhanh, vui lòng gửi đường kính ống (Ø4–Ø16 mm), loại ống sử dụng (PU hoặc PA/Nylon) và ứng dụng thực tế. Đại Lợi sẽ hỗ trợ lựa chọn đúng Co Inox 304 Nối Ống Khí IPV phù hợp với hệ thống của bạn.
