Co Hạt Bắp 2 Đầu Inox 304 IHBV | Co 90 Độ

Giới Thiệu Sản Phẩm

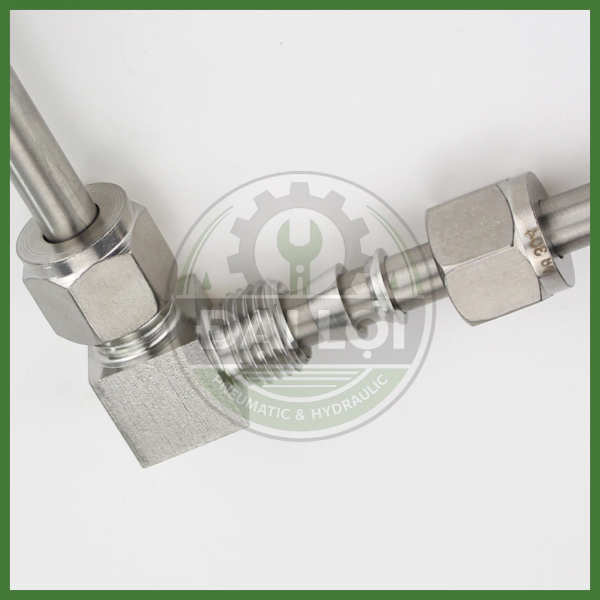

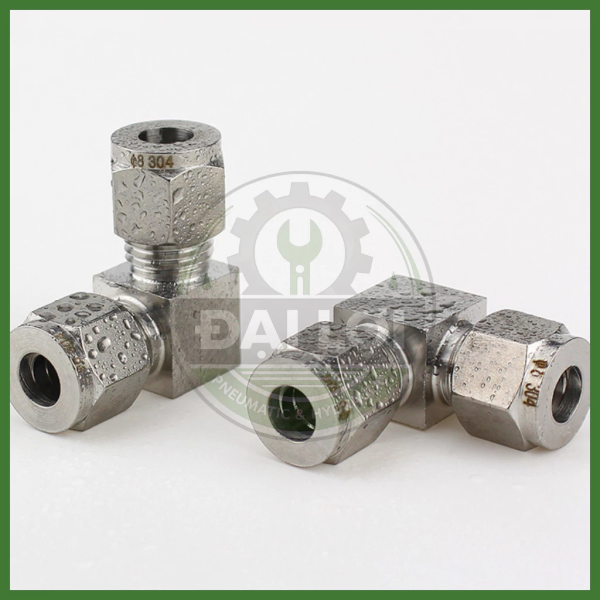

Co Hạt Bắp 2 Đầu Inox 304 IHBV thuộc dòng đầu nối hạt bắp inox với cấu hình Compression × Compression, chuyên dùng để đổi hướng đường ống 90° mà vẫn đảm bảo độ kín và độ bền của hệ thống.

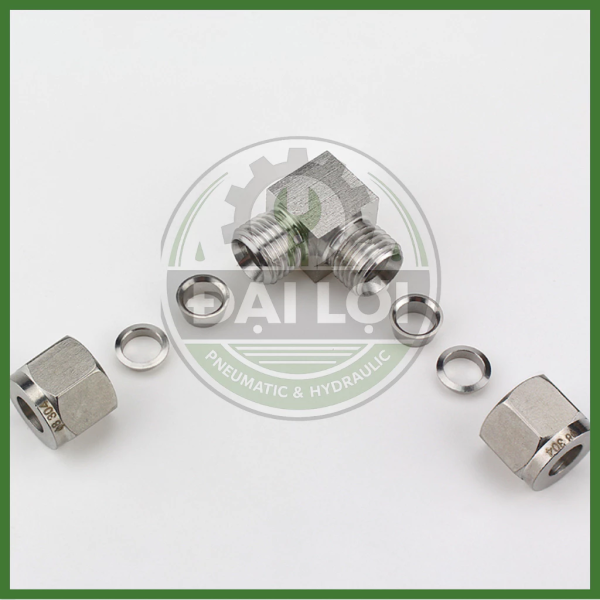

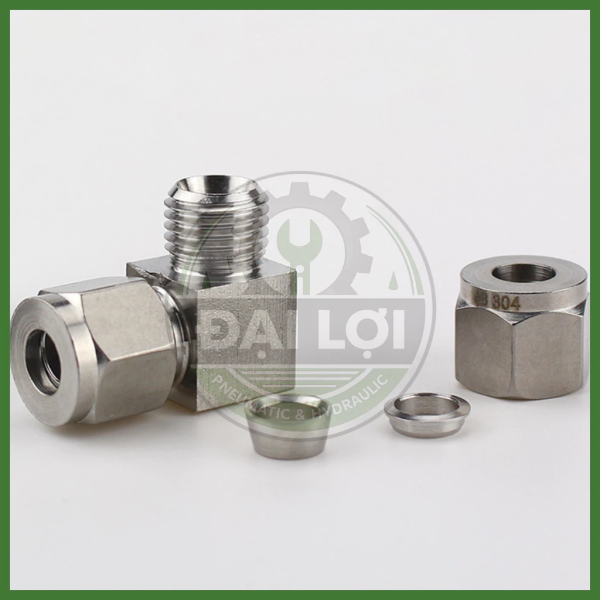

Sản phẩm sử dụng hai đầu siết hạt bắp với cơ cấu Compression Fitting, trong đó ferrule được ép lên bề mặt ngoài của ống khi siết đai ốc, tạo liên kết cơ khí chắc chắn mà không cần hàn.

Logic kết nối

Ống cứng → Ferrule → Co 90° IHBV → Ferrule → Ống cứng

Khác với IHBU, IHBV có thân co 90° để chuyển hướng đường ống. Khác với IHBL, IHBV không có đầu ren ngoài mà cả hai đầu đều sử dụng kết nối siết hạt bắp.

---

Ưu Điểm Nổi Bật

• Gia công từ Inox SUS304 chống ăn mòn tốt.
• Kết nối bằng Compression Fitting cho độ kín cao.
• Chuyển hướng đường ống 90° gọn gàng.
• Không cần hàn khi lắp đặt.
• Phù hợp với hệ thống Instrumentation và đường ống công nghiệp.
• Dễ bảo trì và thay thế.
• Nhiều quy cách phù hợp với các đường kính ống tiêu chuẩn.

Lưu chất tương thích

• Khí nén.
• Nước.
• Dầu thủy lực nhẹ.
• Khí trơ.
• Các lưu chất tương thích với Inox SUS304.

---

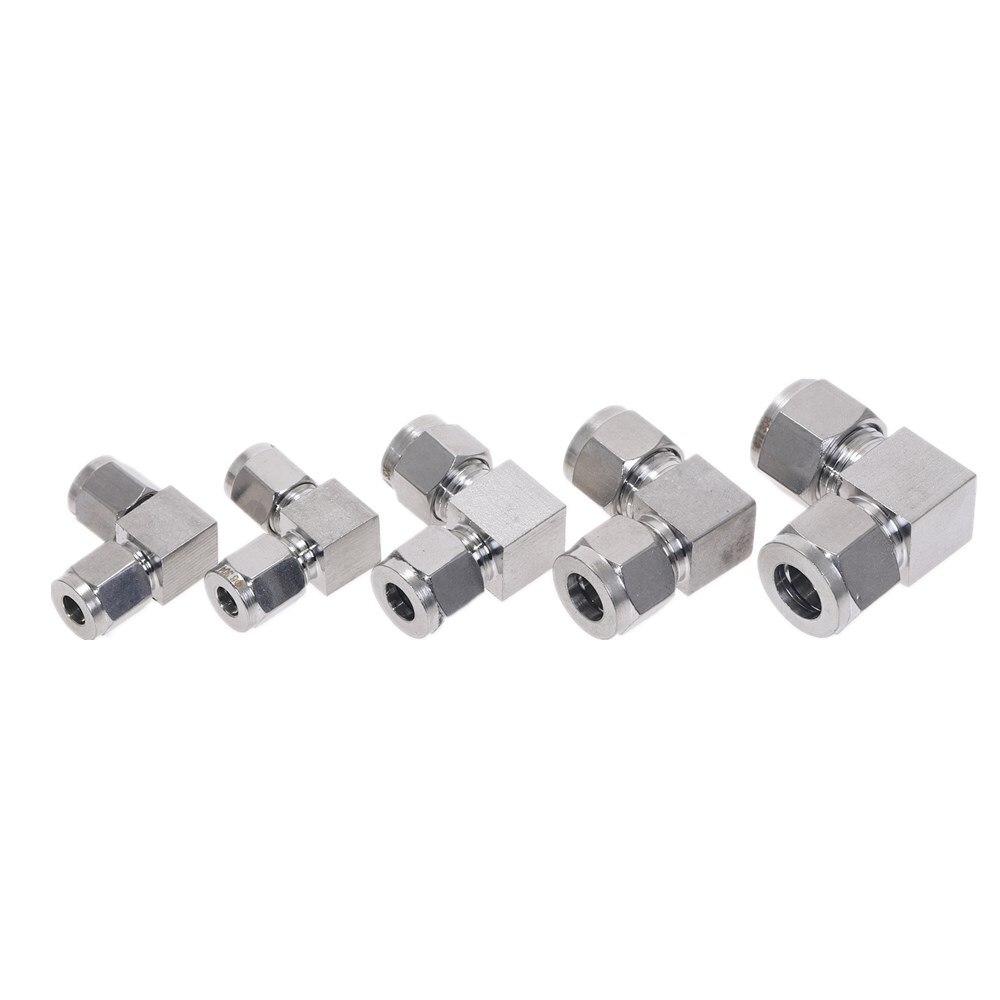

Kích Thước Và Phân Loại

Quy cách tiêu chuẩn

• Ø4 mm
• Ø6 mm
• Ø8 mm
• Ø10 mm
• Ø12 mm
• Ø14 mm
• Ø16 mm

Quy tắc lựa chọn

IHBV được lựa chọn theo đường kính ngoài (OD) của ống, không chọn theo đường kính trong (ID).

Logic lựa chọn

Đường kính ngoài (OD) của ống → Có cần đổi hướng 90° → Chọn IHBV

---

Ứng Dụng Thực Tế

Co Hạt Bắp 2 Đầu Inox 304 IHBV phù hợp cho:

• Hệ thống Instrumentation.
• Hệ thống khí nén sử dụng ống cứng.
• Đường ống inox.
• Đường ống đồng.
• Thiết bị phân tích.
• Hệ thống đo áp suất.
• Đường ống công nghiệp.
• Hệ thống thủy lực áp thấp (cần xác nhận giới hạn áp suất theo catalog).

Tương thích với:

• Ống inox.
• Ống đồng.
• Ống thép thành mỏng.
• Van kim.
• Đồng hồ áp suất.
• Thiết bị Instrumentation.

Không khuyến nghị sử dụng với:

• Ống PU.
• Ống Nylon.
• Các loại ống mềm.


---

Hướng Dẫn Lựa Chọn

Để chọn đúng IHBV, nên thực hiện theo trình tự:

Đường kính ngoài (OD) của ống → Có cần đổi hướng 90° → Chọn IHBV

Khi nào nên dùng IHBV?

• Cần chuyển hướng đường ống cứng 90°.
• Hệ thống sử dụng Compression Fitting.
• Sử dụng ống inox, ống đồng hoặc ống thép thành mỏng.

IHBV khác IHBL như thế nào?

• IHBV: Hai đầu đều là Compression × Compression, dùng để nối hai đoạn ống cứng.
• IHBL: Một đầu ren ngoài, một đầu Compression, dùng để chuyển từ cổng ren sang ống cứng.

---

Lỗi Thường Gặp

Lỗi thường gặp	Nguyên nhân	Cách xử lý
Không biết chọn theo OD hay ID	Nhầm giữa đường kính ngoài và đường kính trong	Đo đúng đường kính ngoài (OD) trước khi chọn
Nhầm IHBV với IHBL	Chưa xác định kiểu kết nối	Kiểm tra hệ thống cần hai đầu Compression hay một đầu ren
Không biết có dùng cho ống mềm không	Chưa xác định loại ống	IHBV chỉ dùng cho ống cứng theo Technical Entity
Ferrule bị rò	Ferrule lắp sai chiều, siết sai lực hoặc chọn sai OD	Kiểm tra ferrule, quy cách ống và lực siết
Siết quá lực	Không tuân thủ mô-men siết phù hợp	Siết đúng lực theo khuyến nghị của nhà sản xuất
Ferrule bị biến dạng	Tháo lắp nhiều lần hoặc siết quá lực	Kiểm tra và thay ferrule khi cần
Không biết có tái sử dụng được không	Chưa đánh giá tình trạng ferrule	Chỉ tái sử dụng khi ferrule còn đảm bảo khả năng làm kín
Chọn sai kích thước OD	Không đo đúng đường kính ngoài	Đo lại OD của ống trước khi lắp

---

Sản Phẩm Liên Quan

• IHBU.
• IHBE.
• IHBT.
• IHBL.
• Van kim inox.
• Đồng hồ áp suất.
• Ống inox Instrumentation.

---

Góc Kiến Thức Đại Lợi

Vì sao Compression Elbow có độ kín cao trong hệ thống ống cứng?

Compression Elbow sử dụng ferrule để ép đều lên bề mặt ngoài của ống khi siết đai ốc. Cơ cấu này tạo liên kết cơ khí chắc chắn và độ kín cao mà không cần hàn hoặc sử dụng keo làm kín.

Khi lắp đặt, cần cắt đầu ống vuông góc, làm sạch ba via và đưa ống vào hết hành trình trước khi siết. Sau khi cấp áp lần đầu, nên kiểm tra lại độ kín. Nếu ferrule bị biến dạng, nứt, mòn hoặc mất khả năng làm kín sau nhiều lần tháo lắp thì nên thay mới để đảm bảo an toàn vận hành.

---

Kiến Thức Liên Quan

• Compression Fitting là gì?
• Ferrule hoạt động như thế nào?
• Cách chọn đúng đường kính ngoài (OD) của ống.
• Hướng dẫn siết Ferrule đúng kỹ thuật.
• Khi nào nên dùng Compression Elbow.
• Phân biệt IHBV và IHBL.

---

FAQ

Co Hạt Bắp IHBV dùng để làm gì?

Dùng để kết nối hai đoạn ống cứng cùng kích thước và chuyển hướng đường ống 90° trong hệ thống Instrumentation và đường ống công nghiệp.

IHBV dùng cho loại ống nào?

Phù hợp với ống inox, ống đồng và ống thép thành mỏng có đường kính ngoài (OD) đúng tiêu chuẩn.

Có dùng cho ống mềm được không?

Không. IHBV không được thiết kế cho ống PU, ống Nylon hoặc các loại ống mềm.

Chọn theo OD hay ID?

Chọn theo đường kính ngoài (OD) của ống.

Compression khác Push-in như thế nào?

Compression sử dụng ferrule và đai ốc để tạo liên kết cơ khí, phù hợp với ống cứng. Push-in sử dụng ngàm giữ ống, phù hợp với các loại ống mềm như PU hoặc Nylon.

Ferrule có thay được không?

Có. Nên thay khi ferrule bị biến dạng, nứt, mòn hoặc không còn đảm bảo khả năng làm kín.

Vì sao đầu nối bị rò?

Có thể do chọn sai OD của ống, ferrule lắp sai chiều, siết chưa đúng lực hoặc đầu ống bị trầy xước, méo.

Có thể tháo lắp lại nhiều lần không?

Có thể, nhưng cần kiểm tra tình trạng ferrule sau mỗi lần tháo lắp và thay mới khi có dấu hiệu hư hỏng.

Dùng cho khí nén và nước được không?

Có. Sản phẩm phù hợp với khí nén, nước, dầu thủy lực nhẹ, khí trơ và các lưu chất tương thích với Inox SUS304.

---

Cam Kết Từ Đại Lợi

• Tư vấn đúng đường kính ngoài (OD) của ống.
• Cung cấp đúng vật liệu Inox SUS304.
• Kiểm tra quy cách trước khi giao.
• Hỗ trợ lựa chọn đúng model IHBV.
• Hướng dẫn lắp đặt và sử dụng đúng kỹ thuật.

---

Yêu Cầu Báo Giá

Gửi đường kính ngoài (OD) của ống (Ø4 đến Ø16 mm), loại ống và yêu cầu kết nối để Đại Lợi hỗ trợ chọn đúng Co Hạt Bắp 2 Đầu Inox 304 IHBV phù hợp với hệ thống của bạn.
