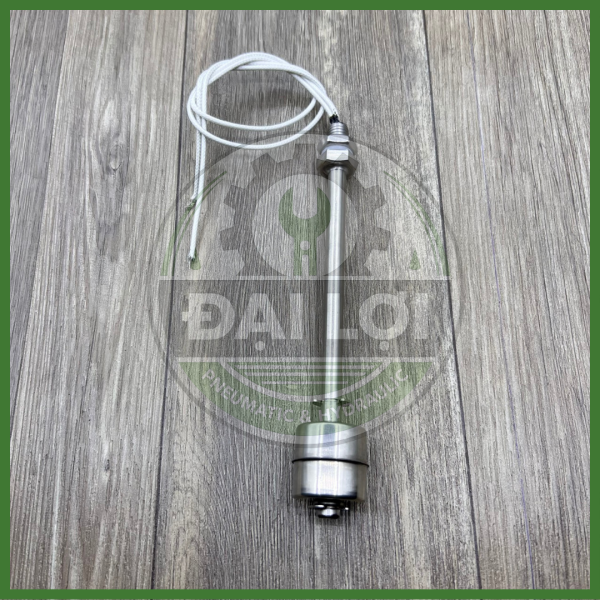

Phao Điện Inox 304 Phao Đơn, Phao Đôi Báo Mức Nước

Giới Thiệu Sản Phẩm

Phao Điện Inox 304 sử dụng cơ cấu phao từ để phát hiện sự thay đổi của mực chất lỏng trong bồn hoặc hệ thống.

Khi chất lỏng dâng lên hoặc hạ xuống, phao inox di chuyển theo mực chất lỏng. Nam châm trong cụm phao tiến gần hoặc rời vùng công tắc từ bên trong thân, từ đó làm tín hiệu điện chuyển trạng thái đóng hoặc mở.

Logic hoạt động:

Mức chất lỏng thay đổi → Phao di chuyển → Nam châm thay đổi vị trí → Công tắc từ ON/OFF → Tín hiệu chuyển mạch

Sản phẩm là thiết bị phát hiện mức theo điểm, không phải cảm biến đo liên tục chiều cao hoặc thể tích chất lỏng.

Ưu Điểm Nổi Bật

• Vật liệu chính Inox 304.
• Phát hiện trạng thái mức chất lỏng theo điểm.
• Tín hiệu chuyển mạch ON/OFF.
• Có cấu hình phao đơn và phao đôi.
• Hỗ trợ trạng thái thường mở NO hoặc thường đóng NC.
• Có thể thay đổi NO/NC bằng cách đảo chiều phao theo hướng dẫn sản phẩm.
• Nhiều lựa chọn chiều dài thân.
• Phù hợp đưa tín hiệu vào relay hoặc mạch điều khiển khi thông số điện tương thích.
• Thiết kế dạng đứng, phù hợp nhiều bồn và hệ thống kiểm soát mức.

Kích Thước Và Phân Loại

Phao đơn

Cấu hình gồm 1 phao, chủ yếu dùng khi cần phát hiện hoặc cảnh báo tại một vị trí mức chất lỏng.

Ví dụ: báo mức nước đã đạt đến vị trí cần kiểm tra hoặc phát hiện trạng thái mức tại một điểm xác định.

Phao đôi

Cấu hình gồm 2 phao, phù hợp với nhu cầu kiểm soát khoảng mức trên và dưới theo hướng dẫn sản phẩm.

Không mặc định hai phao là hai tín hiệu hoàn toàn độc lập nếu chưa kiểm tra sơ đồ dây của đúng cấu hình sản phẩm.

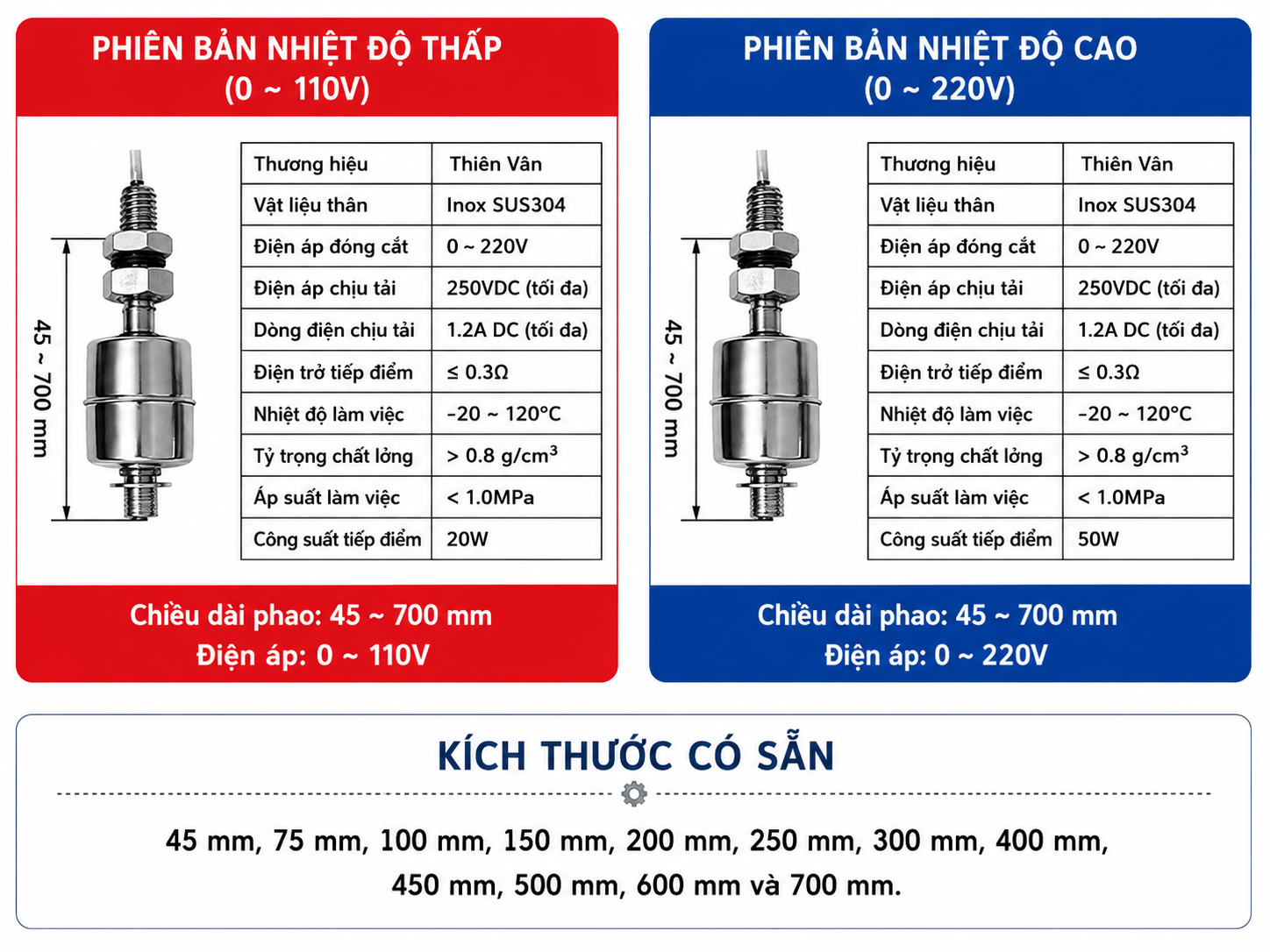

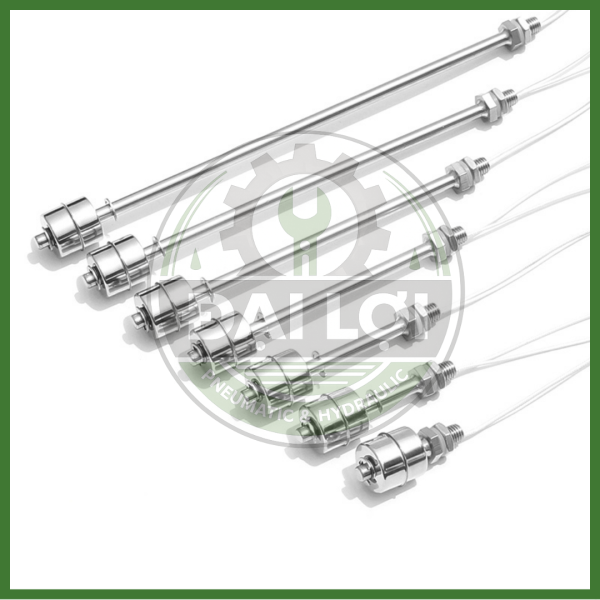

Chiều dài thân

Các chiều dài thể hiện trong tài liệu sản phẩm gồm:

45 / 75 / 100 / 150 / 200 / 250 / 300 / 400 / 450 / 500 / 600 / 700 mm

Chiều dài phao nên được chọn theo vị trí lắp và vị trí mức cần phát hiện, không chọn chỉ dựa vào dung tích hoặc chiều cao tổng thể của bồn.

Ứng Dụng Thực Tế

Phao điện inox có thể được sử dụng trong:

• Hệ thống bồn chứa nước.
• Bể chứa chất lỏng phù hợp.
• Hệ thống cấp và thoát nước.
• Máy lọc nước.
• Thiết bị xử lý nước.
• Máy móc công nghiệp.
• Hệ thống tự động hóa.
• Tủ điều khiển.
• Hệ thống cảnh báo mức.
• Thiết bị kiểm soát mức ON/OFF.
• Tháp nước công nghiệp.
• Hệ thống nuôi trồng cần kiểm soát mức nước.

Với dầu, hóa chất, nước nóng hoặc các môi chất đặc biệt, cần kiểm tra thêm tỷ trọng, nhiệt độ và khả năng tương thích của vật liệu tiếp xúc trước khi sử dụng.

Hướng Dẫn Lựa Chọn

Để chọn phao điện phù hợp, nên xác định theo thứ tự:

Nhu cầu kiểm soát mức → Phao đơn/phao đôi → Chiều dài → Lưu chất → Tỷ trọng → Nhiệt độ → Áp suất → NO/NC → Mạch điện → Tải điều khiển.

Chọn phao đơn hay phao đôi

Nếu chỉ cần phát hiện hoặc cảnh báo tại một vị trí mức, có thể xem cấu hình phao đơn.

Nếu cần kiểm soát khoảng mức trên và dưới, xem cấu hình hai phao phù hợp.

Không nên chọn phao đôi chỉ vì nghĩ rằng “hai phao tốt hơn một phao”. Cần chọn theo số vị trí mức cần kiểm soát.

Chọn chiều dài phao

Không chọn chiều dài chỉ theo chiều cao toàn bộ bồn.

Cần xác định:

Vị trí lắp → Mức cần phát hiện → Khoảng cách thực tế → Chiều dài phao

Kiểm tra lưu chất

Theo thông tin sản phẩm, tỷ trọng môi chất yêu cầu trên 0,8 g/cm³.

Với chất lỏng có tỷ trọng thấp hơn, khả năng nổi và tác động của phao có thể không đúng thiết kế.

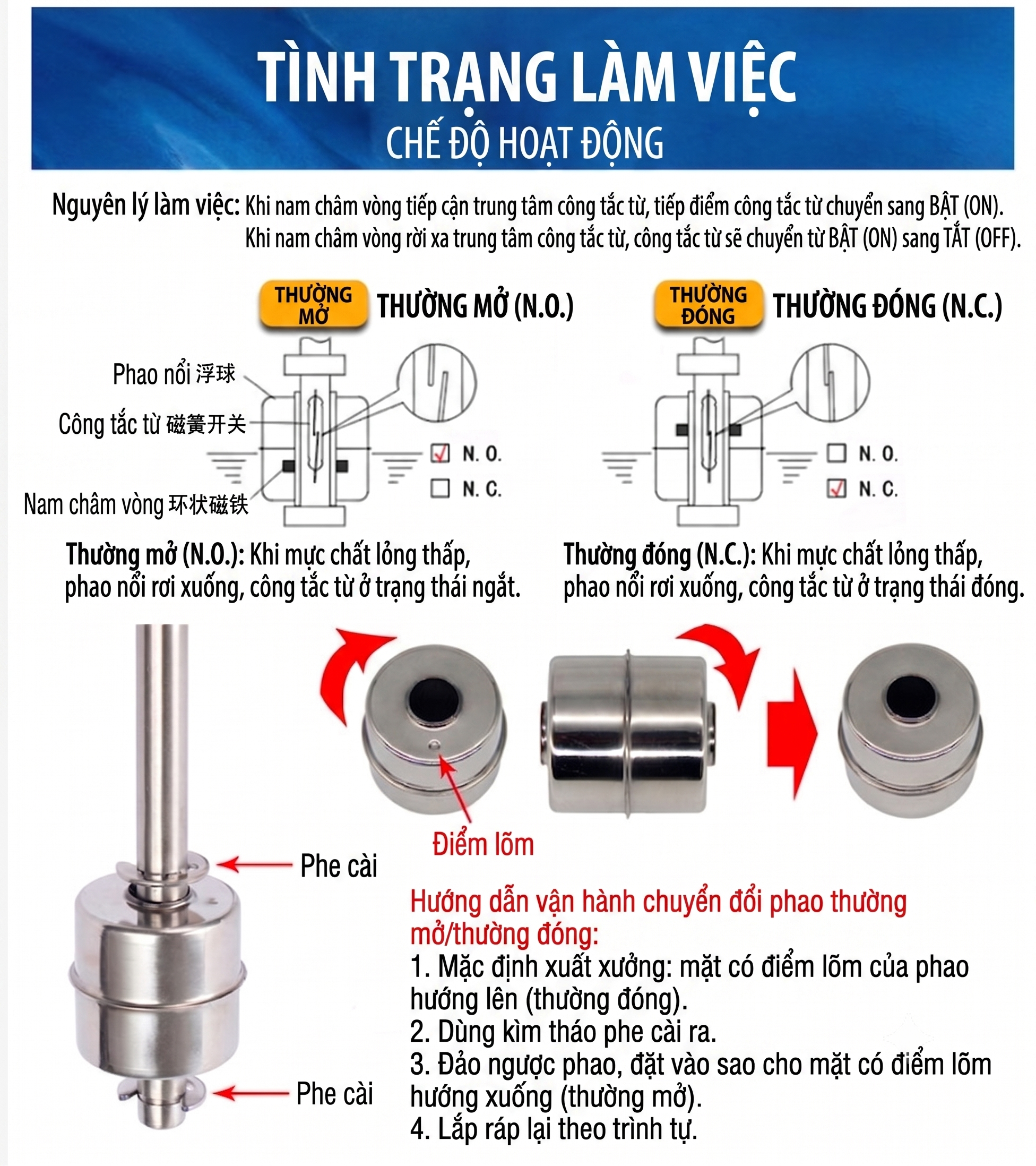

Chọn trạng thái NO hoặc NC

Sản phẩm hỗ trợ trạng thái thường mở NO và thường đóng NC theo hướng phao.

Theo hướng dẫn sản phẩm, có thể tháo vòng chặn, đảo chiều phao và lắp lại đúng vị trí để thay đổi trạng thái NO/NC.

Lỗi Thường Gặp

Lỗi thường gặp	Nguyên nhân có thể gặp	Cách kiểm tra và xử lý
Không biết chọn phao đơn hay phao đôi	Chưa xác định số vị trí mức cần kiểm soát	Một vị trí mức xem phao đơn; khoảng mức trên và dưới xem cấu hình hai phao
Tín hiệu phao bị ngược	Mạch cần NO nhưng phao đang ở NC hoặc ngược lại	Kiểm tra trạng thái tiếp điểm, hướng phao và logic relay hoặc PLC
Phao không chuyển trạng thái	Phao bị kẹt, cặn bám, lắp sai hướng hoặc tỷ trọng môi chất không phù hợp	Kiểm tra độ di chuyển của phao, tỷ trọng môi chất, hướng phao và dây dẫn
Đấu phao trực tiếp vào bơm	Hiểu phao như công tắc tải công suất	Dùng phao làm tín hiệu qua relay, mạch điều khiển và contactor phù hợp
Chọn sai chiều dài phao	Chọn theo chiều cao hoặc dung tích bồn	Xác định vị trí lắp và vị trí mức cần phát hiện
Phao hoạt động không ổn định với chất lỏng tỷ trọng thấp	Môi chất không đáp ứng yêu cầu tỷ trọng	Kiểm tra tỷ trọng môi chất; dữ liệu sản phẩm yêu cầu trên 0,8 g/cm³

Khi phao không chuyển trạng thái, nên kiểm tra theo trình tự: Phao có di chuyển tự do không → Tỷ trọng môi chất → Hướng phao → Vị trí tác động → Kiểm tra tiếp điểm → Dây dẫn. Đây là trình tự chẩn đoán từ Problem Library của Chính.

Sản Phẩm Liên Quan

• Relay trung gian.
• Contactor.
• PLC.
• Bộ điều khiển mức.
• Van điện từ.
• Thiết bị điều khiển liên quan.

Góc Kiến Thức Đại Lợi

Phao điện có đấu trực tiếp máy bơm được không?

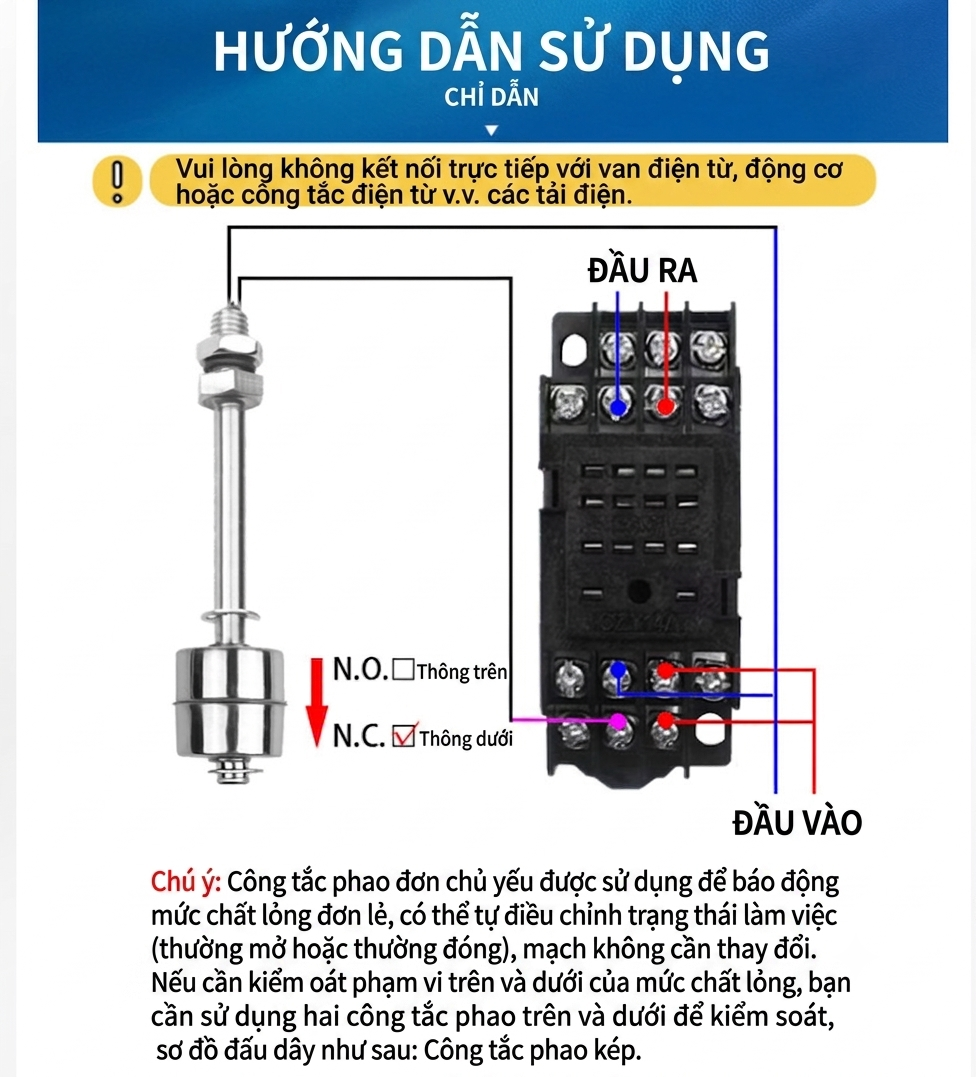

Không nên đấu trực tiếp. Theo hướng dẫn của sản phẩm, phao không được kết nối trực tiếp với motor, van điện từ hoặc tải điện tương tự.

Trong hệ thống điều khiển bơm, phao nên đóng vai trò tín hiệu điều khiển. Tín hiệu từ phao được đưa qua relay hoặc mạch điều khiển phù hợp trước khi điều khiển contactor và bơm.

Logic tham khảo:

Phao → Relay/Mạch điều khiển → Contactor → Bơm

Tìm hiểu thêm: Phao điện có đấu trực tiếp máy bơm được không ?

Kiến Thức Liên Quan

• Phao điện là gì?
• Phao điện inox hoạt động như thế nào?
• Phao đơn và phao đôi khác nhau thế nào?
• NO và NC là gì?
• Cách kiểm tra tiếp điểm phao điện.
• Phao điện có đấu trực tiếp máy bơm được không?
• Cách đưa tín hiệu phao điện vào PLC.
• Vì sao phao điện không đổi trạng thái?
• Cảm biến mức điểm và cảm biến mức liên tục khác nhau thế nào?

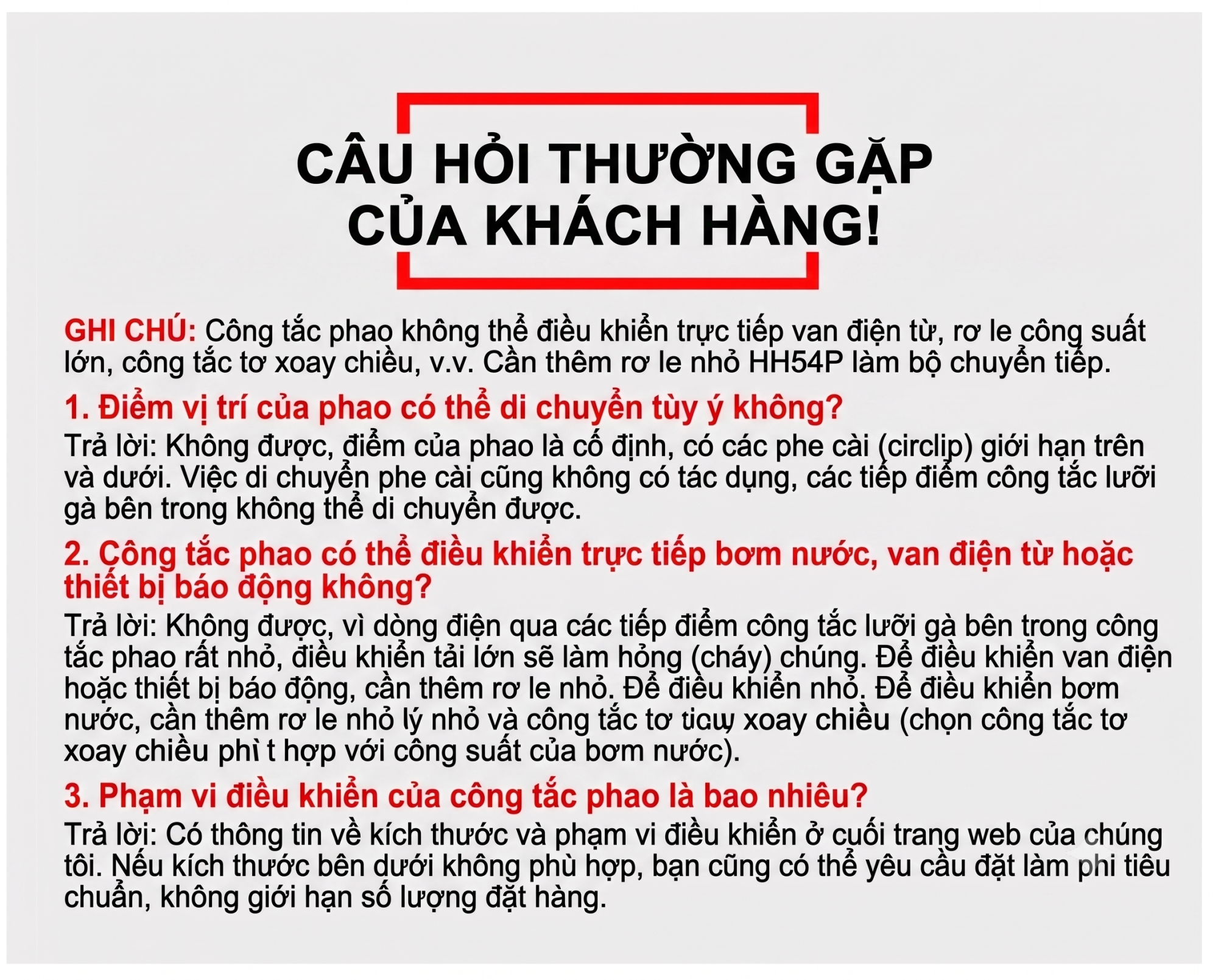

FAQ – Câu Hỏi Thường Gặp

Phao điện inox 304 dùng để làm gì?
Dùng để phát hiện trạng thái mức chất lỏng tại vị trí tác động của phao và tạo tín hiệu chuyển mạch ON/OFF.

Phao đơn và phao đôi khác nhau thế nào?
Phao đơn có một phao, chủ yếu dùng cho nhu cầu phát hiện một vị trí mức. Cấu hình hai phao được sử dụng khi cần kiểm soát khoảng mức trên và dưới.

Phao điện có phải cảm biến đo mức liên tục không?
Không. Đây là thiết bị phát hiện mức theo điểm, không đo liên tục chiều cao hoặc thể tích chất lỏng.

Phao điện là NO hay NC?
Sản phẩm hỗ trợ trạng thái thường mở NO hoặc thường đóng NC theo hướng phao.

Có thể đổi NC sang NO không?
Có. Theo hướng dẫn sản phẩm, có thể tháo vòng chặn, đảo chiều phao và lắp lại đúng vị trí để thay đổi trạng thái.

Phao điện có cần cấp nguồn không?
Phao tạo tín hiệu chuyển mạch tiếp điểm. Cách kết nối nguồn và mạch cần được xác định theo sơ đồ điều khiển thực tế.

Phao điện có dùng với PLC được không?
Có thể đưa tín hiệu về PLC khi mạch input và thông số điện tương thích với tín hiệu của phao.

Phao điện có đấu trực tiếp máy bơm được không?
Không nên đấu trực tiếp. Theo hướng dẫn sản phẩm, cần sử dụng phao trong mạch điều khiển phù hợp qua relay, contactor hoặc thiết bị trung gian.

Vì sao phao không đổi trạng thái?
Có thể do phao bị kẹt, cặn bám, lắp sai hướng, tỷ trọng môi chất không phù hợp hoặc có vấn đề tại tiếp điểm và dây dẫn.

Chọn chiều dài phao như thế nào?
Chọn theo vị trí lắp và vị trí mức cần phát hiện, không chọn chỉ theo dung tích bồn.

Cam Kết Từ Đại Lợi

• Hỗ trợ phân biệt phao đơn và phao đôi.
• Tư vấn theo nhu cầu kiểm soát mức.
• Hỗ trợ kiểm tra chiều dài và ren lắp.
• Hỗ trợ đối chiếu sơ đồ dây theo sản phẩm thực tế.
• Kiểm tra đúng cấu hình trước khi giao.
• Hình ảnh đúng sản phẩm thực tế.

Yêu Cầu Báo Giá

Gửi hình ảnh bồn, loại chất lỏng và yêu cầu kiểm soát mức để được hỗ trợ chọn Phao Điện Inox 304 phao đơn hoặc phao đôi phù hợp.

Có thể gửi thêm chiều dài cần lắp, kích thước ren và sơ đồ mạch cần kết nối để hỗ trợ kiểm tra cấu hình sản phẩm.
