Giới Thiệu Nối Thẳng Hai Đầu Đuôi Chuột Inox 304

Trong hệ thống sử dụng ống mềm, nhu cầu nối hai đoạn ống theo đường thẳng thường xuất hiện khi cần kéo dài tuyến ống, thay thế một đoạn ống hoặc tạo cụm đường ống theo thiết kế máy.

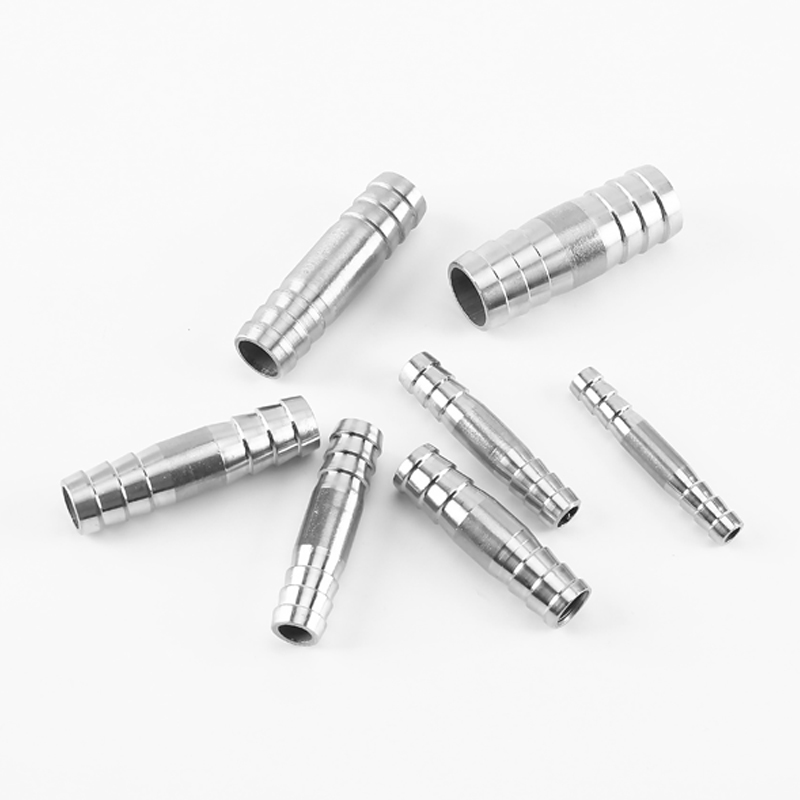

Nối Thẳng Hai Đầu Đuôi Chuột Inox 304 được thiết kế theo cấu hình Đuôi chuột × Đuôi chuột, hay còn gọi là Straight Hose Barb Union. Hai đầu có các gân giữ ống, thân nối được gia công từ Inox SUS304.

Logic kết nối của sản phẩm:

Ống mềm → Đầu đuôi chuột × Đầu đuôi chuột → Ống mềm

Đây là đầu nối Hose Barb, không sử dụng ngàm Push-in và không tích hợp gioăng làm kín. Vì vậy, cách chọn kích thước và phương án lắp đặt khác với các dòng đầu nối nhanh khí nén thông thường.

---

Ưu Điểm Nổi Bật

• Cấu hình nối thẳng giúp kết nối hai đoạn ống mềm trên cùng tuyến.
• Hai đầu đuôi chuột có gân hỗ trợ tăng khả năng bám vào thành trong của ống.
• Vật liệu Inox SUS304 có khả năng chống gỉ và chống ăn mòn trong các môi trường phù hợp.
• Có thể kết hợp với cổ dê inox khi cần tháo lắp, bảo trì hoặc thay ống.
• Có thể sử dụng ly/chén bấm khi cấu hình ống, đầu nối, ferrule và khuôn bấm phù hợp.
• Phù hợp cho nhiều hệ thống ống mềm trong máy móc và thiết bị công nghiệp.
• Cấu tạo đơn giản, thuận tiện khi kiểm tra vị trí kết nối.

---

Ứng Dụng Thực Tế

Hệ thống khí nén sử dụng ống mềm

Dùng để nối thẳng hai đoạn ống mềm phù hợp trong hệ thống khí nén. Kích thước đầu đuôi chuột và phương án cố định cần được lựa chọn theo cấu hình ống thực tế.

Hệ thống đường nước

Có thể sử dụng để kết nối các đoạn ống mềm trong hệ thống cấp, dẫn hoặc tuần hoàn nước khi vật liệu ống và điều kiện vận hành phù hợp.

Máy móc công nghiệp

Phù hợp với các cụm ống mềm được bố trí bên trong máy hoặc thiết bị sản xuất.

Thiết bị sản xuất

Sử dụng tại các vị trí cần nối hai đoạn ống mềm theo đường thẳng hoặc thay thế một đoạn ống trong quá trình bảo trì.

Hệ thống ống mềm công nghiệp

Có thể kết hợp với cổ dê hoặc cấu hình bấm đầu ống để tạo liên kết phù hợp với yêu cầu vận hành.

Dây chuyền tự động hóa

Ứng dụng trong các tuyến ống mềm phụ trợ của máy và dây chuyền khi đã xác định đúng loại ống, kích thước và phương án cố định.

Với hệ thống thực phẩm, dược phẩm, hóa chất hoặc các ứng dụng chuyên ngành, cần xác nhận thêm loại ống, lưu chất, áp suất, nhiệt độ, phương án cố định và tiêu chuẩn của hệ thống trước khi lựa chọn.

---

Hướng Dẫn Lựa Chọn

Chọn Đuôi Chuột Theo ID Hay OD Của Ống?

Đây là điểm dễ nhầm nhất khi lựa chọn đầu nối.

Với Hose Barb Fitting, kích thước đầu đuôi chuột được đối chiếu chủ yếu theo ID – đường kính trong của ống mềm.

Logic lựa chọn nên theo thứ tự:

ID ống → Size đuôi chuột → Vật liệu ống → Độ cứng và độ đàn hồi → Phương án cố định

Không nên chỉ đo đường kính lớn nhất tại đỉnh gân của đầu nối rồi kết luận đó là kích thước ống. Phần đỉnh gân có nhiệm vụ tăng độ bám và có thể lớn hơn kích thước làm việc danh nghĩa.

Phân Biệt Cách Chọn Kích Thước Theo Loại Đầu Nối

Loại đầu nối	Kích thước ống ưu tiên
Hose Barb	ID – đường kính trong
Push-in	OD – đường kính ngoài
Compression Tube Fitting	OD ống và cấu hình hạt siết
Ferrule/Crimp	Toàn bộ cấu hình ống + đầu nối + ferrule

Vì vậy, không nên áp dụng cách chọn đầu nối Push-in cho sản phẩm đuôi chuột.

Dùng Được Với Loại Ống Nào?

Ống cao su: tương thích khi ID phù hợp và có phương án cố định theo điều kiện vận hành.

Ống PVC mềm: có thể sử dụng nhưng cần kiểm tra ID, độ cứng, độ dày thành và khả năng biến dạng khi siết hoặc bấm.

Ống PU: không mặc định mọi loại ống PU đều phù hợp. Ống PU khí nén thông dụng thường sử dụng đầu nối Push-in theo OD. Nếu dùng đầu đuôi chuột, cần kiểm tra ID và khả năng nong, lắp thực tế.

Ống silicone: có thể sử dụng trong một số cấu hình nhưng cần đánh giá độ mềm, khả năng giữ ống, áp suất, rung động và lực kéo trên tuyến ống.

---

Nên Dùng Cổ Dê Hay Ly/Chén Bấm?

Khi Nào Nên Dùng Cổ Dê?

Cổ dê phù hợp khi hệ thống cần tháo lắp để bảo trì, thay ống định kỳ hoặc sửa chữa trực tiếp tại hiện trường.

Ưu điểm của phương án này là dễ lắp, dễ tháo, dễ kiểm tra và thuận tiện thay thế ống.

Tuy nhiên, không phải siết càng mạnh càng tốt. Siết quá mức có thể làm biến dạng ống, ép thành ống hoặc tạo vùng ứng suất tại vị trí siết.

Khi Nào Nên Dùng Ly/Chén Bấm?

Ly hoặc chén bấm phù hợp hơn khi cần cụm đầu ống gọn, có yêu cầu ổn định về cơ khí, hệ thống có rung hoặc sản xuất đầu ống theo lô.

Khi quy trình bấm và khuôn bấm được kiểm soát đúng, vị trí cố định có độ đồng đều cao và khó tự nới lỏng như một số kiểu siết cơ khí.

Lưu ý: Không mặc định mọi ly thau hoặc ly inox đều bấm được với mọi đầu đuôi chuột.

Cần đối chiếu đồng thời:

OD ống + ID ống + độ dày ống + OD đầu nối + kích thước ly + khuôn bấm

---

Sản Phẩm Liên Quan

Thường Mua Cùng

• Cổ dê inox.
• Ly Thau - Chén Thau Bấm Ống.
• Ly Inox Bấm Ống.
• Ống mềm công nghiệp.
• Phụ kiện bấm ống.

Sản Phẩm Cùng Nhóm

• Nối Ren Ngoài Đuôi Chuột Inox 304.
• Nối Ren Trong Đuôi Chuột Inox.
• Đầu nối đuôi chuột inox.

Dòng Kết Nối Khác

Nối Hai Đầu Ống Khí Nén Inox IPU phù hợp khi sử dụng ống PU, PA hoặc Nylon theo cơ cấu Push-in và lựa chọn kích thước theo OD của ống.

---

Góc Kỹ Thuật Đại Lợi

Mẹo Từ Đại Lợi

Khi khách hỏi “đuôi chuột 8 dùng ống 8 phải không?”, chưa nên xác nhận ngay chỉ dựa trên tên size.

Trước tiên cần kiểm tra đường kính trong ID của ống, sau đó xác định vật liệu ống, độ dày thành và độ đàn hồi. Cùng một kích thước gọi tên, khả năng lắp thực tế có thể khác nhau giữa ống cao su, PVC mềm, PU hoặc silicone.

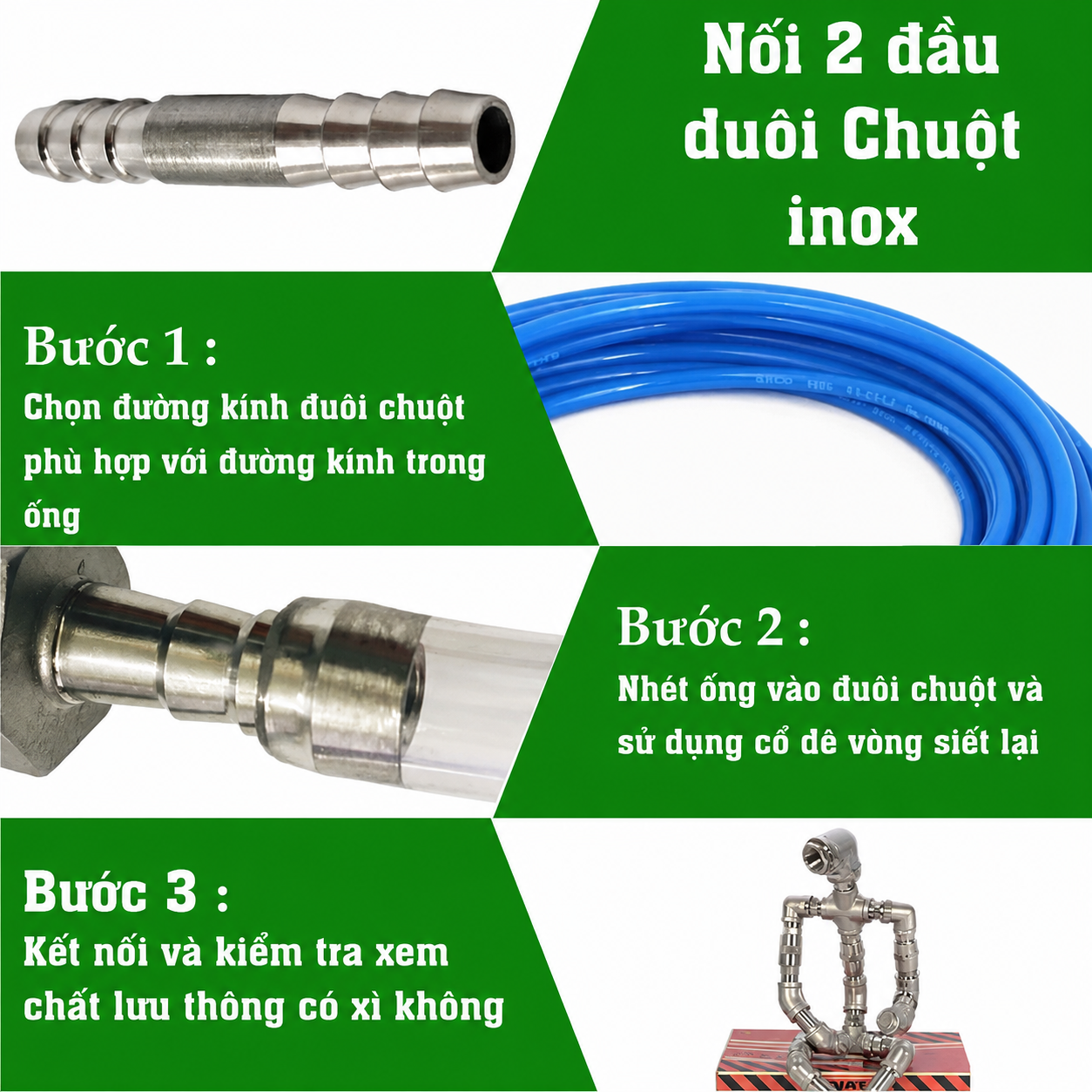

Hướng Dẫn Lắp Đặt

1. Xác định đúng loại ống và điều kiện vận hành.
2. Kiểm tra ID và OD thực tế của ống.
3. Chọn size đuôi chuột theo ID và cấu tạo ống.
4. Kiểm tra đầu ống không bị chai, nứt hoặc biến dạng.
5. Cắt đầu ống gọn trước khi lắp.
6. Đưa ống vào đủ vùng gân làm việc của đuôi chuột.
7. Chọn cổ dê hoặc ly bấm theo cấu hình.
8. Đặt vị trí siết hoặc bấm đúng vùng giữ ống.
9. Không siết hoặc bấm quá mức.
10. Kiểm tra rò rỉ và độ giữ ống trước khi vận hành chính thức.


Lỗi Thường Gặp

Vấn đề	Nguyên nhân thường gặp	Cách xử lý
Chọn sai size đuôi chuột	Chọn theo OD hoặc tên size	Xác định ID và loại ống
Không biết chọn theo kích thước nào	Nhầm Hose Barb với Push-in	Hose Barb ưu tiên ID, Push-in theo OD
Ống bị tuột	Sai size, thiếu cố định hoặc ống không phù hợp	Kiểm tra toàn bộ cụm nối
Rò vị trí nối	Ống không ôm đầu nối, ống chai hoặc sai size	Kiểm tra ống, size, đầu nối và phương án cố định
Nhầm với IPU	Gọi chung là nối hai đầu ống	Xác định kết nối Push-in hay đuôi chuột
Chọn sai phương pháp cố định	Không xét điều kiện vận hành	Kiểm tra loại ống, áp suất, rung và nhu cầu tháo lắp

---

Câu Hỏi Thường Gặp (FAQ)

Nối thẳng hai đầu đuôi chuột inox 304 dùng để làm gì?

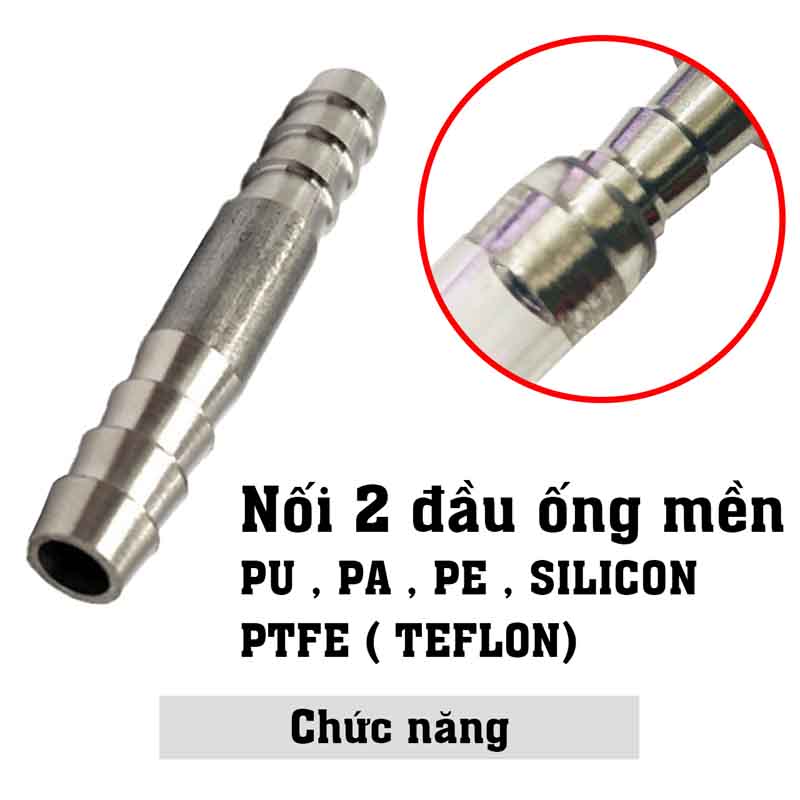

Sản phẩm dùng để kết nối thẳng hai đoạn ống mềm bằng hai đầu Hose Barb có gân.

Sản phẩm dùng để nối loại ống nào?

Có thể sử dụng với ống cao su và các loại ống mềm phù hợp. Với PVC mềm, PU hoặc silicone, cần kiểm tra kích thước và đặc tính của ống trước khi lựa chọn.

Chọn kích thước đuôi chuột như thế nào?

Ưu tiên đối chiếu theo đường kính trong ID của ống, sau đó kiểm tra vật liệu, độ dày thành và độ đàn hồi của ống.

Đuôi chuột chọn theo đường kính trong hay ngoài của ống?

Đầu nối Hose Barb ưu tiên chọn theo đường kính trong ID. Đây là điểm khác với đầu nối Push-in thường chọn theo OD.

Có cần dùng cổ dê không?

Tùy loại ống và điều kiện vận hành. Cổ dê thường được sử dụng khi cần tăng khả năng cố định và vẫn muốn thuận tiện tháo lắp để bảo trì.

Có thể dùng ly bấm ống không?

Có thể, nếu kích thước ống, đầu nối, ly bấm và khuôn bấm tương thích. Không nên mặc định mọi ly bấm đều phù hợp với mọi đầu đuôi chuột.

Nối đuôi chuột và IPU khác nhau thế nào?

Nối đuôi chuột sử dụng cơ cấu Hose Barb và ưu tiên chọn theo ID ống. IPU sử dụng cơ cấu Push-in và chọn theo OD của ống.

Khi nào nên dùng đầu nối Inox 304?

Có thể cân nhắc đầu nối Inox SUS304 khi hệ thống cần vật liệu chống gỉ, chống ăn mòn và độ bền cơ học phù hợp với điều kiện vận hành. Với môi trường chuyên ngành hoặc lưu chất đặc biệt, cần xác nhận thêm yêu cầu kỹ thuật của toàn hệ thống.

---

Cam Kết Từ Đại Lợi

• Kiểm tra đúng vật liệu Inox SUS304 trước khi giao.
• Hỗ trợ lựa chọn kích thước theo loại ống thực tế.
• Tư vấn phương án sử dụng cổ dê hoặc phụ kiện bấm ống phù hợp.
• Hình ảnh sản phẩm thực tế, hỗ trợ đối chiếu trước khi đặt hàng.

---

Gửi Kích Thước Và Loại Ống Để Đại Lợi Hỗ Trợ Chọn Đầu Nối Phù Hợp

Nếu chưa xác định được size đuôi chuột, bạn có thể gửi loại ống, đường kính trong ID, đường kính ngoài OD và điều kiện sử dụng cho Đại Lợi.

Đội ngũ kỹ thuật sẽ hỗ trợ đối chiếu kích thước đầu nối và tư vấn phương án cố định bằng cổ dê hoặc ly/chén bấm phù hợp với cấu hình thực tế.
