Nối Khí Nén Inox 304 IPCF | Đầu Nối Ren Trong

Giới Thiệu Nối Khí Nén Inox 304 Ren Trong IPCF

IPCF là dòng đầu nối khí nén ren trong được thiết kế cho các vị trí đã có đầu ren ngoài và cần chuyển sang kết nối ống khí.

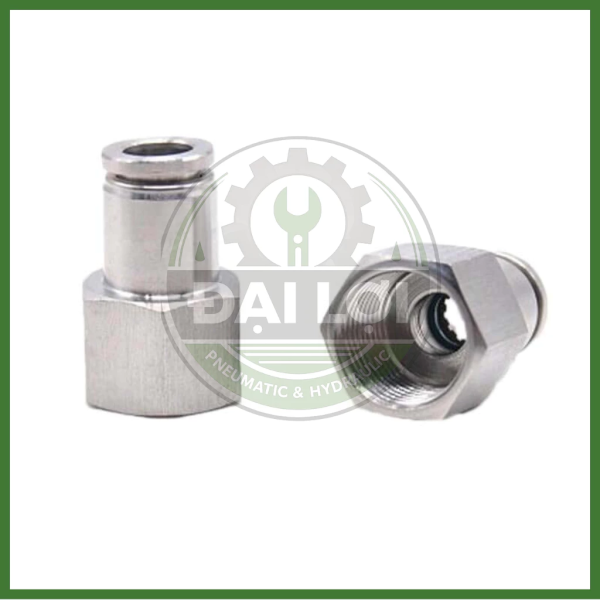

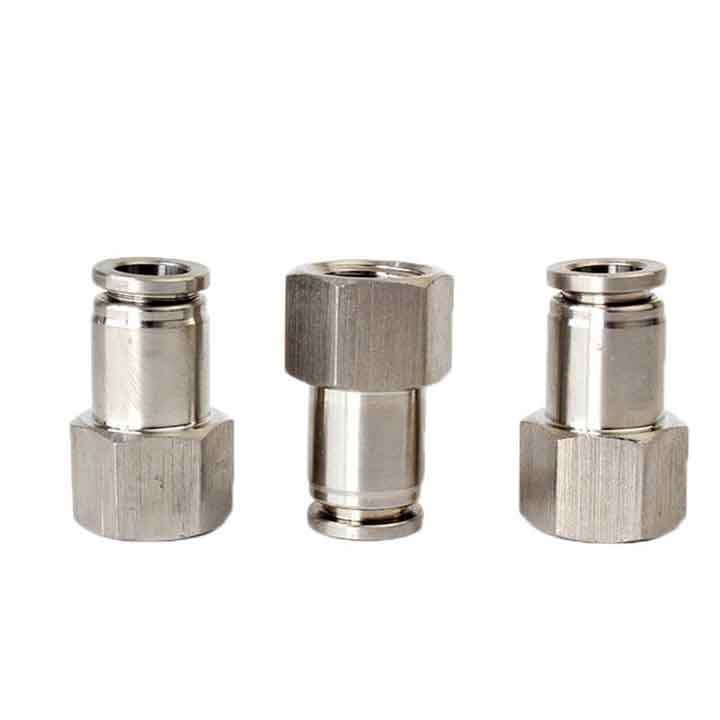

Thân đầu nối sử dụng Inox SUS304, cấu hình nối thẳng và cơ cấu Push-in giúp cắm, tháo ống thuận tiện. Điểm quan trọng khi chọn IPCF là phải xác định đúng đầu ren cần kết nối và đường kính ngoài OD của ống.

Logic kết nối: Đầu ren ngoài → IPCF → Ống khí.

IPCF không nên nhầm với IPC. IPCF có ren trong để nhận đầu ren ngoài, trong khi IPC có ren ngoài để lắp vào cổng ren trong.

Ưu Điểm Nổi Bật

• Thân Inox SUS304, phù hợp với nhiều vị trí lắp đặt khí nén công nghiệp.
• Kết nối ren trong × Push-in ống.

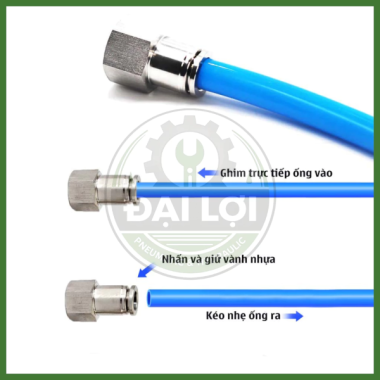

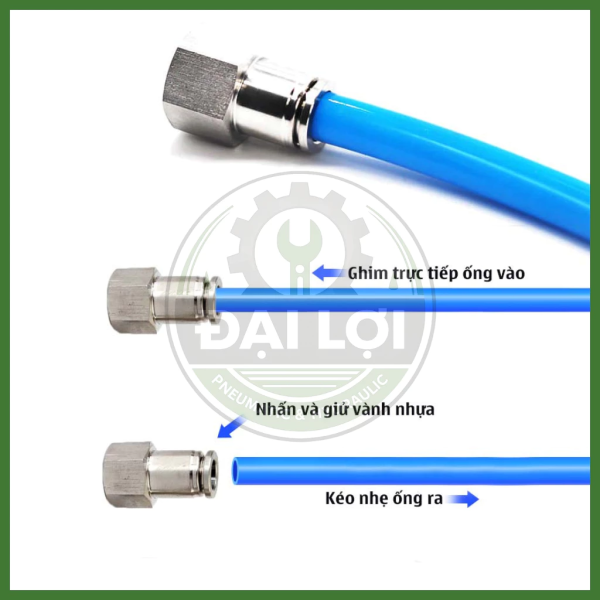

• Cơ cấu cắm nhanh hỗ trợ lắp và tháo ống thuận tiện.
• Chọn đầu Push-in theo đường kính ngoài OD của ống.
• Cấu hình nối thẳng, phù hợp tuyến ống đi trực tiếp từ đầu ren ngoài.

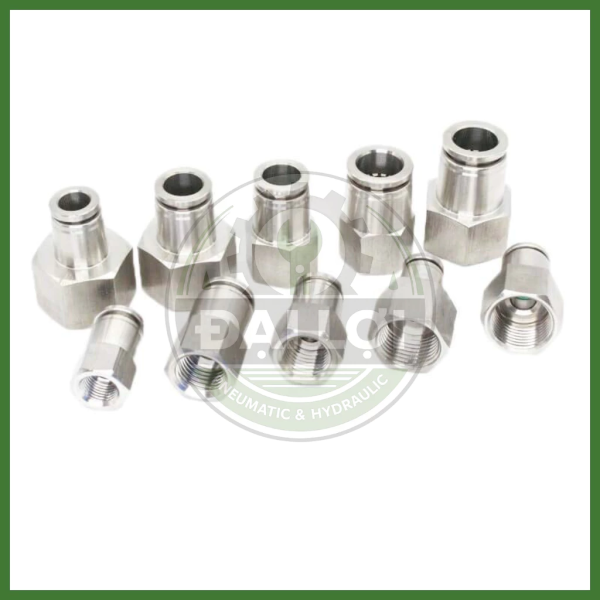

• Có nhiều kích thước ống và cỡ ren để lựa chọn theo model thực tế.

Kích Thước Và Phân Loại

IPCF là đầu nối Push-in nên kích thước đầu cắm được chọn theo đường kính ngoài OD của ống.

Ví dụ: Ống OD 8 mm → chọn đầu Push-in 8 mm.

Phần ren trong cần chọn theo đầu ren ngoài thực tế của thiết bị hoặc phụ kiện.

Ren 13, Ren 17 hay Ren 21 là cách gọi quy ước kích thước ren trong danh mục, không nên hiểu là đường kính ren đo chính xác lần lượt 13 mm, 17 mm hay 21 mm. Khi chọn IPCF cần xác nhận cả cỡ ren và chuẩn ren của đầu ren ngoài kết nối.

Ứng Dụng Thực Tế

Nối nhanh ren trong Inox 304 IPCF thường được sử dụng trong:

• Hệ thống khí nén.
• Máy CNC.
• Robot và thiết bị tự động hóa.
• Máy đóng gói.
• Dây chuyền sản xuất.
• Cụm van và thiết bị khí nén có đầu ren ngoài.
• Hệ thống sử dụng ống PU, PA hoặc Nylon phù hợp.

Với nước hoặc các chất lỏng khác, cần kiểm tra thêm khả năng tương thích của vật liệu làm kín, loại ống, nhiệt độ và áp suất vận hành trước khi sử dụng.

Hướng Dẫn Lựa Chọn

Để chọn đúng đầu nối IPCF, nên xác định theo thứ tự:

Đầu ren cần kết nối → Chuẩn ren → Cỡ ren → OD ống → Điều kiện vận hành.

Nếu phần ren trên thiết bị nhô ra ngoài, đó là đầu ren ngoài và có thể xem xét IPCF. Nếu thiết bị có lỗ ren nằm bên trong, nên kiểm tra dòng IPC.

Với phần ống, đo đường kính ngoài OD. Không chọn IPCF theo đường kính trong ID của ống.

Nếu chưa xác định được chuẩn ren, không nên chỉ dựa vào đường kính đo bằng thước cặp. Các chuẩn PT/BSPT, BSPP/G hoặc NPT có thể có kích thước gần nhau nhưng khác về cấu hình ren và phương pháp làm kín.

Sản Phẩm Liên Quan

• Nối Khí Nén Inox 304 IPC.
• Co Nối Inox 304 IPL.
• Nối Hai Đầu Ống Khí Nén Inox IPU.
• Nối Giảm Inox IPG.
• Co Hai Đầu Ống Inox IPV.
• Kép Inox 304.
• Kép Giảm Inox 304.

Kiến Thức Liên Quan

• IPCF,IPC,IPL ... cách sử dụng ?
• Cách phân biệt ren trong và ren ngoài.
• IPC và IPCF khác nhau như thế nào?
• Cách chọn kích thước ren khí nén.
• Cách hạn chế rò khí tại đầu nối Push-in.
• Cách kết nối ống khí với đầu ren ngoài.

Góc Kiến Thức Đại Lợi

IPCF khác IPC ở điểm nào?

Điểm khác nhau nằm ở phần ren kết nối.

IPC: Ren ngoài → lắp vào cổng ren trong.
IPCF: Ren trong → kết nối với đầu ren ngoài.

Vì vậy, khi khách chỉ nói “cần nối ống khí vào thiết bị”, chưa thể chốt ngay IPC hay IPCF. Cần kiểm tra phần ren trên thiết bị đang nhô ra ngoài hay nằm bên trong lỗ ren.

Xem thêm: IPC và IPCF khác nhau như thế nào?

Câu Hỏi Thường Gặp

IPCF là ren trong hay ren ngoài?

IPCF sử dụng ren trong kết hợp với một đầu Push-in để cắm ống khí.

IPCF dùng để làm gì?

IPCF dùng để kết nối đầu ren ngoài của thiết bị hoặc phụ kiện với ống khí.

IPCF dùng với ống PU được không?

Có. Đầu Push-in có thể sử dụng với ống PU đúng kích thước OD. Với PA hoặc Nylon cần kiểm tra thêm dung sai, độ tròn và bề mặt ống.

Chọn kích thước ống IPCF theo OD hay ID?

Chọn theo OD – đường kính ngoài của ống.

IPCF khác IPC như thế nào?

IPCF có ren trong để nhận đầu ren ngoài. IPC có ren ngoài để lắp vào cổng ren trong.

Vì sao IPCF bị rò khí tại đầu Push-in?

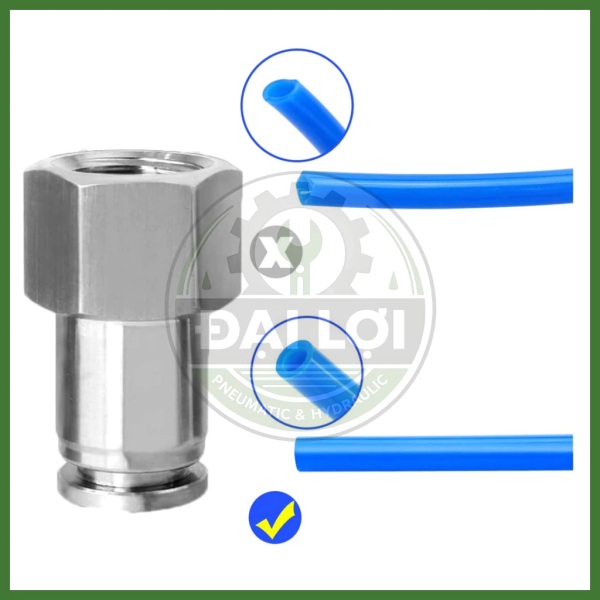

Nguyên nhân có thể đến từ sai OD ống, đầu ống bị xước hoặc méo, mặt cắt lệch, có ba via hoặc ống chưa được cắm hết hành trình kết nối. Nên kiểm tra phần ống trước khi kết luận bộ phận làm kín của đầu nối bị lỗi.

Cam Kết Hỗ Trợ Từ Đại Lợi

Đại Lợi hỗ trợ kiểm tra đúng model IPCF trước khi giao, tư vấn phân biệt IPC và IPCF, hỗ trợ chọn kích thước ống và ren theo vị trí kết nối thực tế.

Sản phẩm được đối chiếu theo thông tin kỹ thuật và hình ảnh thực tế trước khi tư vấn.

Liên Hệ Tư Vấn Và Báo Giá

Gửi kích thước ống và hình ảnh đầu ren cần kết nối để Đại Lợi hỗ trợ chọn đúng IPCF.

Liên hệ kỹ thuật để yêu cầu báo giá, kiểm tra kích thước ren hoặc xem thêm các dòng đầu nối nhanh inox liên quan.
