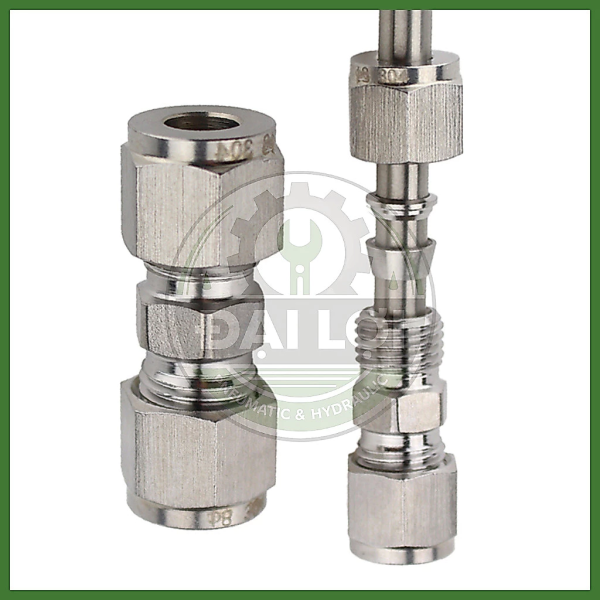

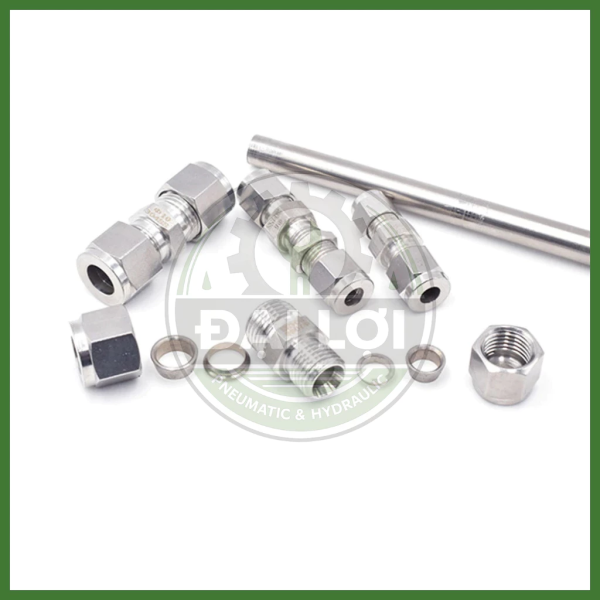

Đầu Nối Thẳng 2 Đầu Siết Hạt Bắp Inox 304 IHBU

Giới Thiệu Sản Phẩm

Trong các hệ thống đường ống khí nén và thủy lực công nghiệp, vấn đề rò rỉ tại điểm nối và chi phí bảo trì cao do phương pháp hàn truyền thống thường là "nỗi đau" của người vận hành. Đầu nối thẳng 2 đầu Inox 304 (Mã IHBU) của Đại Lợi được thiết kế để giải quyết triệt để vấn đề này.

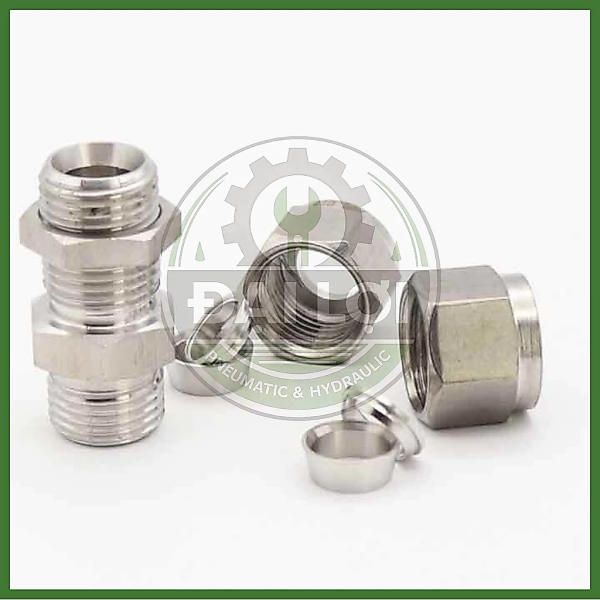

Với cơ chế Double Ferrule ưu việt, IHBU giúp người dùng tiết kiệm thời gian thi công, loại bỏ nhu cầu hàn nối phức tạp, đồng thời mang lại sự bền bỉ nhờ vật liệu Inox 304 chống ăn mòn. Đây là phụ kiện tiêu chuẩn cho các hệ thống công nghiệp phổ thông, máy móc tự động hóa và đường ống dẫn nước/dung dịch làm mát.

Ưu Điểm Nổi Bật

• Độ kín khít tuyệt đối: Cơ chế vòng đệm kép (Double Ferrule) tự cắn chặt vào thành ống khi siết, tạo liên kết cơ khí vững chắc, loại bỏ hoàn toàn hiện tượng rò rỉ khí hoặc chất lỏng.

• Chất liệu Inox 304 bền bỉ: Khả năng chống oxy hóa tốt trong môi trường nhà xưởng, đảm bảo tuổi thọ cao cho phụ kiện.

• Dễ dàng lắp đặt & bảo trì: Không cần kỹ thuật hàn chuyên sâu, chỉ cần cờ lê là có thể lắp đặt hoặc tháo rời hệ thống để vệ sinh, thay thế nhanh chóng.

• Chịu rung động tốt: Cấu trúc kết nối ổn định, an toàn ngay cả trong môi trường máy móc rung lắc thường xuyên.

• Tiết kiệm chi phí: Chi phí đầu tư hợp lý, tối ưu cho các hệ thống áp suất trung bình (16-25 Bar).

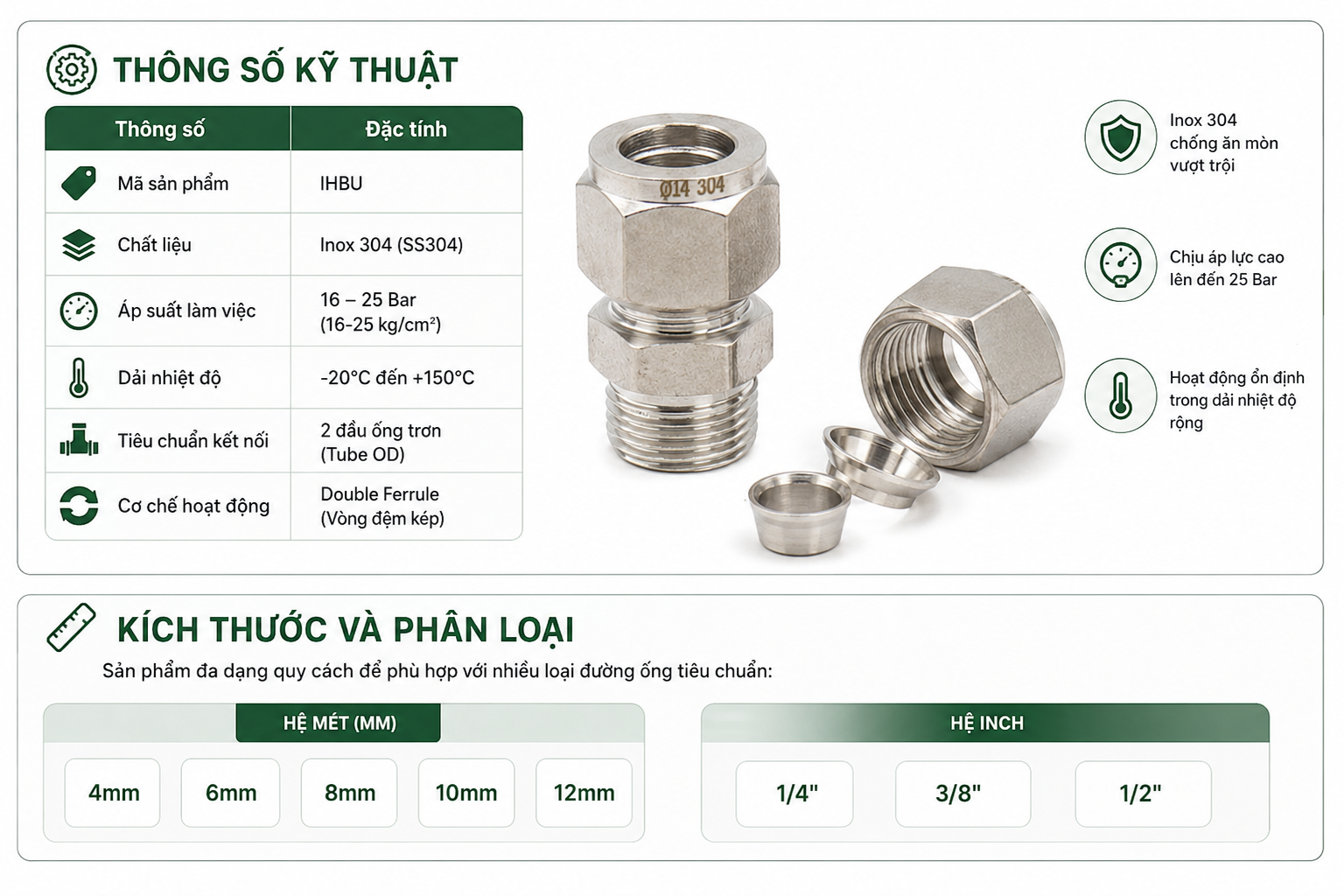

Kích Thước Và Phân Loại

Sản phẩm đa dạng quy cách để phù hợp với nhiều loại đường ống tiêu chuẩn:

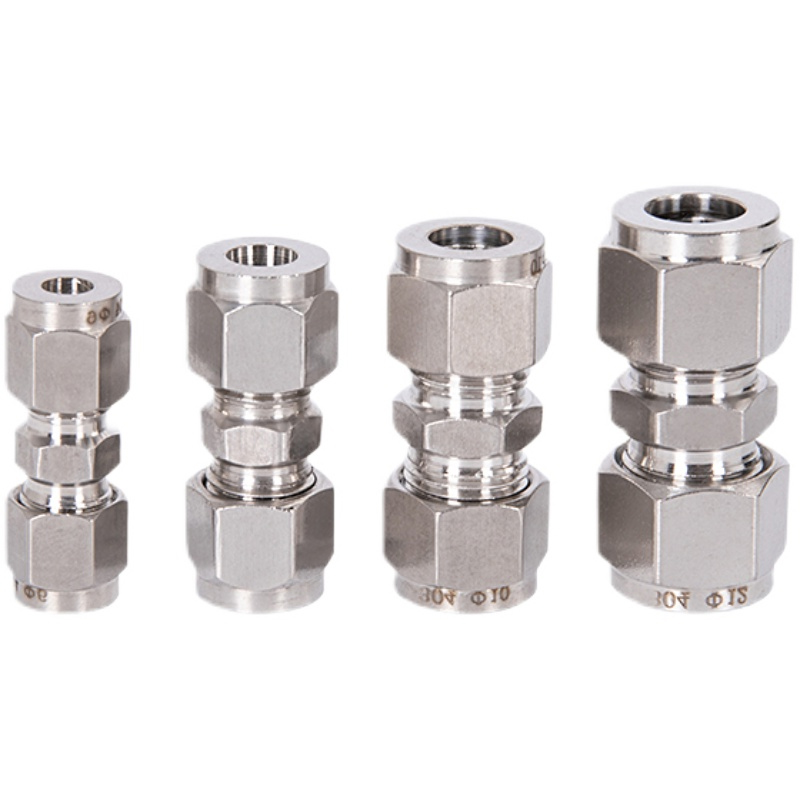

• Hệ mét: 4mm, 6mm, 8mm, 10mm, 12mm.

• Hệ inch: 1/4", 3/8", 1/2".


Ứng Dụng Thực Tế

• Hệ thống khí nén nhà máy (Pneumatic lines).

• Đường ống dẫn nước công nghiệp, dung dịch làm mát.

• Hệ thống thủy lực áp suất thấp (dưới 25 Bar).

• Máy móc công nghiệp, dây chuyền tự động hóa.

Hướng Dẫn Lựa Chọn

Để chọn đúng đầu nối IHBU, khách hàng cần xác định:

1. Đường kính ngoài của ống (OD): Đo chính xác kích thước ống đang sử dụng (hệ mét hoặc inch).

2. Áp suất hệ thống: Đảm bảo áp suất làm việc không vượt quá 25 Bar.

3. Môi chất: Phù hợp với khí nén, nước, dầu thủy lực không ăn mòn mạnh.

Lỗi Thường Gặp

1. Sử dụng quá áp suất cho phép: Khách hàng dùng mã IHBU (dải áp 16-25 Bar) cho các hệ thống thủy lực cao áp (>100 Bar). Điều này cực kỳ nguy hiểm, dễ dẫn đến hiện tượng bung khớp nối hoặc xì dầu đột ngột.

2. Ống dẫn không phẳng hoặc còn bavia: Khi cắt ống mà không làm phẳng đầu ống hoặc để lại phoi sắt (bavia), hạt bắp sẽ bị trầy xước hoặc không bám chặt vào thành ống, dẫn đến rò rỉ ngay lập tức.

3. Không tuân thủ quy tắc siết 1.25 vòng: Đây là lỗi phổ biến nhất. Siết quá lỏng làm khớp nối không kín, siết quá chặt làm hạt bắp bị biến dạng vĩnh viễn, mất khả năng làm kín.

4. Chọn ống dẫn có độ cứng không phù hợp: Nếu ống dẫn quá cứng (độ cứng cao hơn hạt bắp), vòng đệm sẽ không thể "cắn" sâu vào bề mặt ống để tạo liên kết vững chắc, dẫn đến hiện tượng tụt ống dưới áp lực.

5. Trộn lẫn linh kiện từ nhiều hãng: Sử dụng hạt bắp của thương hiệu này lắp vào thân nối của thương hiệu khác. Mặc dù nhìn có vẻ vừa vặn, nhưng dung sai khác nhau sẽ tạo ra khe hở cực nhỏ, gây rò rỉ mà rất khó phát hiện bằng mắt thường.

6. Tái sử dụng hạt bắp bị biến dạng nặng: Sau khi tháo rời, hạt bắp đã bị cắn sâu vào ống từ lần trước. Việc cố tình tái sử dụng hạt bắp này mà không kiểm tra độ biến dạng là nguyên nhân chính gây rò rỉ trong lần lắp thứ hai.

Sản Phẩm Liên Quan

• Ống Inox 304/316 chuẩn kỹ thuật.

• Đầu nối ren ngoài, ren trong Inox 304.

• Co nối, Tê chia nhánh hạt bắp.

Kiến Thức Liên Quan

1. Tại sao chọn Inox 304?

2. Cơ chế Double Ferrule?

3. Cắt ống đúng kỹ thuật?

4. Ưu thế so với nối ren?

5. Kiểm tra định kỳ?

6. Áp suất Bar và kg/cm²?

Góc Kiến Thức Đại Lợi

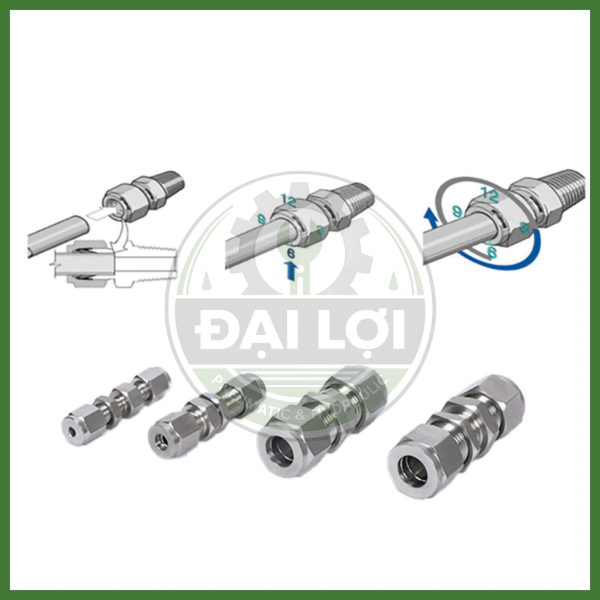

Để đảm bảo độ bền và độ kín khít tuyệt đối cho đầu nối hạt bắp IHBU, kỹ thuật viên cần tuân thủ quy tắc lắp đặt sau:

1. Chuẩn bị: Cắt ống thật phẳng, loại bỏ bavia tại đầu cắt để tránh làm hỏng vòng đệm.

2. Lắp đặt: Đưa hạt bắp vào ống, sau đó siết chặt đai ốc bằng tay cho đến khi cảm thấy lực cản.

3. Siết cờ lê: Sử dụng cờ lê siết thêm đúng 1-1/4 vòng (1.25 vòng). Đây là khoảng cách tiêu chuẩn để hạt bắp cắn đều vào ống, tạo độ kín tối đa mà không làm biến dạng hạt bắp.

   Lưu ý: Không dùng cho hệ thống thủy lực cao áp trên 25 Bar để tránh các sự cố bung ống.

Câu Hỏi Thường Gặp

1. Đầu nối hạt bắp IHBU có tái sử dụng được không?

Có, bạn có thể tháo lắp nhiều lần nhờ cơ chế vòng đệm kép, tuy nhiên cần kiểm tra tình trạng hạt bắp và vòng đệm trước khi tái sử dụng.

2. Sản phẩm có dùng được cho môi trường hóa chất không?

IHBU phù hợp cho các môi trường hóa chất nhẹ, khí nén và nước. Nếu môi trường ăn mòn mạnh, vui lòng liên hệ Đại Lợi để được tư vấn dòng Inox chuyên dụng cao cấp hơn.

3. Tại sao khớp nối bị rò rỉ sau khi lắp?

Thường do ống cắt không phẳng, có bavia hoặc siết chưa đủ lực (quy tắc 1.25 vòng). Hãy kiểm tra lại các bước lắp đặt trên.

4. Có cần dùng băng tan (cao su non) không?

Không cần thiết. Cơ chế siết hạt bắp đã đảm bảo độ kín khí tuyệt đối.

Cam Kết Hỗ Trợ Từ Đại Lợi

• Sản phẩm chính hãng, đầy đủ thông số kỹ thuật.

• Hỗ trợ tư vấn kỹ thuật 24/7 từ đội ngũ chuyên gia.

• Chính sách đổi trả linh hoạt nếu phát sinh lỗi từ nhà sản xuất.

• Cung cấp đầy đủ Datasheet và bản vẽ 3D cho các dự án thiết kế.
