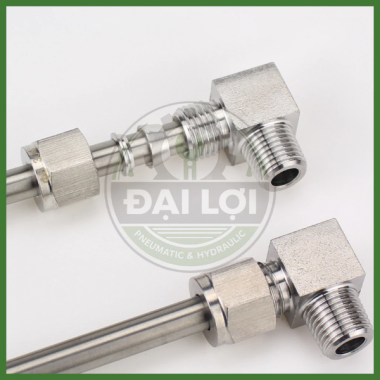

Co Ren Ngoài Siết Hạt Bắp IHBL Inox 304

Giới Thiệu Sản Phẩm

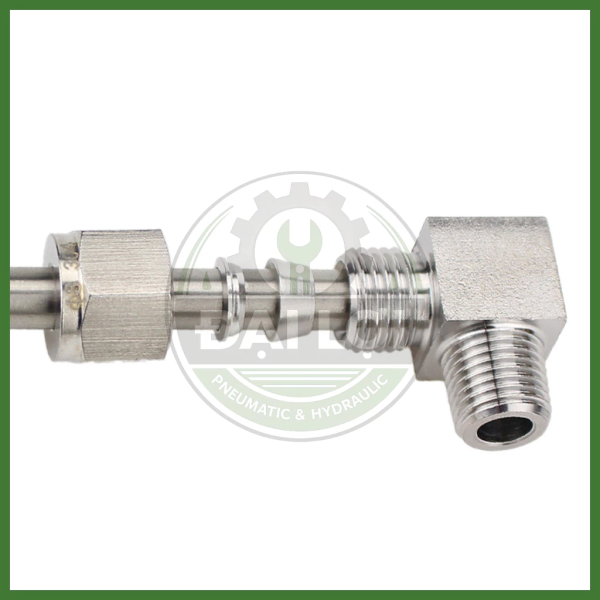

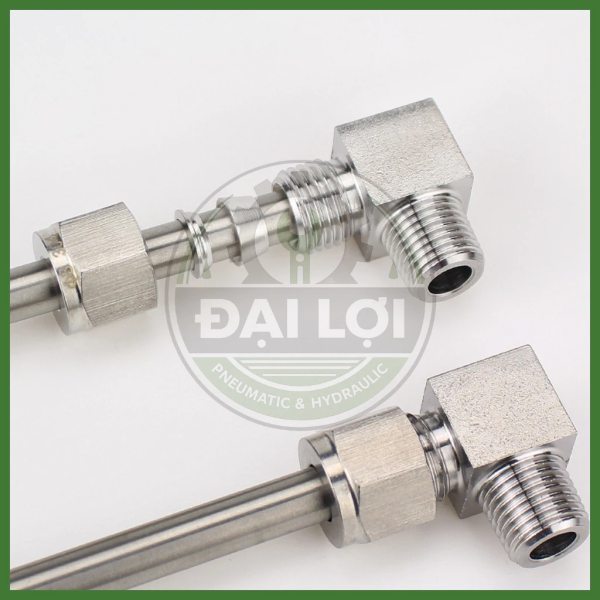

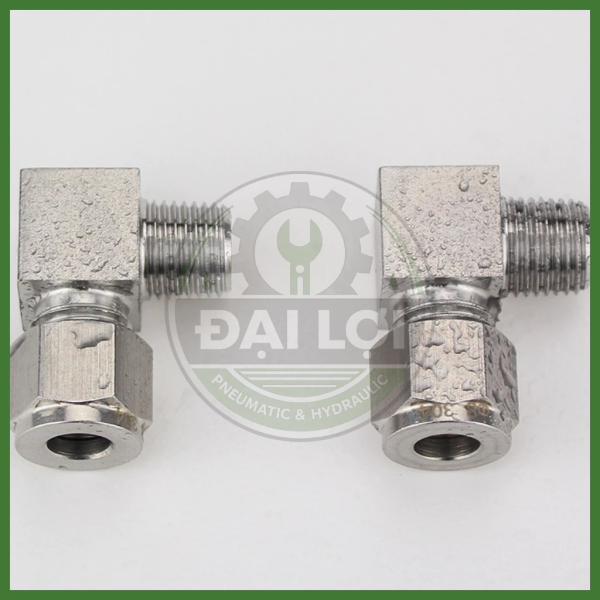

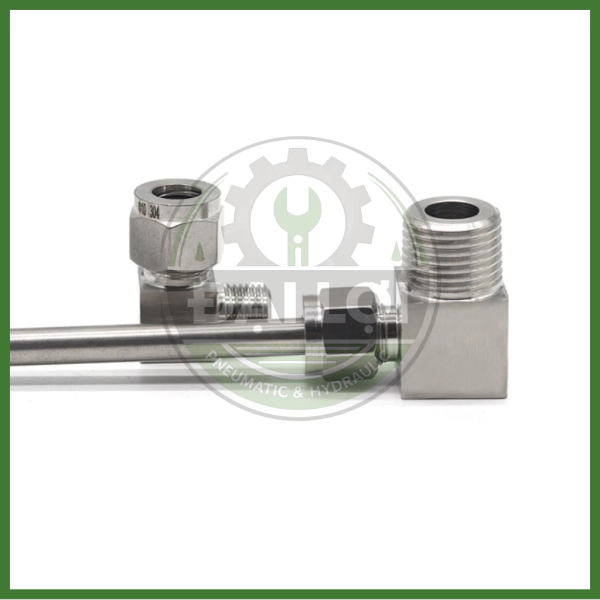

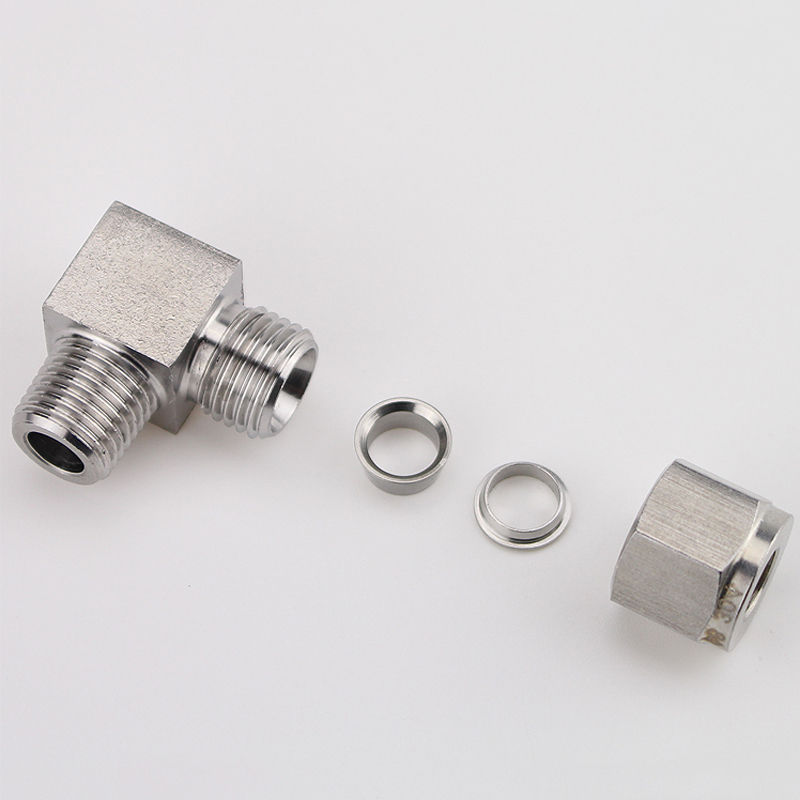

Co Ren Ngoài Siết Hạt Bắp IHBL sử dụng thân Inox SUS304, thiết kế dạng co 90°. Một đầu ren ngoài lắp vào cổng ren trong của thiết bị; đầu còn lại sử dụng đai ốc và hạt bắp để giữ, làm kín quanh ống phù hợp.

Logic kết nối:

Cổng ren trong → Ren ngoài IHBL → Co 90° → Đầu siết hạt bắp → Ống

IHBL được nhận diện bằng ba đặc điểm:

Ren ngoài + Co 90° + Siết hạt bắp

Ưu Điểm Nổi Bật

• Thân đầu nối sử dụng Inox SUS304.
• Thiết kế co 90° giúp đổi hướng tuyến ống.
• Kết nối cổng ren trong với ống bằng cơ cấu siết hạt bắp.
• Chọn kích thước đầu siết theo OD ống.
• Hạt bắp vừa tham gia giữ ống vừa tạo vùng làm kín.
• Có thể tháo cụm để kiểm tra hoặc bảo trì.
• Phù hợp với nhiều hệ thống máy móc và đường ống công nghiệp khi cấu hình ống tương thích.

Kích Thước Và Phân Loại

IHBL cần được chọn đồng thời theo hai thông số kết nối:

Kích thước ống + Kích thước ren

Kích thước đầu siết được xác định theo OD – đường kính ngoài của ống.

Ví dụ, đầu siết size 8 được đối chiếu với ống có OD 8 mm phù hợp, không có nghĩa là dùng cho ống có lòng trong ID 8 mm.

Quy đổi kích thước ren:

Khi chọn hàng cần kiểm tra đúng OD ống, kích thước ren và chuẩn ren của vị trí lắp. Không nên chỉ chọn theo một thông số ren hoặc tên gọi size ống.

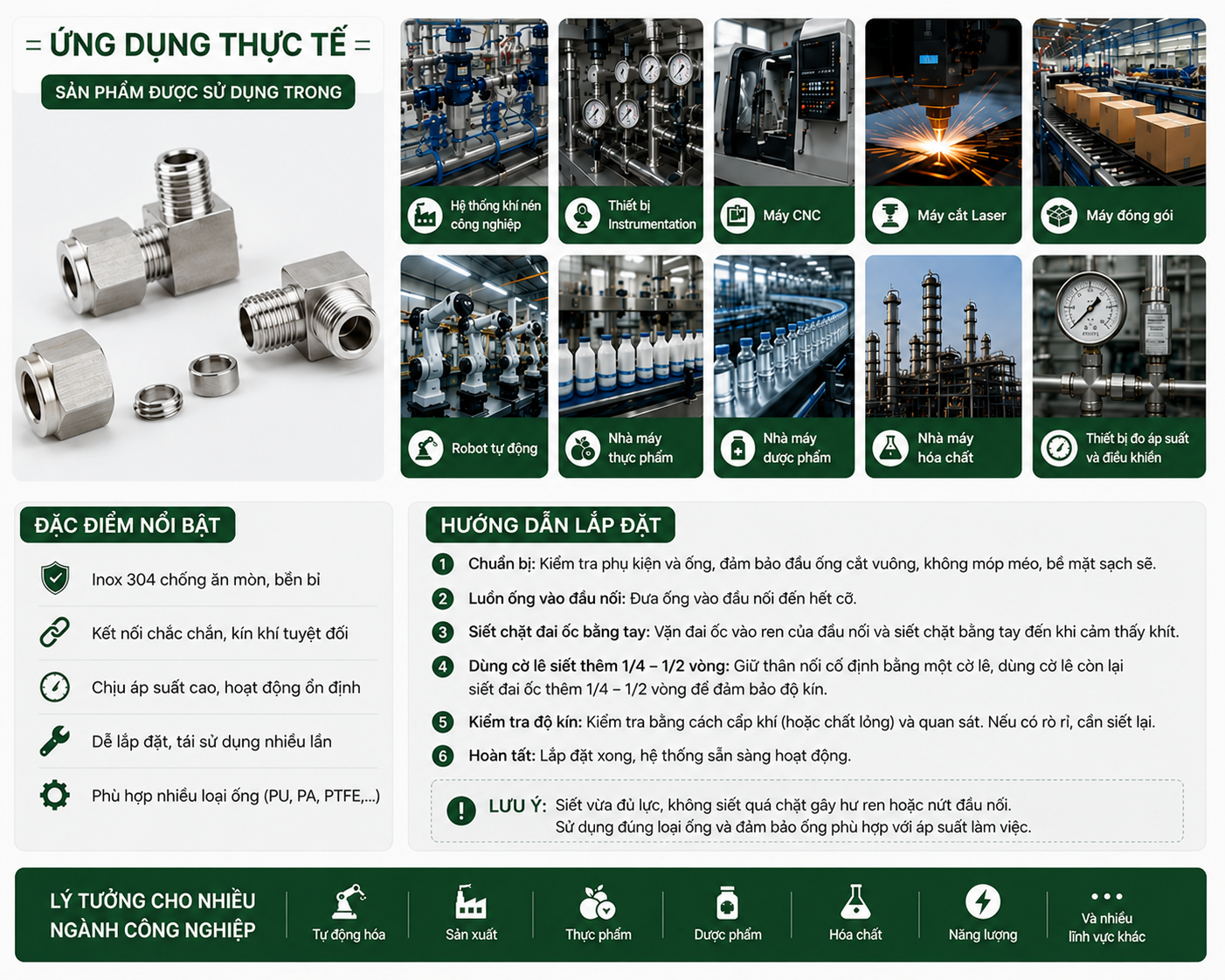

Ứng Dụng Thực Tế

Co IHBL được sử dụng trong:

• Hệ thống khí nén công nghiệp.
• Thiết bị Instrumentation ở điều kiện phù hợp.
• Máy CNC.
• Máy cắt Laser.
• Máy móc sản xuất.
• Dây chuyền tự động hóa.
• Cụm khí và đường ống máy.
• Hệ thống cần đổi hướng tuyến ống 90°.
• Hệ thống sử dụng cơ cấu siết hạt bắp phù hợp.

Với nước, dầu, hóa chất, thực phẩm, dược phẩm, hơi hoặc thủy lực, cần kiểm tra thêm lưu chất, loại ống, cấu tạo đầu siết, áp suất và nhiệt độ vận hành trước khi lựa chọn.

Hướng Dẫn Lựa Chọn

Để chọn đúng IHBL, cần kiểm tra theo thứ tự:

Loại ống → OD ống → Kích thước ren → Chuẩn ren → Điều kiện vận hành

Chọn đúng kích thước ống

IHBL chọn theo đường kính ngoài OD của ống.

Không chọn theo ID và không nên chỉ dựa vào tên gọi “ống 6”, “ống 8” hoặc “ống 10” nếu chưa xác định kích thước ngoài thực tế.

Chọn đúng loại ống

OD đúng chưa có nghĩa mọi loại ống đều dùng được.

Khả năng tương thích còn phụ thuộc vào độ cứng của ống, độ dày thành, bề mặt ngoài và cấu tạo hạt bắp của đầu nối.

Lỗi Thường Gặp

Sản Phẩm Liên Quan

• Nối Ren Ngoài Siết Ống Inox ISCB.
• Co Nối Inox 304 IPL.
• Nối Khí Nén Inox 304 IPC.
• Nối Ren Ngoài Đuôi Chuột Inox 304.
• Tán Hạt Bắp.
• Phụ kiện siết ống inox liên quan.

Góc Kiến Thức Đại Lợi

IHBL và IPL đều là co 90°, nhưng khác nhau ở cơ cấu giữ ống.

IHBL sử dụng đai ốc và hạt bắp. IPL sử dụng cơ cấu Push-in cắm nhanh.

Vì vậy, khi cần co ren ngoài nối ống, không nên chỉ chọn theo hình dạng sản phẩm. Cần xác định rõ hệ thống đang dùng đầu siết hạt bắp hay đầu cắm nhanh Push-in.

Kiến Thức Liên Quan

• Đầu nối siết hạt bắp là gì?
• Hạt bắp trong đầu nối ống có tác dụng gì?
• Cách chọn đầu nối siết ống theo kích thước ống.
• Đường kính OD của ống là gì?
• IHBL và IPL khác nhau như thế nào?
• Đầu nối siết hạt bắp và Push-in khác nhau thế nào?
• Vì sao đầu nối hạt bắp bị rò?
• Hạt bắp có tái sử dụng được không?

FAQ – Câu Hỏi Thường Gặp

IHBL là đầu nối gì?
IHBL là co ren ngoài siết hạt bắp dạng 90°, dùng để kết nối ống với cổng ren trong và đổi hướng tuyến ống.

IHBL là Push-in hay siết hạt bắp?
IHBL sử dụng cơ cấu siết hạt bắp, không phải Push-in.

IHBL khác IPL như thế nào?
IHBL giữ ống bằng đai ốc và hạt bắp. IPL sử dụng cơ cấu cắm nhanh Push-in.

IHBL khác ISCB như thế nào?
IHBL có cấu hình co 90°. ISCB là đầu siết ống dạng thẳng.

Chọn size ống IHBL theo OD hay ID?
Chọn theo OD, tức đường kính ngoài của ống.

Vì sao đầu siết hạt bắp bị rò?
Có thể do sai OD, loại ống không phù hợp, đầu ống méo hoặc xước, ống chưa vào đúng vị trí, hạt bắp lắp sai hoặc lực siết chưa phù hợp.

Đầu nối bị rò có nên tiếp tục siết mạnh không?
Không nên tăng lực siết liên tục. Cần kiểm tra OD, loại ống, đầu ống, hạt bắp và vùng tiếp xúc làm kín.

Hạt bắp có tái sử dụng được không?
Khả năng tái sử dụng phụ thuộc cấu tạo và mức độ biến dạng sau lần siết trước. Cần kiểm tra tình trạng thực tế sau khi tháo.

IHBL lắp xong có xoay co tự do được không?
Không nên mặc định IHBL có khả năng xoay tự do. Khả năng chỉnh hướng phụ thuộc cấu tạo thực tế của đầu nối.

Cam Kết Từ Đại Lợi

• Hỗ trợ phân biệt IHBL và IPL.
• Tư vấn kích thước ống và ren.
• Hỗ trợ kiểm tra loại ống trước khi chọn.
• Kiểm tra đúng model và kích thước trước khi giao.
• Hình ảnh đúng sản phẩm thực tế.

Yêu Cầu Báo Giá

Gửi kích thước ống, kích thước ren và hình ảnh vị trí cần lắp để được hỗ trợ chọn đúng Co Ren Ngoài Siết Hạt Bắp IHBL Inox 304.

Liên hệ để yêu cầu báo giá, tư vấn kỹ thuật hoặc xem thêm các đầu nối siết ống inox liên quan.
