Co Nối Inox 304 IPL | Co Khí Nén Push-in 90 Độ

Giới Thiệu Co Nối Inox 304 IPL

Trong hệ thống khí nén, nhiều vị trí lắp đặt không thuận tiện để đưa ống đi thẳng. Việc uốn ống ngay sát van, xi lanh hoặc cụm khí có thể làm tuyến ống bị gập và khó bố trí.

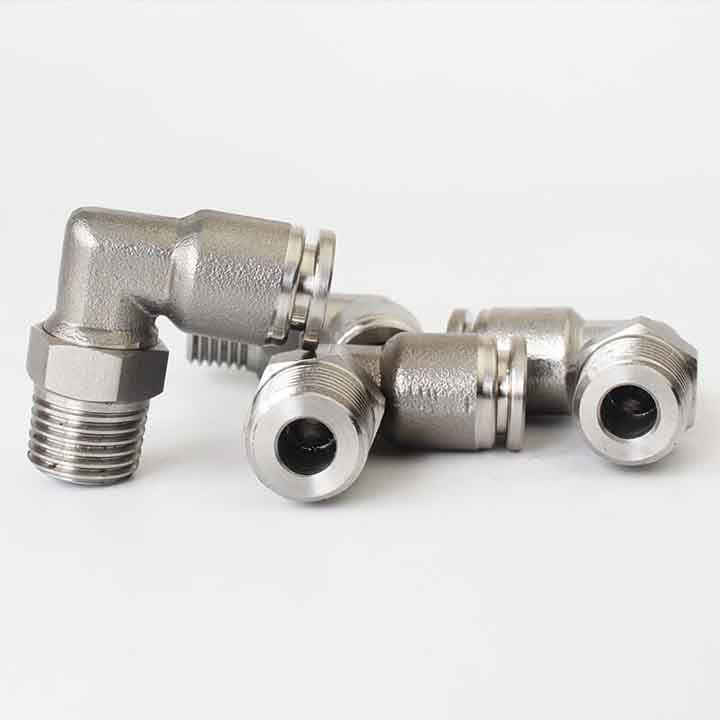

Co Nối Inox 304 IPL được thiết kế dạng co 90°, với một đầu ren ngoài lắp vào cổng ren trong của thiết bị và một đầu Push-in dùng để kết nối nhanh ống khí.

Thân đầu nối sử dụng Inox SUS304, phù hợp với nhiều môi trường công nghiệp cần khả năng chống gỉ và chống ăn mòn.

IPL có cấu hình ren ngoài × ống. Nếu cần co nối hai đầu ống, nên kiểm tra dòng IPV để tránh chọn nhầm model.

Ưu Điểm Nổi Bật

Thiết kế co 90° giúp đổi hướng ống

Cấu hình góc 90° giúp chuyển hướng tuyến ống ngay tại cổng thiết bị, phù hợp với vị trí lắp đặt hẹp hoặc khó bố trí đầu nối thẳng.

Kết nối Push-in lắp đặt nhanh

Đầu cắm nhanh giúp kết nối ống theo đường kính ngoài OD. Việc tháo và lắp ống thuận tiện khi cần kiểm tra hoặc bảo trì hệ thống.

Thân Inox SUS304

Vật liệu Inox SUS304 có khả năng chống gỉ, chống ăn mòn và độ bền cơ học phù hợp với nhiều ứng dụng khí nén công nghiệp.

Kết nối trực tiếp với thiết bị ren trong

IPL có thể lắp với van điện từ, xi lanh, bộ lọc khí nén, bộ điều áp và các thiết bị có cổng ren trong tương thích.

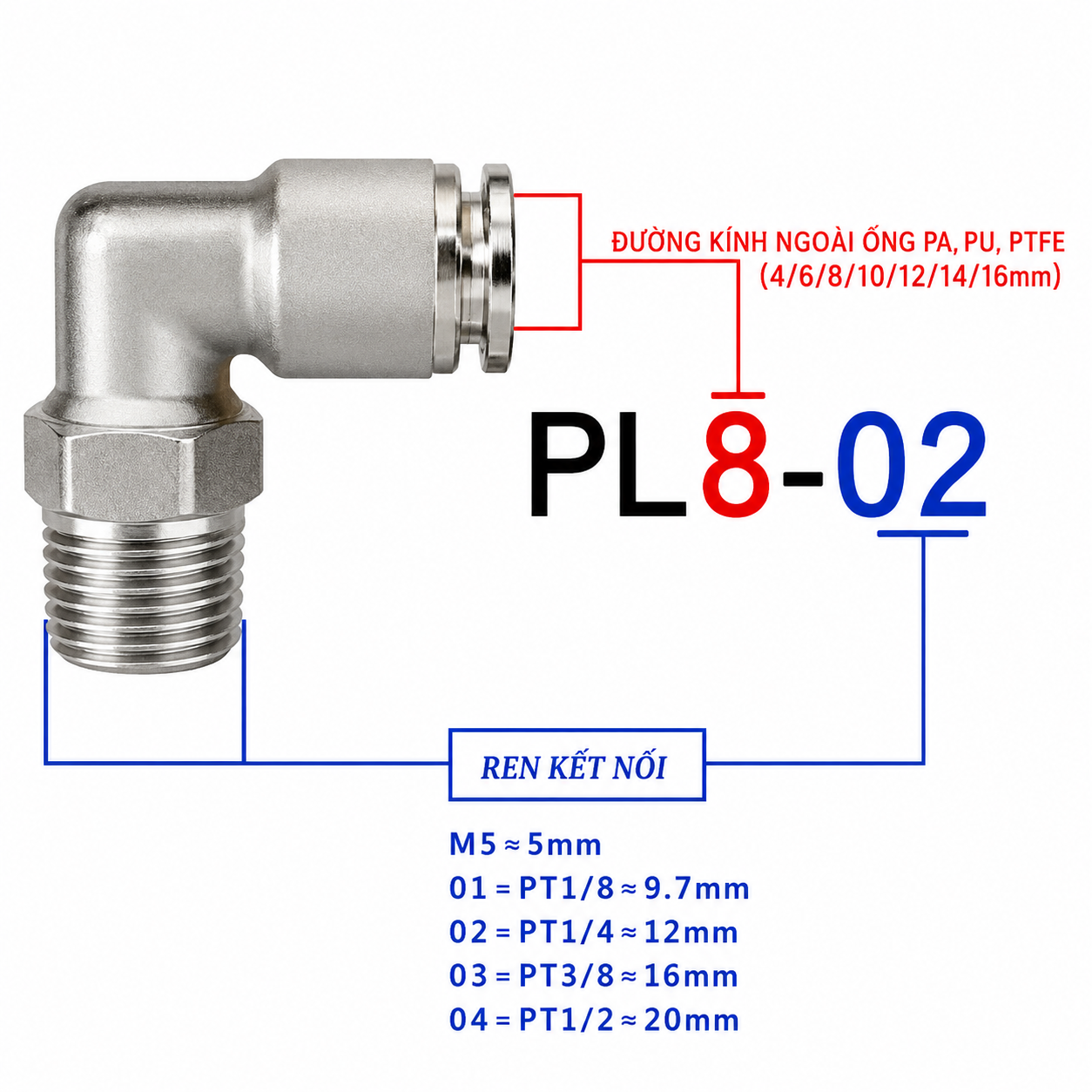

Kích thước ống

Ø4 mm, Ø6 mm, Ø8 mm, Ø10 mm, Ø12 mm, Ø14 mm, Ø16 mm tùy model thực tế.

Kích thước ren

Lưu ý: Ren 13 là cách gọi quy ước kích thước, tương ứng PT1/4. Không nên hiểu là đường kính ngoài của ren đo chính xác 13 mm.

Giới hạn áp suất và nhiệt độ vận hành thực tế cần đối chiếu thêm với loại ống và bộ phận làm kín bên trong đầu nối.

Ứng Dụng Thực Tế

Co Nối Inox 304 IPL được sử dụng trong:

• Hệ thống khí nén công nghiệp.
• Van điện từ.
• Xi lanh khí nén.
• Bộ lọc và bộ điều áp khí nén.
• Máy CNC.
• Máy đóng gói.
• Robot tự động.
• Dây chuyền tự động hóa.

Thiết kế co 90° phù hợp với những vị trí cần đổi hướng ống ngay tại cổng thiết bị hoặc không đủ không gian để bố trí đầu nối thẳng.

Hướng Dẫn Lựa Chọn

Để chọn đúng IPL, cần xác định hai thông số: kích thước ống và kích thước ren.

Đầu Push-in được chọn theo đường kính ngoài OD của ống. Ví dụ, ống OD 8 mm cần chọn đầu cắm 8 mm.

Phần ren cần đối chiếu với cổng ren của thiết bị. Nên kiểm tra cả chuẩn ren và kích thước ren, không chỉ dựa vào cách gọi ren 13, ren 17 hoặc ren 21.

Nếu cần kết nối thiết bị với ống theo đường thẳng, có thể tham khảo IPC. Nếu cần đổi hướng 90° tại cổng ren, chọn IPL. Trường hợp cần nối hai đoạn ống theo góc 90°, tham khảo IPV.

Sản Phẩm Liên Quan

• Nối Khí Nén Inox IPC: Ren ngoài × ống, cấu hình thẳng.
• Nối Hai Đầu Ống Khí Nén Inox IPU: Nối thẳng hai đoạn ống.
• Co Hai Đầu Ống Inox IPV: Hai đầu cắm ống, góc 90°.
• Tê Đều Inox IPE: Ba đầu cắm ống dạng chữ T.
• Tê Ren Hông Inox IPD: Hai đầu ống × ren ngoài bên hông.
• Tê Ren Giữa Inox IPB: Hai đầu ống × ren ngoài ở giữa.
• Van Tiết Lưu Inox ISL: Điều chỉnh lưu lượng khí trong hệ thống.

Kiến Thức Liên Quan

• Co nối khí nén IPL là gì?
• Cách chọn đầu nối khí nén theo kích thước ống và ren.
• IPL và IPC khác nhau như thế nào?
• IPL và IPV khác nhau như thế nào?
• Khi nào nên dùng đầu nối góc 90 độ?
• Cách hạn chế rò khí tại đầu nối Push-in.
• Cách nhận biết kích thước ren khí nén.

Góc Kiến Thức Đại Lợi

Vì sao đầu nối Push-in bị rò khí?

Rò khí tại đầu Push-in không phải lúc nào cũng do đầu nối bị hỏng. Đầu ống bị xước, cắt lệch, biến dạng hoặc chưa cắm hết hành trình đều có thể ảnh hưởng đến vị trí làm kín.

Trước khi thay đầu nối, nên kiểm tra lại kích thước OD, bề mặt đầu ống và cách lắp thực tế.

Xem thêm: Cách hạn chế rò khí tại đầu nối Push-in.

Câu Hỏi Thường Gặp

Co Nối Inox 304 IPL dùng để làm gì?

IPL dùng để kết nối cổng ren trong của thiết bị với ống khí và đổi hướng tuyến ống 90°.

IPL khác IPC như thế nào?

IPC là đầu nối thẳng ren ngoài × ống. IPL có cùng kiểu kết nối nhưng sử dụng cấu hình co 90°.

IPL khác IPV như thế nào?

IPL có một đầu ren ngoài và một đầu Push-in. IPV sử dụng hai đầu Push-in theo góc 90°.

Chọn kích thước ống IPL theo ID hay OD?

IPL sử dụng cơ cấu Push-in nên chọn theo OD – đường kính ngoài của ống.

IPL có dùng với ống PU không?

Có. Cần chọn đúng đường kính ngoài OD và sử dụng ống phù hợp với cơ cấu Push-in của đầu nối.

Cam Kết Hỗ Trợ Từ Đại Lợi

Đại Lợi kiểm tra sản phẩm trước khi giao, hỗ trợ chọn đúng kích thước ống và ren thiết bị, đồng thời tư vấn phân biệt IPL, IPC và IPV theo kiểu kết nối thực tế.

Hình ảnh sản phẩm được đối chiếu theo hàng thực tế. Với ứng dụng có yêu cầu riêng về áp suất, nhiệt độ hoặc loại ống, khách hàng nên cung cấp thông tin hệ thống để được hỗ trợ kiểm tra trước khi chọn.

Liên Hệ Tư Vấn Và Báo Giá

Gửi kích thước ống và ren thiết bị để Đại Lợi hỗ trợ chọn đúng Co Nối Inox 304 IPL.

Liên hệ để yêu cầu báo giá, nhận tư vấn kỹ thuật hoặc xem thêm các dòng đầu nối nhanh inox liên quan.
